土石方工程量的核算往往是工程预算与结算中的争议与焦点，运用BIM建模的方法模拟土石方的开挖与回填，让人直观有效地开展土石方的挖运分析与运算，能做到土方平衡计算的精确化与精细化，并且大节约争议的时间，对项目成本管控发挥了重要作用。

Revit是一款非常智能的设计工具，它能通过参数驱动模型，及时呈现“所见即所得”。我们利用Revit软件依据实际情况绘制出模拟的挖填土方模型，进而得出挖填土方的工程量。

一、创建BIM模型

1. 把三维CAD模型导入Revit软件，会在三维视图中生成一个模型，即“原始地貌模型”；

2. 在revit里根据高程输入建立三维模型，即“原始地貌模型”；

3. 利用无人机航拍及点云三维成像技术形成模型数据。

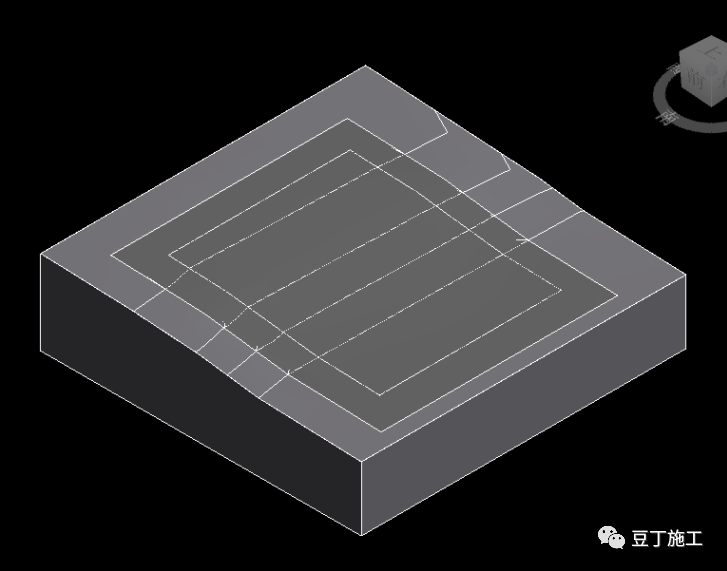

原始地形

二、BIM模型得出土方工程量

根据设计需要将地形拆分成多个不同的表面，以便可以独立编辑每个表面。

1. 将需要平整的地形表面，创建阶段设置为“现有”；

2. 选择体量和场地选项卡中的“平整区域”命令，弹出的对话框点击“创建与现有地形表面完全相同的新地形表面”或“仅基于周界点新建地形表面”。运用消除原地形的高程点与创建开挖后的高程点的方式，自行创建想要开挖到的地形表面；

3. 将新建的地形表面重新命名并点选“新构造”的地形，软件会自动选择“新构造”与“现有”之间的土方体量；

4. 依次平整各个地形表面；

5. 将所有的地形表面都进行平整过后，通过阶段化将阶段过滤器选择“显示原有+新建”，即得出符合设计要求的场地三维模型；

新建的地形

6. 通过新建地形明细表添加“名称”、“填充”（填方）、“截面”（挖方）、“净剪切/填充”填挖净方、“拆除的阶段”、“创建的阶段”。

三、BIM土方算量技术优势

传统的土方计算方法存在着计算量大、计算精度不高、数据量大等缺点，通过BIM的方法能够实现快捷精确的计算方法，并且能做到“实际与模型的精确对应”和“所见即所得”。随着摄影成像的技术迅速崛起，大量国内外优秀的摄影成像软件已具备了一定的模型分析和计算的能力，未来从地形测量到土方计算结果的获得，人工成本和时间成本都将大大降低，同时测量的精度也会比传统测量方法要高上许多。
