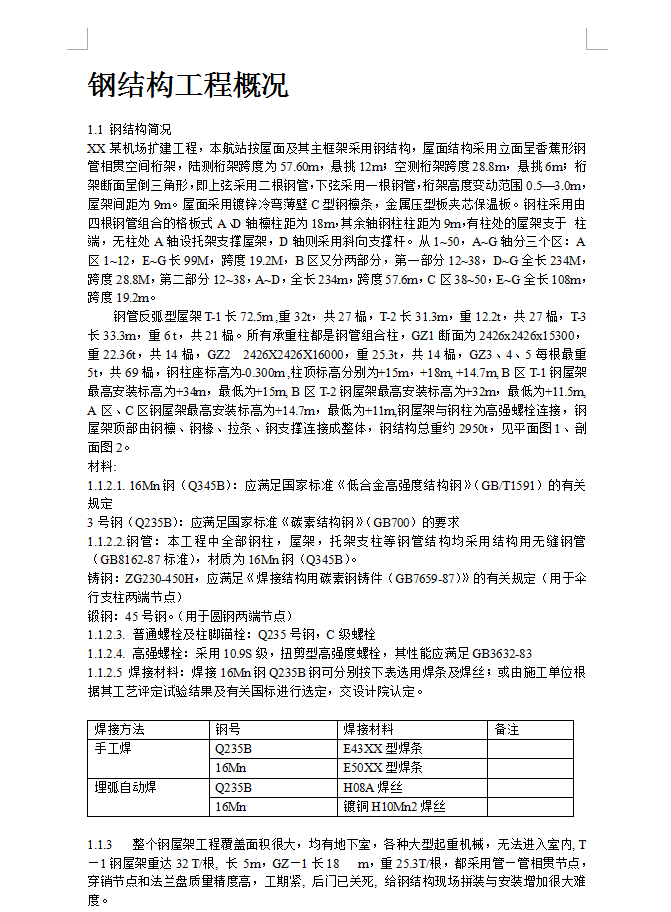

XX某机场扩建工程，本航站按屋面及其主框架采用钢结构，屋面结构采用立面呈香蕉形钢管相贯空间桁架，陆测桁架跨度为57.60m，悬挑12m；空测桁架跨度28.8m，悬挑6m；桁架断面呈倒三角形，即上弦采用二根钢管，下弦采用一根钢管，桁架高度变动范围0.5—3.0m，屋架间距为9m。屋面采用镀锌冷弯薄壁C型钢檩条，金属压型板夹芯保温板。钢柱采用由四根钢管组合的格板式A、D轴檩柱距为18m，其余轴钢柱柱距为9m，有柱处的屋架支于 柱端，无柱处A轴设托架支撑屋架，D轴则采用斜向支撑杆。从1~50，A~G轴分三个区：A区1~12，E~G长99M，跨度19.2M，B区又分两部分，第一部分12~38，D~G全长234M，跨度28.8M，第二部分12~38，A~D，全长234m，跨度57.6m，C区38~50，E~G全长108m，跨度19.2m。

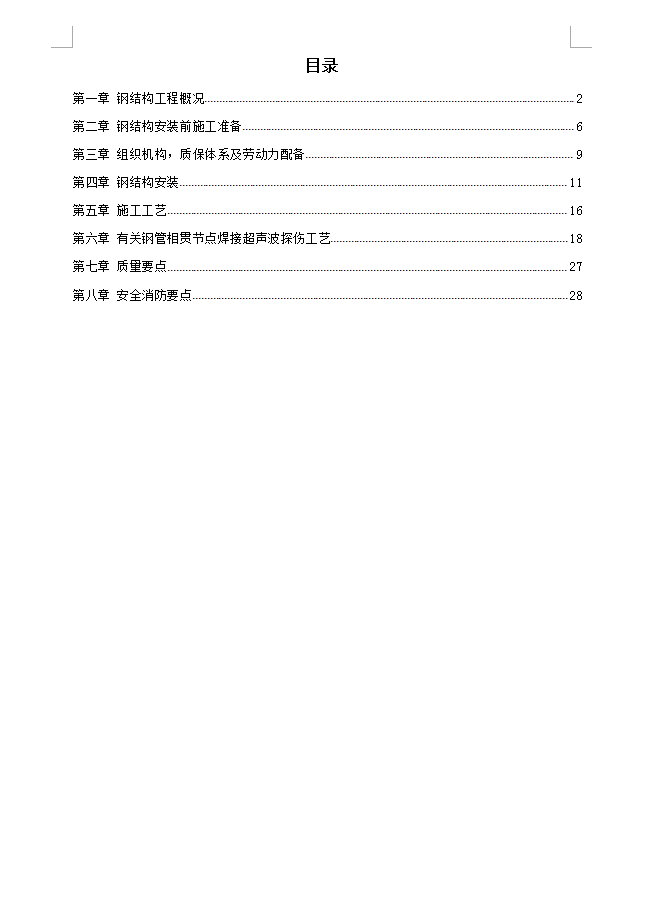

目录
第一章 钢结构工程概况..................................................2
第二章 钢结构安装前施工准备...............................................................6
第三章 组织机构，质保体系及劳动力配备........................................9
第四章 钢结构安装.........................................................11
第五章 施工工艺.............................................................16
第六章 有关钢管相贯节点焊接超声波探伤工艺...........................................18
第七章 质量要点 ................................................................27
第八章 安全消防要点....................................................28
