本工程建筑面积20607.07 m2，地下1 层，层高3.3m、地上17 层，层高2.9m，建筑总高度为61.2m。室内外高差为1.2m。结构形式为钢筋砼短肢剪力墙结构。建筑物内设四部上人电梯。本工程建筑耐火等级为一级，抗震设防烈度为7 度，抗震重要性类别为丙类，建筑物安全等级为二级。本工程场地类别为三类。地表下层土层分布情况为：一层为耕植土，层厚0.5-1.3m；二层为粉土，层厚1.8-2.9m；三层为粉质粘土，层厚3.7-4.4m；四层为粉质粘土层，层厚6.7-7.0m。场地地下水位于自然地面以下1.2m。本工程采用CFG 桩复合地基。基础为钢筋砼筏板基础，板厚1.3m。基础底面标高为-5.0m，局部-6.10m，基础下有10cm 厚砼垫层。地下室外墙体均为现浇钢筋砼，内墙为短肢剪力墙及填充墙。材料：砼：垫层C15，地下室墙、板C30，抗渗标号S6。±0.000 以下墙体采用Mu10 粘土砖， M10 水泥砂浆砌筑。地下室外墙外侧设有SBS 防潮层

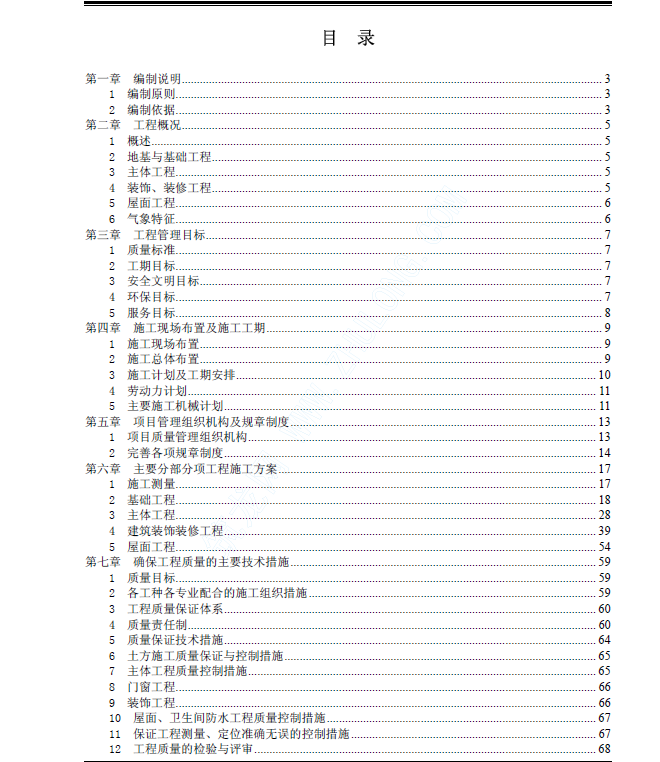

目录
第一章 编制说明.......................................................................................................................................... 3
1 编制原则............................................................................................................................................ 3
2 编制依据............................................................................................................................................ 3
..........
附8 基础底板测温统计表................................................................................................................ 103
附9 质量管理保证体系图................................................................................................................ 104
附10 安全管理保证体系图.............................................................................................................. 105
