6层框架结构办公楼消防安装施工方案  15P
本工程办公楼工程结构形式为框架结构,地上 6层,建筑面积为 2901.7㎡;建筑高度为 32.100m,建筑耐火等级为二级, 抗震设防烈度为 7度;设计使用年限为50年。
本建筑消防水量设计 15L/s, 设室内单栓消火栓,消火栓安装施工按国标“04s202/24”施工;选用柜式消火栓箱,箱体上部装消火栓,在消火栓箱下消防柜内设磷酸铵盐干粉灭火器 MF/ABC2×2,箱内含 SN65消火栓一只, QZ19水枪一支,DN65,L=25M水带一条,屋顶设置 9M3消防水箱一座,装配式水箱施工按照国标“02S101”,室外设SQS/150-A型地上式水泵接合器一组,做法按 99S203;室外消火栓布置由总图总体设计规划布置;本楼建筑灭火器配置等级为 1A。
消防应急照明灯和疏散指示标志灯提供蓄电池作备用电源, 持续供电时间不小于90min。凡露在室外给水管和水箱均需保温,选用成品玻璃棉瓦做保温 δ=30㎜厚,外裹一层铝泊,施工按照“ 03S401”,保温应在完成试压合格及处锈防腐处理后进行消火栓刷樟丹二道,红色调和漆二道。消防给水管采用热镀锌管,丝接;一般给水管以 1.5 倍工作压力(不小于0.9mpa)试压,消火栓系统采用 1.4mpa。

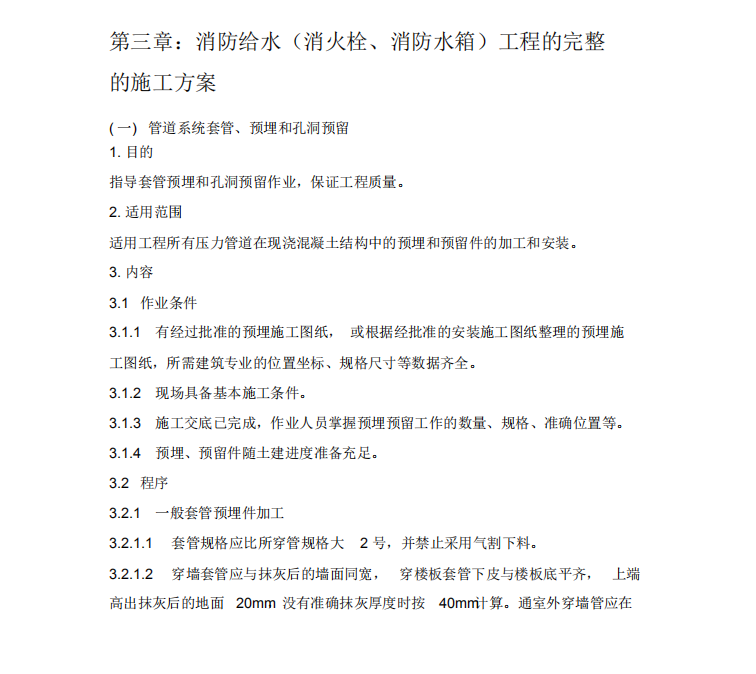

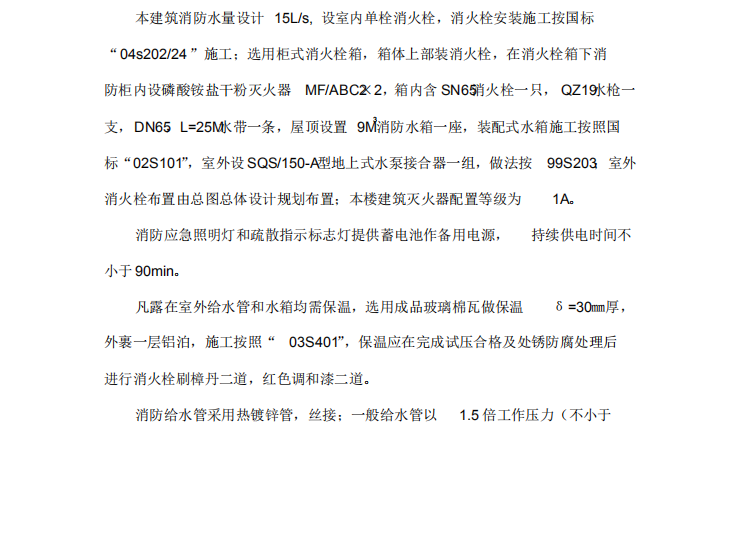

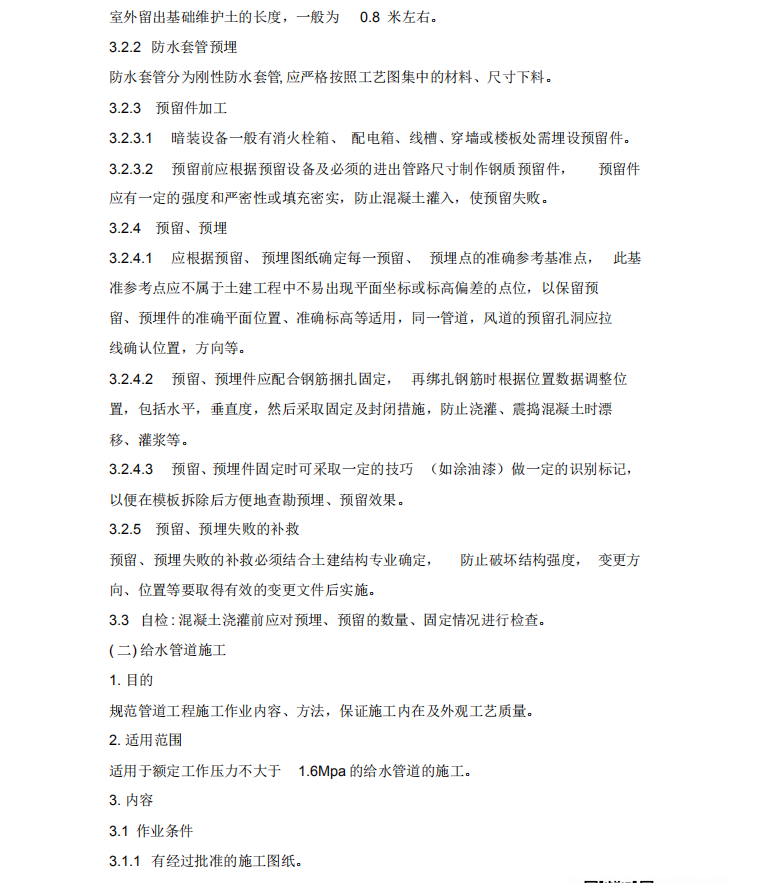

资料截图
  • 6层框架结构办公楼消防安装施工方案  15P
  • 6层框架结构办公楼消防安装施工方案  15P
  • 6层框架结构办公楼消防安装施工方案  15P
