扣件式钢管脚手架搭拆专项施工方案
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-10-10
  • 资料类型:RAR
  • 资料大小:98 KB
  • 资料分类:建筑工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
扣件式钢管脚手架搭拆专项施工方案
3#楼为地上7+1层,地下1层,地上建筑面积为4968.97m2。本工程最顶标高为23.8m,檐口高度为20.3m,层高均为2.9m,室内外高差为-0.3m。
5#、6#楼均为地上33层,地下1层,地上建筑面积均为24023.0m2。本工程最顶标高为100.7m,檐口高度为95.7m,层高均为2.9m,室内外高差为-0.3m。
7#楼为地上11层,地下1层,地上建筑面积为6391.71m2。本工程最顶标高为35.4m,檐口高度为31.9m,层高均为2.9m,室内外高差为-0.3m。
11#楼为地上11层,地下1层,地上建筑面积为6435.51m2。本工程最顶标高为35.4m,檐口高度为31.9m,层高均为2.9m,室内外高差为-0.3m。
12#楼为地上29层,地下1层,地上建筑面积为21132.35m2。本工程最顶标高为89.1m,檐口高度为84.1m,层高均为2.9m,室内外高差为-0.3m。
13#楼为地上11层,地下1层,地上建筑面积为9659.97m2。本工程最顶标高为35.4m,檐口高度为31.9m,层高均为2.9m,室内外高差为-0.3m。
根据本工程建筑造型特点及现场实际情况,各幢楼外脚手架具体搭设方法如下:
3#楼(7+1F)
落地架:从标高-0.3m处采用常规落地式脚手架搭设至顶(标高为23.8m处),搭设高度最大为23.8m+0.3m+1.5m超高防护=25.6m。

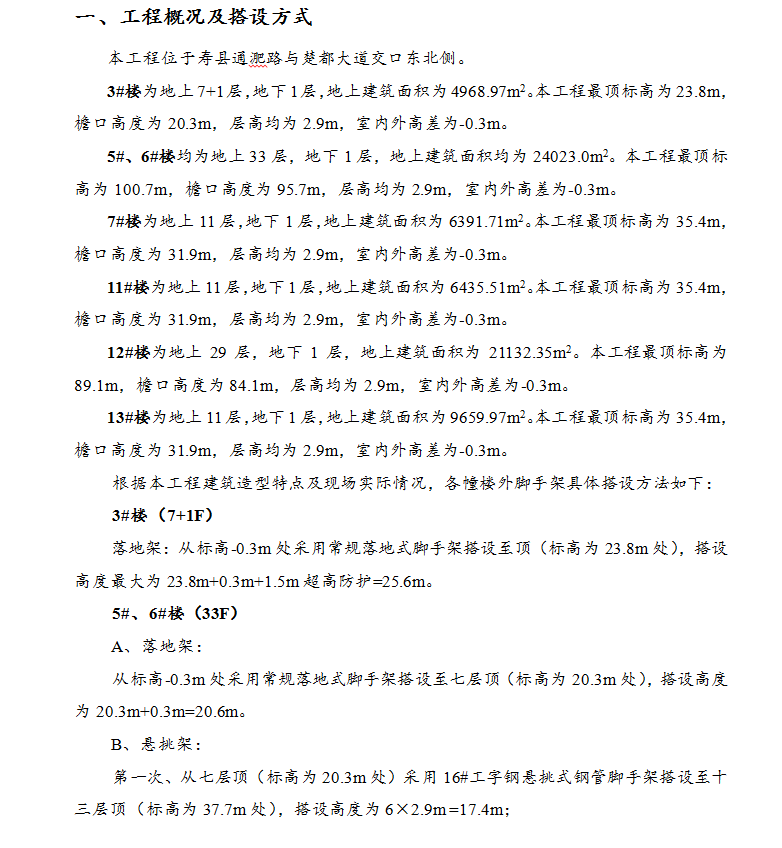

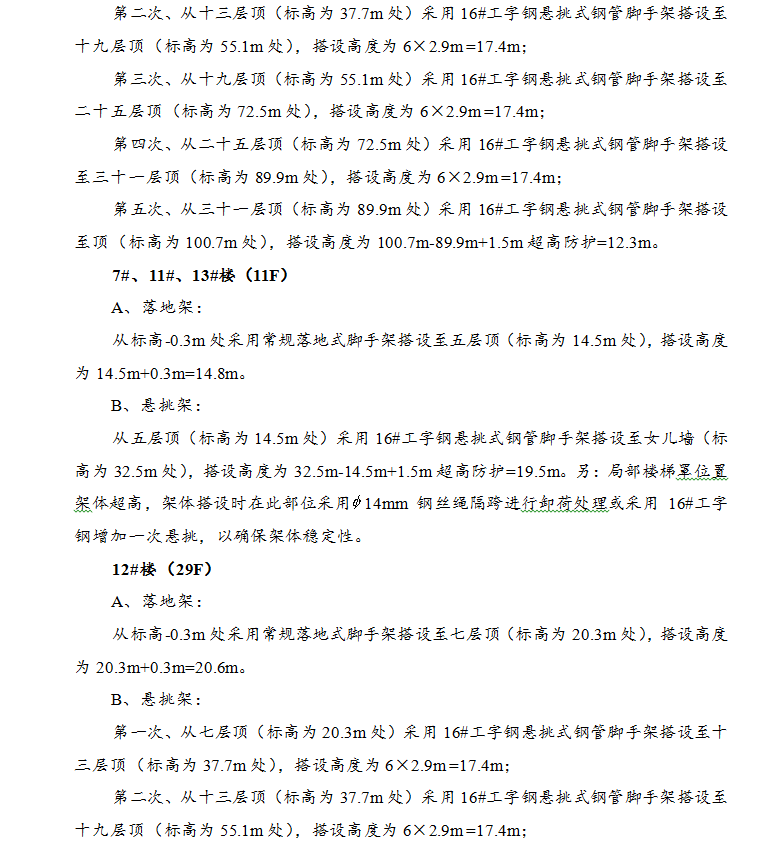

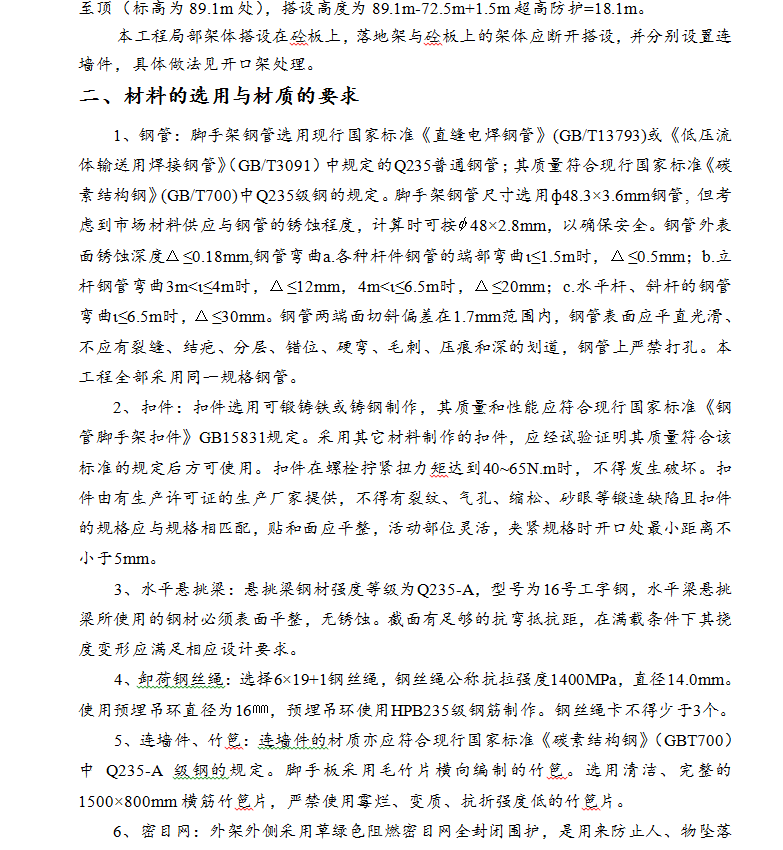

资料截图
