某大学教学主楼工程施工组织设计方案 145P
本工程为XX大学主楼,由主楼和附楼两部分组成,是集教学、科研、办公、学术交流为一体的教学主楼,占地面积2700 ㎡,建筑面积26818.4 ㎡,总长88.88m,宽39.05m,总高度60.9m,地下1 层,地上14 层,局部16 层;本工程立面左右对称,外墙首层至3 层采用干挂石材配以丰富的线脚处理,4 层以上窗间墙为仿石面砖,窗为双层真空玻璃的铝合金窗,建筑顶层采用钻石型玻璃幕墙,两侧塔楼为铝复合扣板,地下一层为设备间及人防。地上一层为办公用房,墙面为水泥砂浆、乳胶漆涂料,轻钢龙骨矿棉吸声板吊顶,大理石地面;
2~3 层为共享大厅,花岗岩地面,矿棉吸声板吊顶、铝合金扣板吊顶,大理石墙面;4~14 层为办公、教学等用房,乳胶漆墙面,矿棉吸声板吊顶,地面除特殊要求为木地板、大理石外,大部分房间为彩色水磨石地面;开水间、厕所为瓷砖墙面、地板砖地面,PVC 塑料扣板吊顶;屋面采用水泥蛭石板保温层,SBS 卷材防水,3cm 厚细石混凝土保护层,地板砖上人屋面。
2. 本工程结构安全等级二级,抗震设防基本烈度按7 度设防,框架-剪力墙结构,框架抗震等级为三级,剪力墙为二级。筏板基础,基础底板和地下室外墙均为S8 抗渗混凝土,混凝土强度等级C45;附楼基础为独立基础和条形基础,混凝土强度等级C45。地上部分除两侧楼梯间、电梯间为剪力墙外,其余均为框架结构,部分楼板采用无粘结予应力梁板结构,混凝土强度等级为C40:标高8.35m 以下柱为C45,8.35m 以上为C40 混凝土;内外墙砌筑以陶粒混凝土空心砖为主,地下室部分为砖墙。

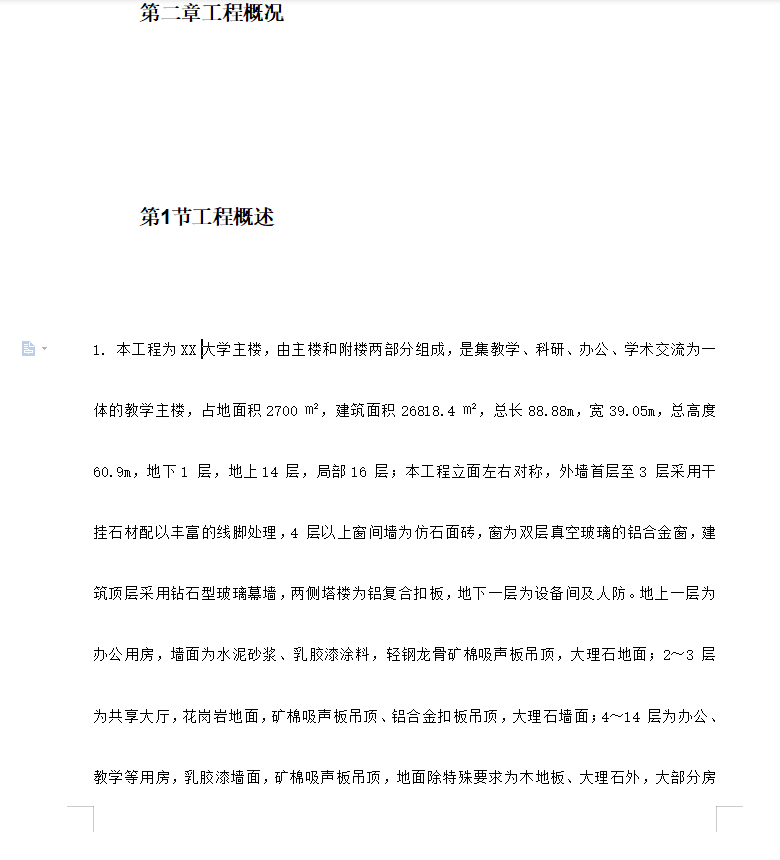

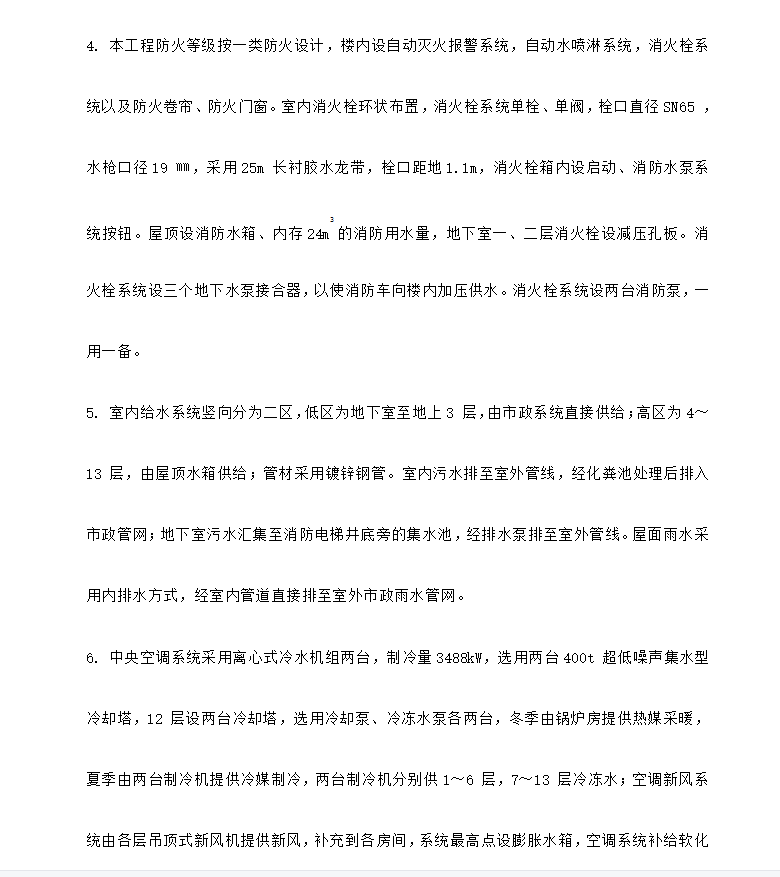

资料截图
  • 某大学教学主楼工程施工组织设计方案 145P
  • 某大学教学主楼工程施工组织设计方案 145P
  • 某大学教学主楼工程施工组织设计方案 145P
