施工临时脚手架构造示意图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-11-16
  • 资料类型:RAR
  • 资料大小:110 KB
  • 资料分类:建筑工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com

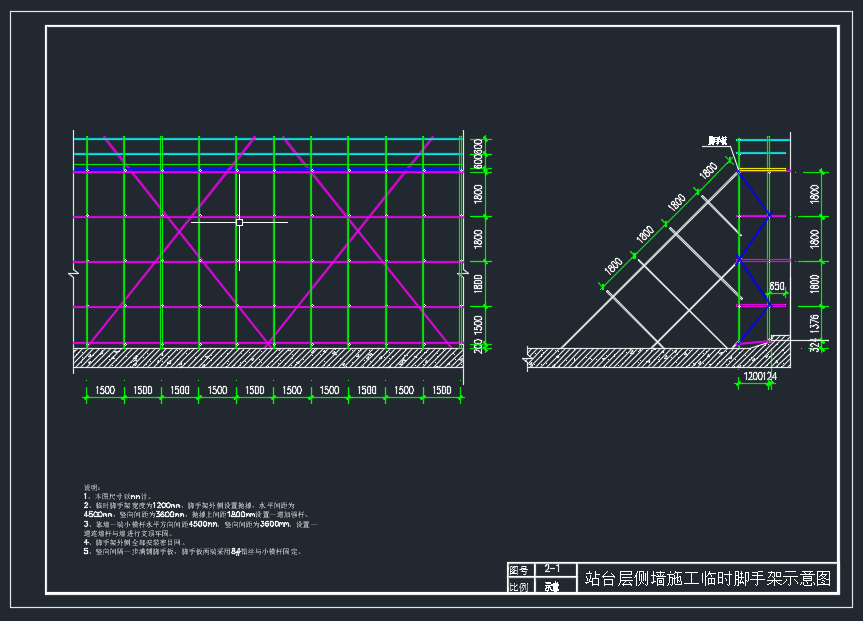

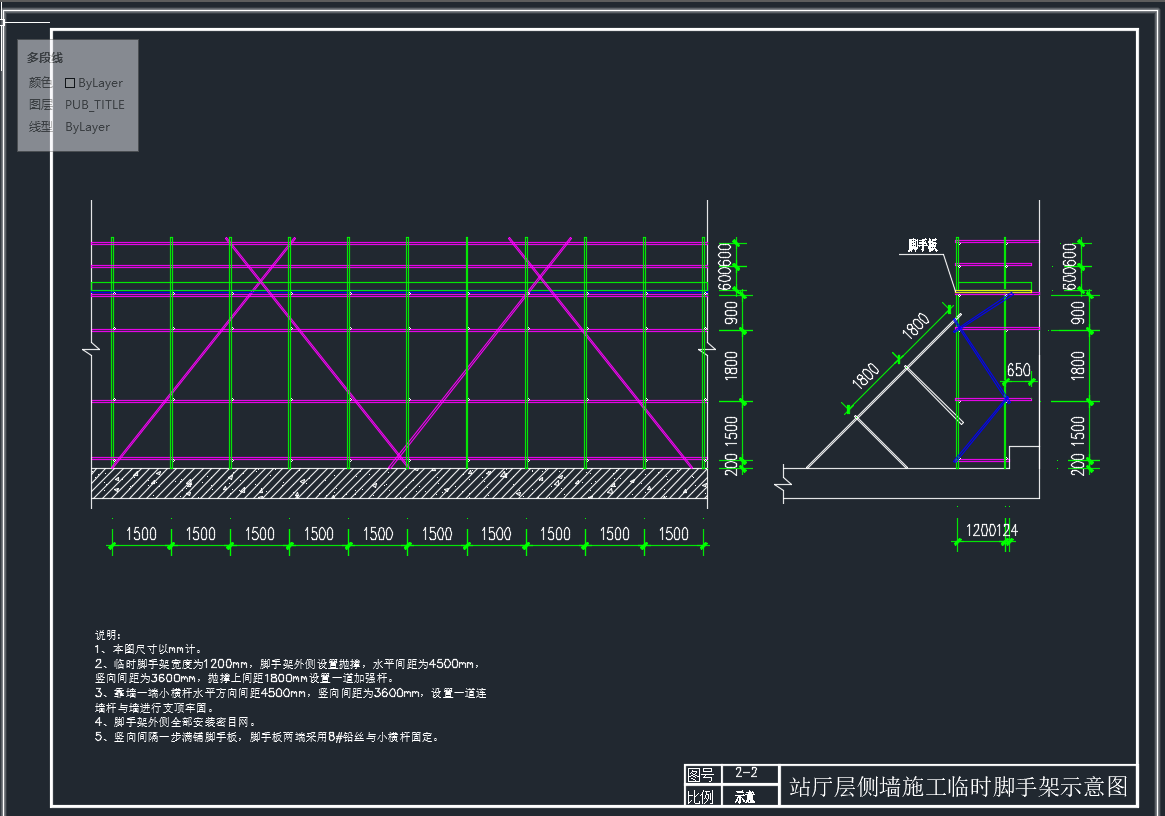

施工临时脚手架构造示意图
说明:1、本图尺寸以mm计。2、临时脚手架宽度为1200mm,脚手架外侧设置抛撑,水平间距为4500mm,竖向间距为3600mm,抛撑上间距1800mm设置一道加强杆。3、靠墙一端小横杆水平方向间距4500mm,竖向间距3600mm,设置一道连墙杆与墙进行支顶牢固。4、脚手架外侧全部安装密目网。5、竖向间隔一步满铺脚手板,脚手板两端采用8#铅丝与小横杆固定。
资料截图
  • 施工临时脚手架构造示意图
  • 施工临时脚手架构造示意图
  • 施工临时脚手架构造示意图
