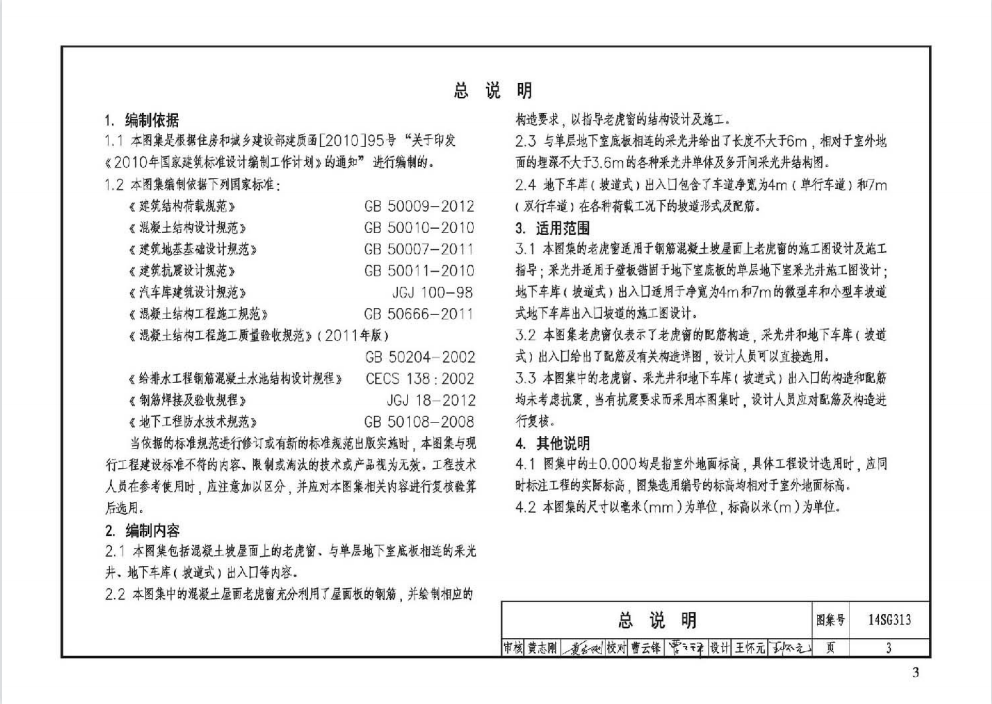

本图集的老虎窗适用于钢筋混凝土坡屋面上老虎窗的施工图设计及施工指导;采光井适用于壁板锚固于地下室底板的单层地下室采光井施工图设计;地下车库(坡道式)出入口适用于净宽为4m和7m的微型车和小型车坡道式地下车库出入口坡道的施工图设计。
本图集老虎窗仅表示了老虎窗的配筋构造,采光井和地下车库(坡道式)出入口给出了配筋及有关构造详图,设计人员可以直接选用。
本图集中的老虎窗、采光井和地下车库(坡道式)出入口的构造和配筋均未考虑抗震,当有抗震要求而采用本图集时,设计人员应对配筋及构造进行复核。
