二层联排别墅建筑施工图(含水电、结构图)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-04-28
  • 资料类型:RAR
  • 资料大小:3.91 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
二层联排别墅建筑施工图(含水电、结构图)

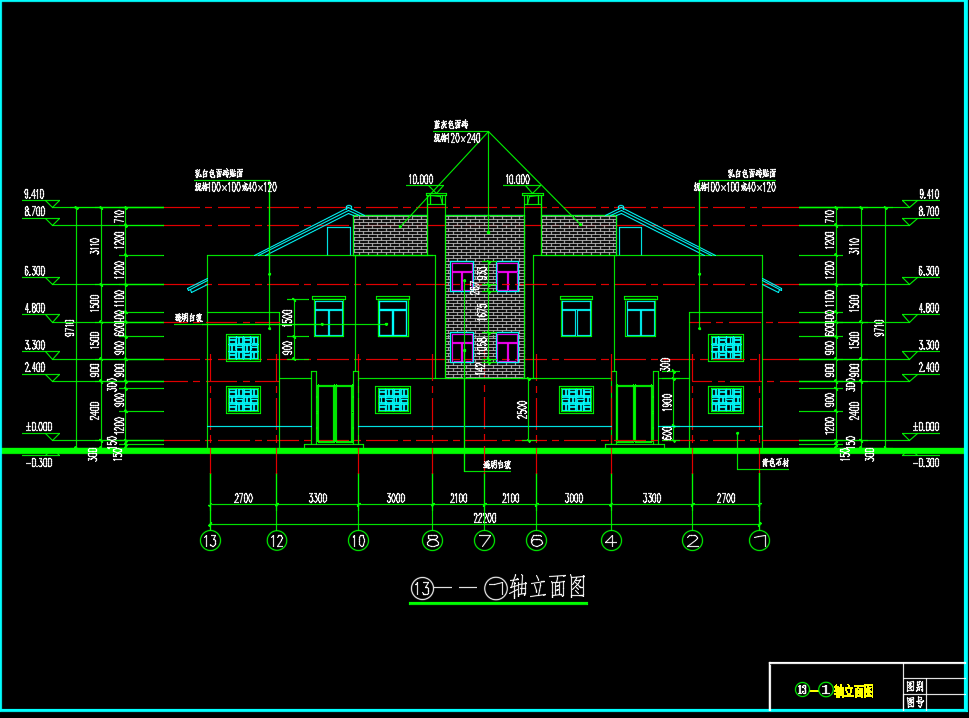

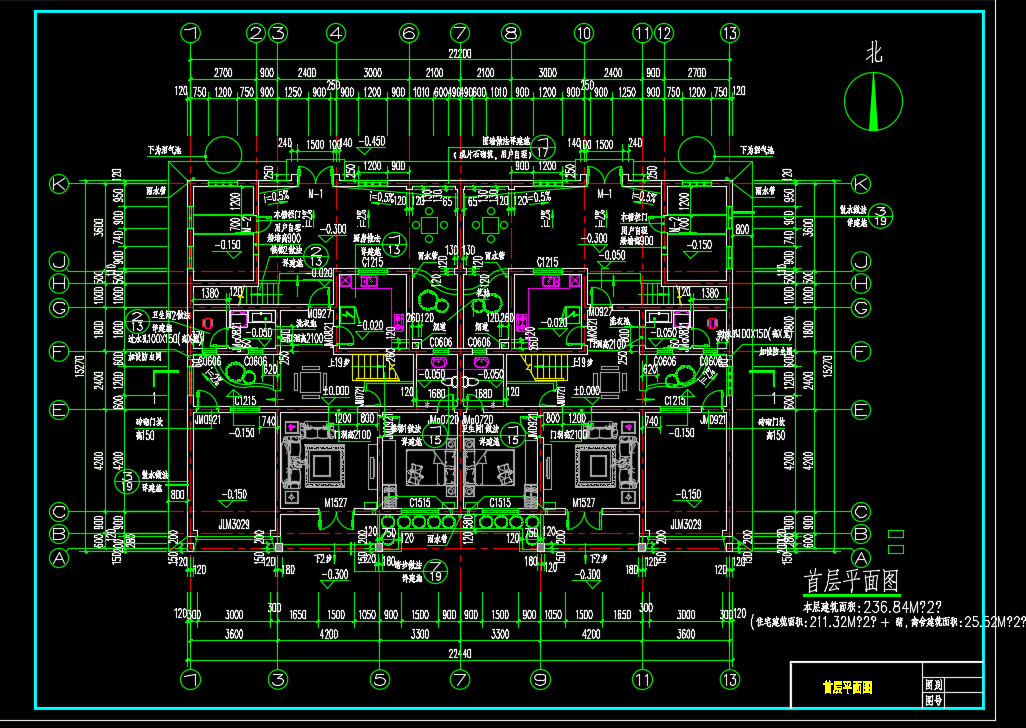

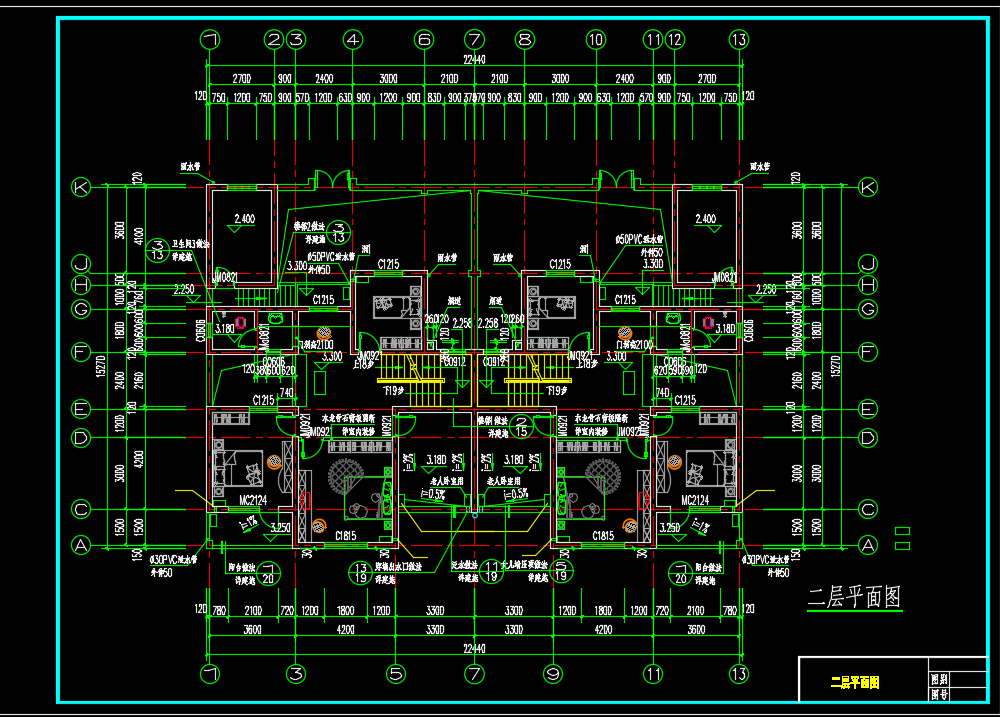

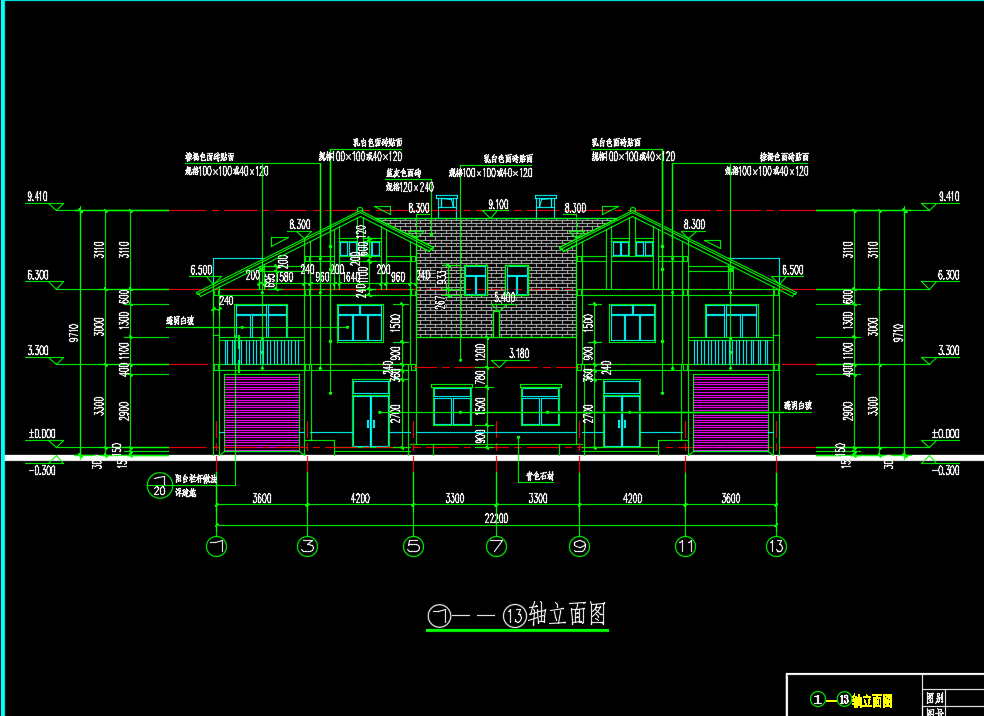

户型为两户双联式,每户占地面积118.42平方米,一共两层,建筑参考造价20.6万元。一层设有宽敞明亮的客厅,卫生间、厨房、餐厅及农具间、老人卧室、主卧室、农用车库、后院的鸡鸭舍和猪舍。二层联排别墅建筑施工图包括首层平面图,二层平面图,阁楼层平面图,屋顶平面图,立面图,1-1剖面图,阁楼层结构平面图,屋面层结构平面图,首层给排水平面图,二层给排水平面图,首层强电平面图,防雷平面图等
