四层住宅式私人会所别墅建筑施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-04-29
  • 资料类型:RAR
  • 资料大小:2.6 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
四层住宅式私人会所别墅建筑施工图

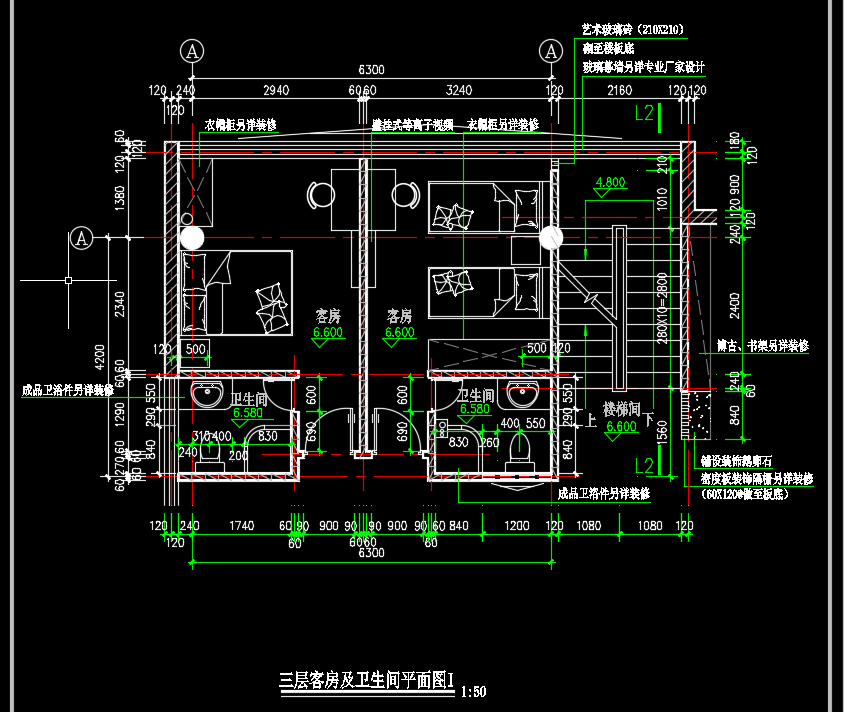

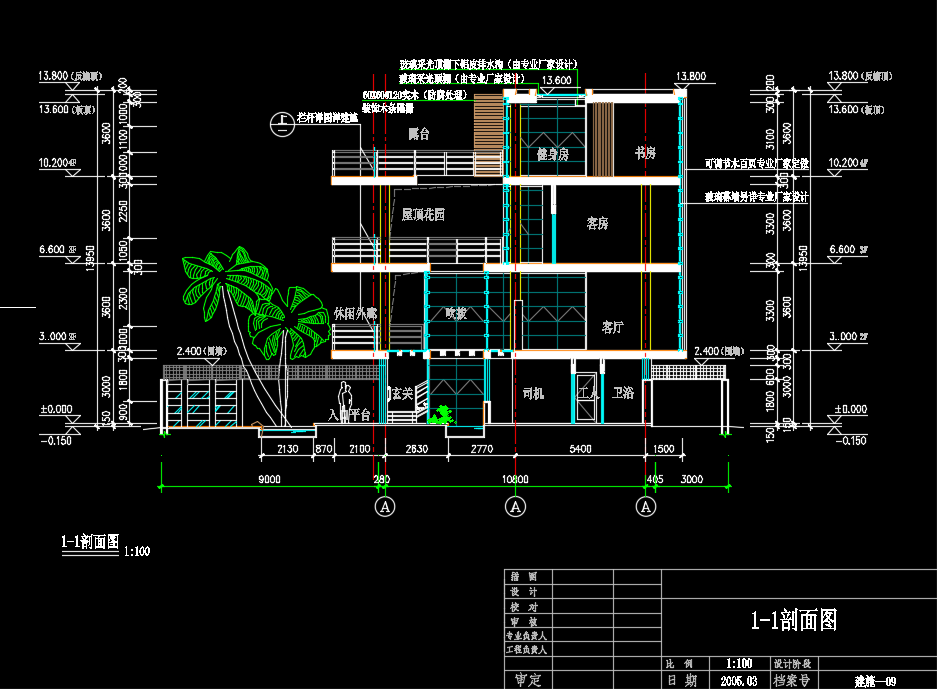

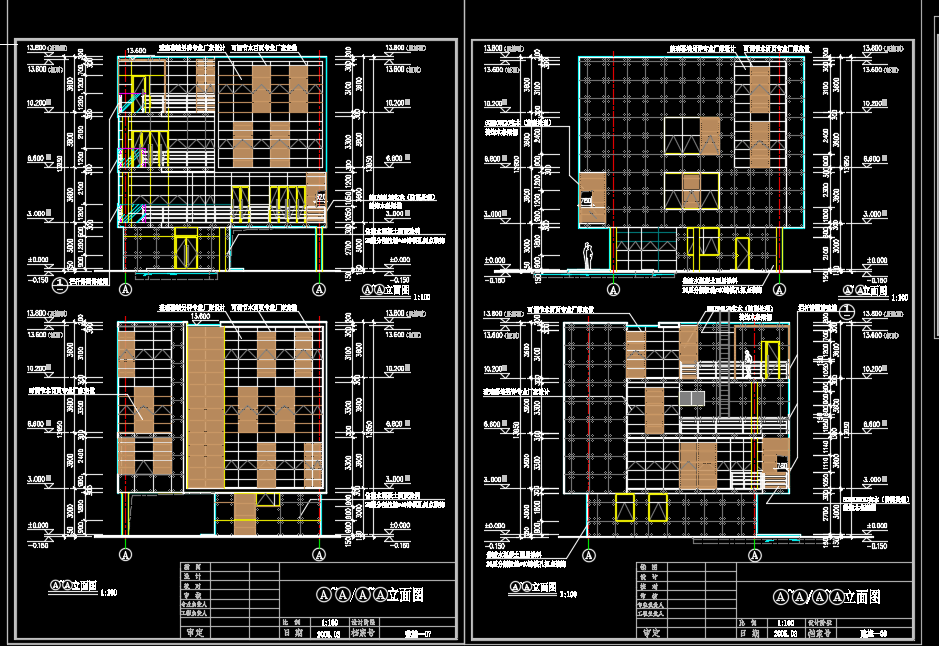

本工程为住宅式私人会所,包括:首层为观景水池、车库以及其他配套设施用房;二层为客厅、和室、餐厅及厨房、卫生间、休闲外廊;三层为客房、休闲室及屋顶花园;四层为主卧、衣帽间及豪华卫浴、书房、健身房、卫生间、露台。本工程为四层钢筋混凝土框架(无梁楼板)结构,首层层高 3.0 米,二、三、四层均为 3.6 米,总建筑面积 663.82 平方米。四层住宅式私人会所别墅建筑施工图包括首层总平面图,首层平面图,二层平面图,三层平面图,四层平面图,立面图,剖面图,三层客房及卫生间平面图I等
资料截图
  • 四层住宅式私人会所别墅建筑施工图
  • 四层住宅式私人会所别墅建筑施工图
  • 四层住宅式私人会所别墅建筑施工图
  • 四层住宅式私人会所别墅建筑施工图
