三层独栋别墅建筑施工图(含结构、电气图)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-05-07
  • 资料类型:RAR
  • 资料大小:26 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
三层独栋别墅建筑施工图(含结构、电气图)

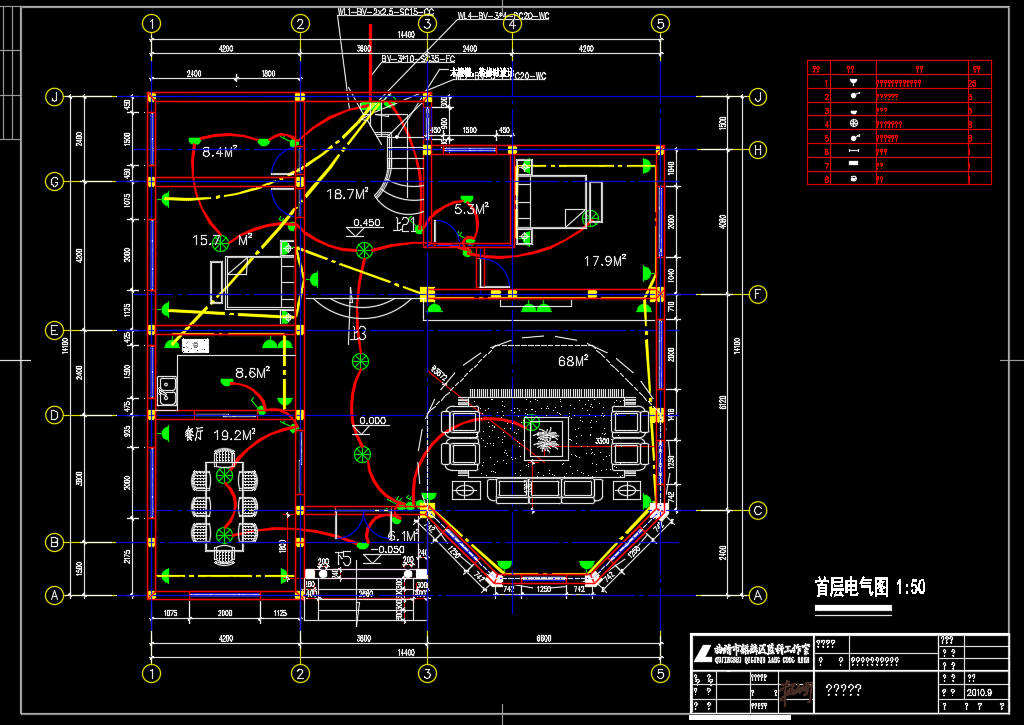

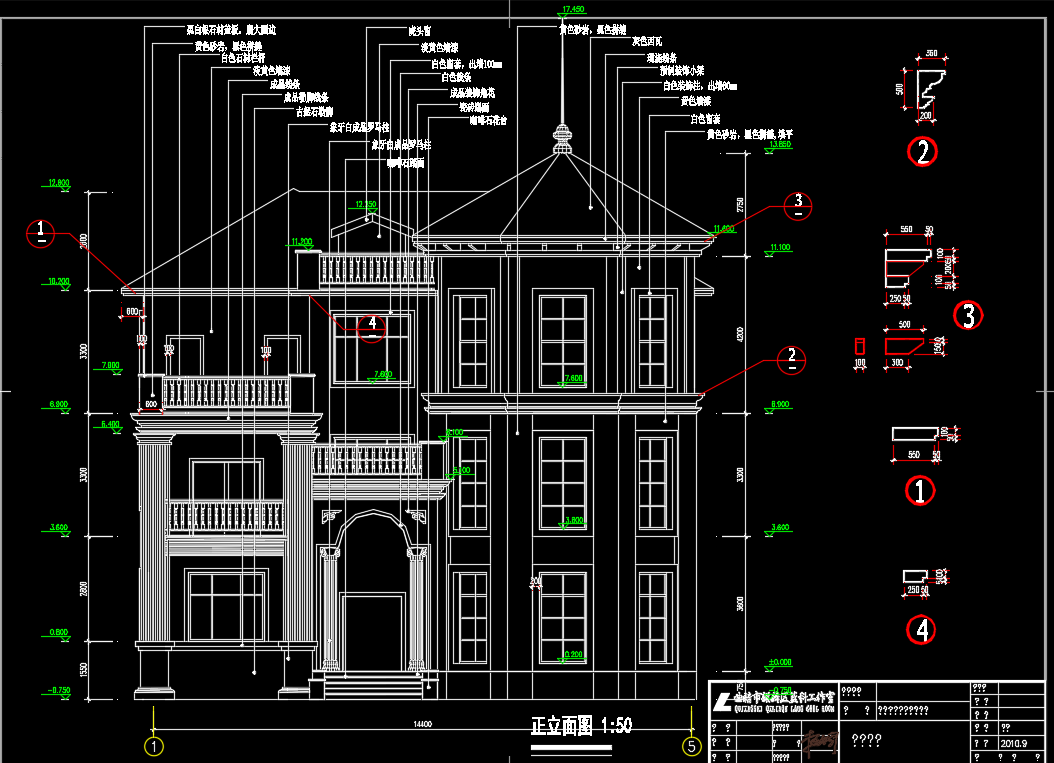

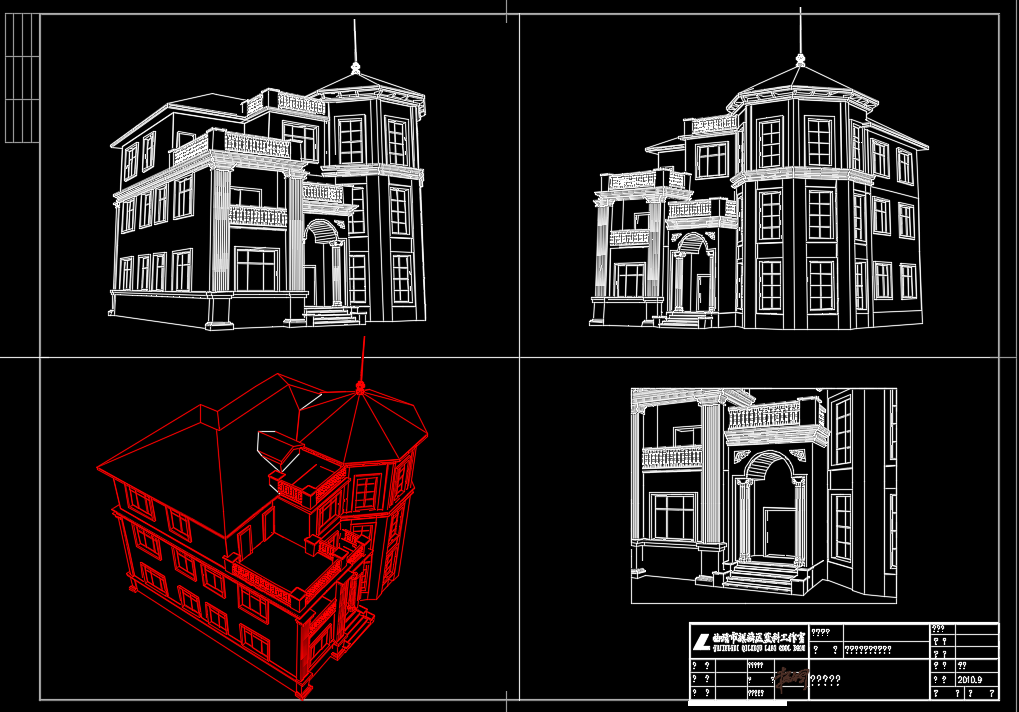

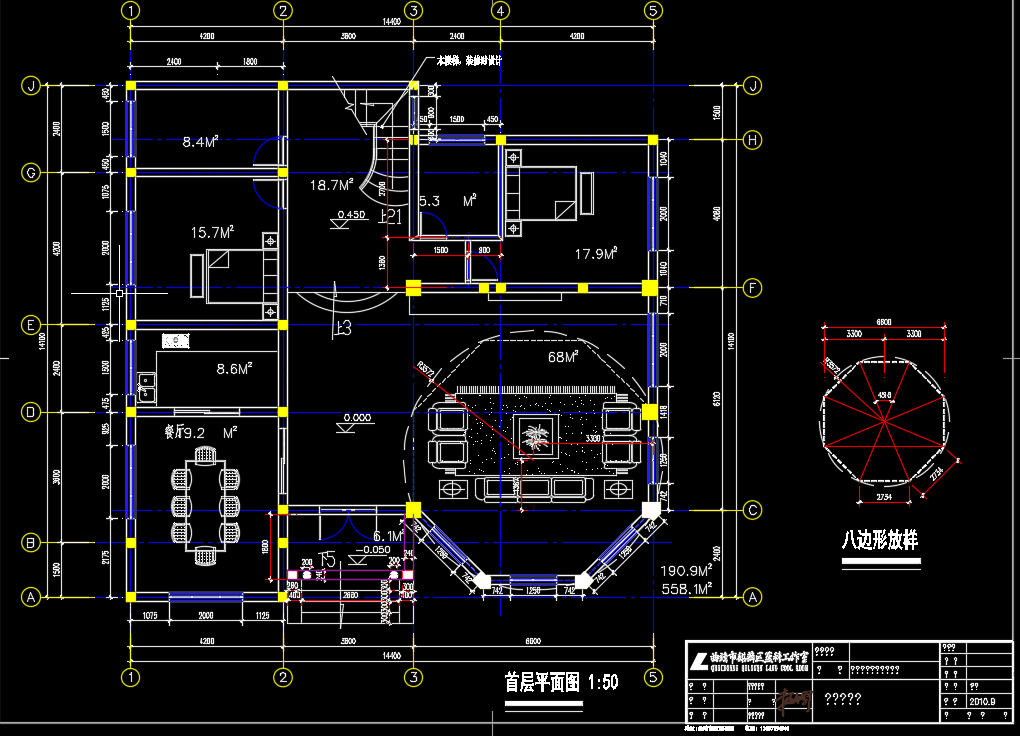

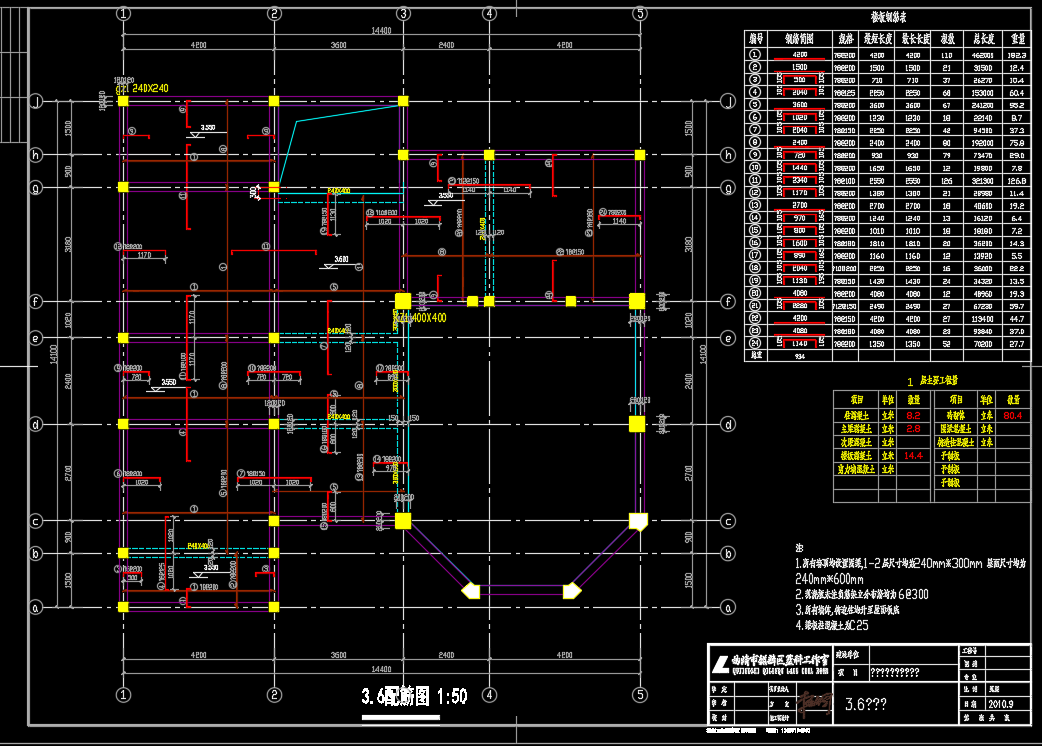

本户型是三层独栋别墅,砖混结构,总建筑面积558.1平米,占地面积190.9平米,檐口建筑高度11.1米。三层独栋别墅建筑施工图包括建筑透视图,总平面图,首层平面图,二层平面图,三层平面图,屋面平面图,正立面图,背立面图,左立面图,基础配筋图,3.6配筋图 ,6.9配筋图 ,屋面配筋图,首层电气图,二层电气图,顶层电气图等
资料截图
  • 三层独栋别墅建筑施工图(含结构、电气图)
  • 三层独栋别墅建筑施工图(含结构、电气图)
  • 三层独栋别墅建筑施工图(含结构、电气图)
  • 三层独栋别墅建筑施工图(含结构、电气图)
  • 三层独栋别墅建筑施工图(含结构、电气图)
