两层砖混结构独栋别墅建筑施工图(含结构、电气图)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-05-21
  • 资料类型:RAR
  • 资料大小:7.8 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
两层砖混结构独栋别墅建筑施工图(含结构、电气图)

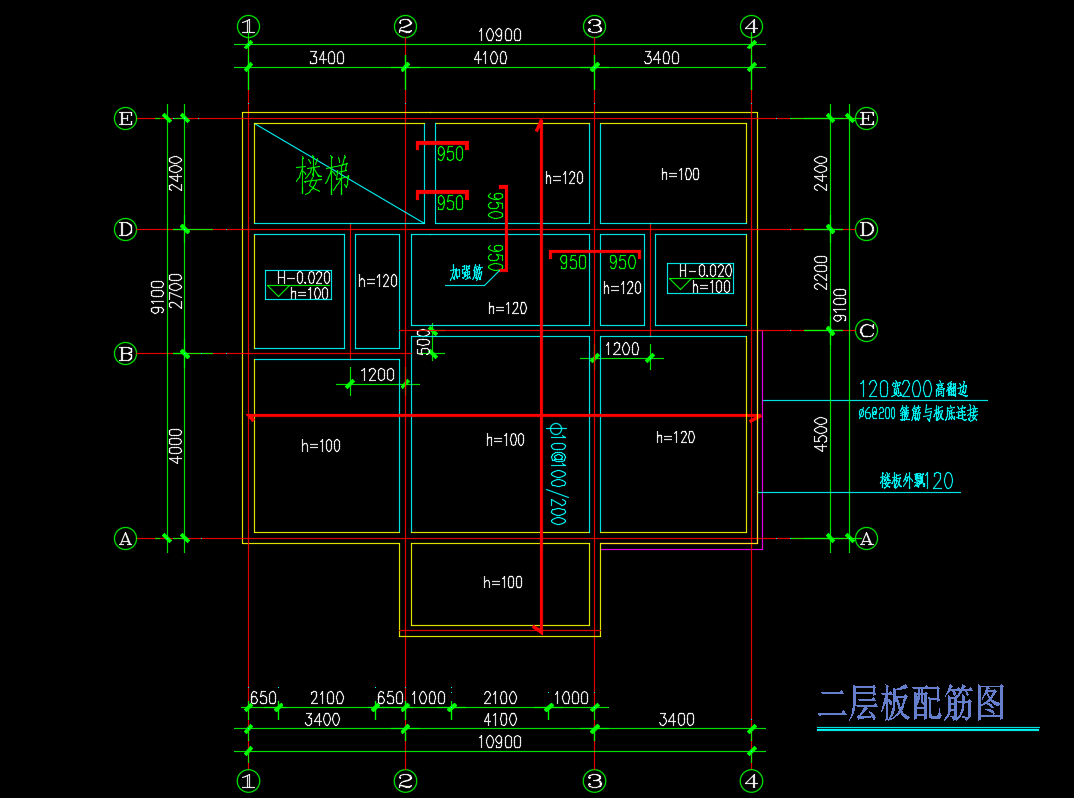

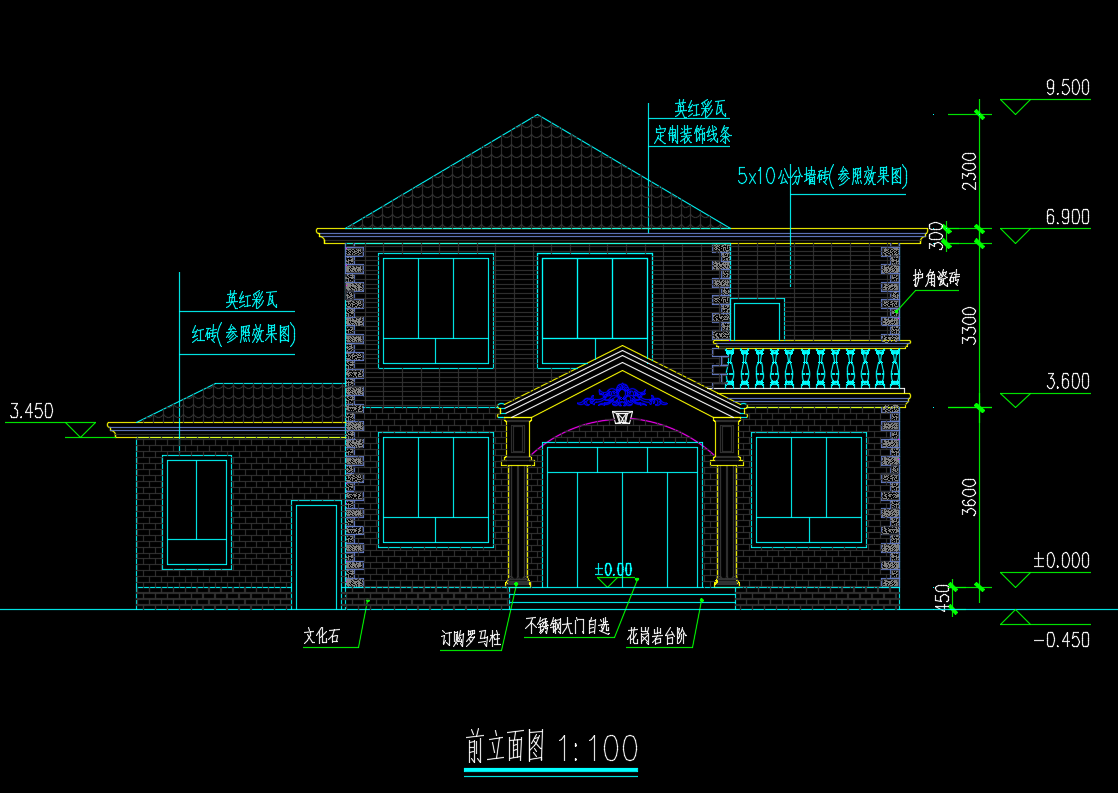

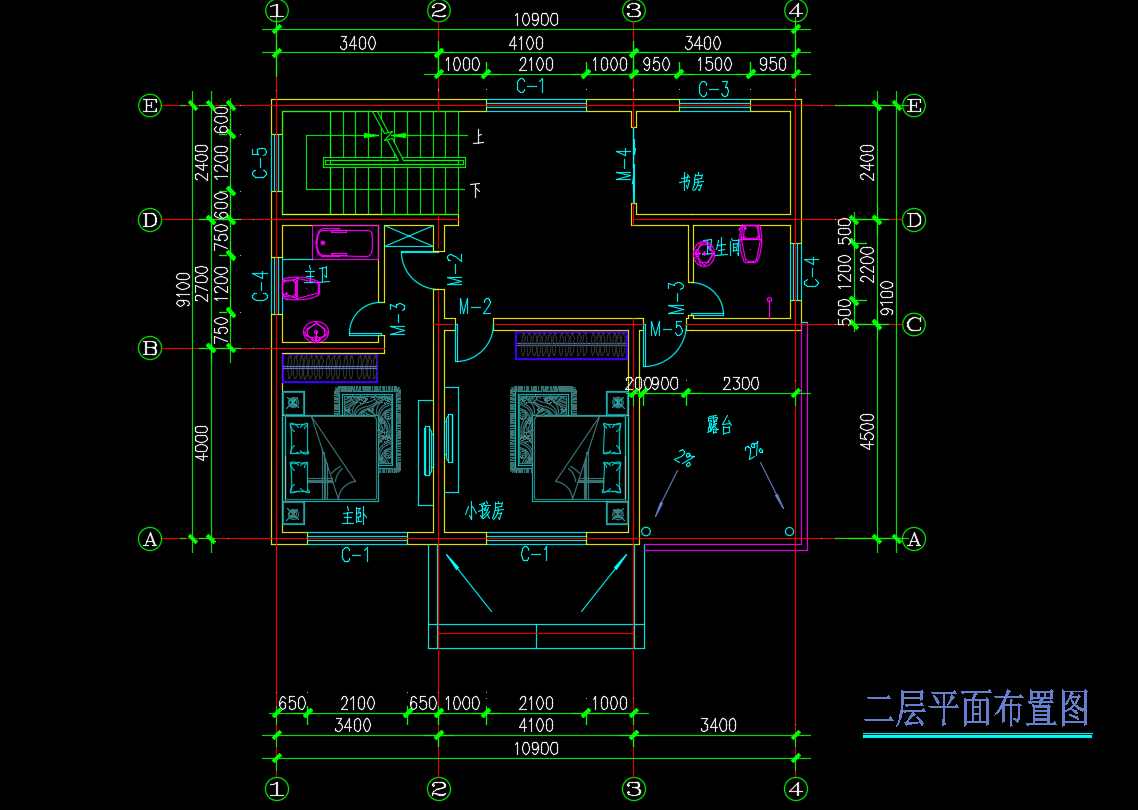

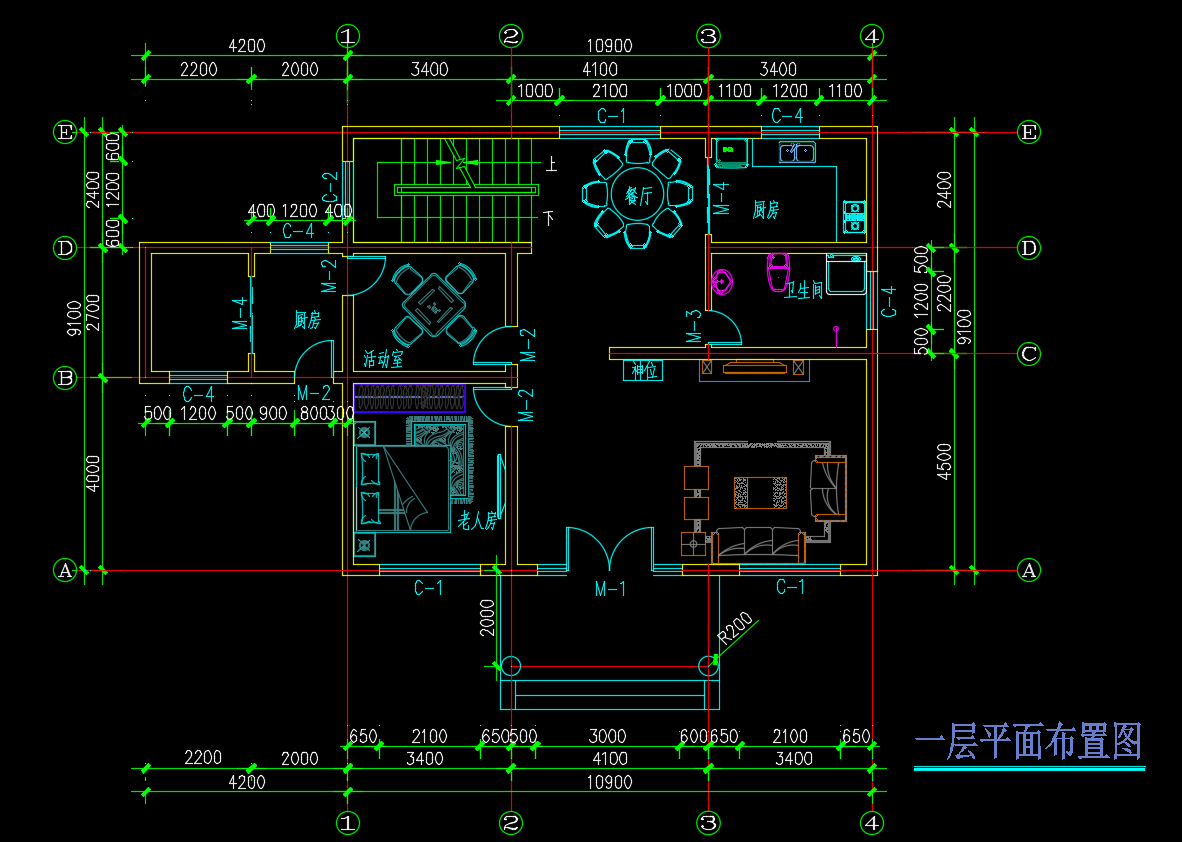

本户型为两层独栋别墅,砖混结构,占地面积104平方米,建筑高度6.9米,总高度9.5米。一层设有客厅、餐厅、厨房、活动室、老人房、卫生间;二层设有主卧、小孩房、书房、卫生间2间、一个大露台。两层砖混结构独栋别墅建筑施工图包括一层平面布置图,二层平面布置图,屋顶平面布置图,基础垫层布置图,基础梁布置图,二层梁布置图,一层插座布置图,一层布灯布置图,前立面图,后立面图等
