三层框架结构生产车间全套施工图纸(全专业)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-03-31
  • 资料类型:RAR
  • 资料大小:156 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
三层框架结构生产车间全套施工图纸(全专业)
三层框架结构生产车间全套施工图纸,本文件内含建筑施工图、结构施工图、水电施工图,图纸包括立面图、剖面图、一层平面图、二层平面图、三层平面图、屋顶平面图、地下室平面图、基础底板配筋图、基础反梁配筋图、基础顶面~-0.070柱平面图、14.430~22.000柱平面图、柱配筋详图风井详图、一、二、三、四标高-0.070板配筋图、标高6.930梁配筋图、标高25.350梁、板配筋图、门窗表、门窗详图、楼梯大样图等,供大家参考!
2#生产车间建筑总面积9214m2,其中地上面积6930m2,地下 面积2284m2,地上3层,地下1层,建筑高度24m,框架结构体系。设计使用年限50年,建筑耐火等级地上二级,地下一级,,梁板式筏形基础,抗震设防烈度8度。
资料截图

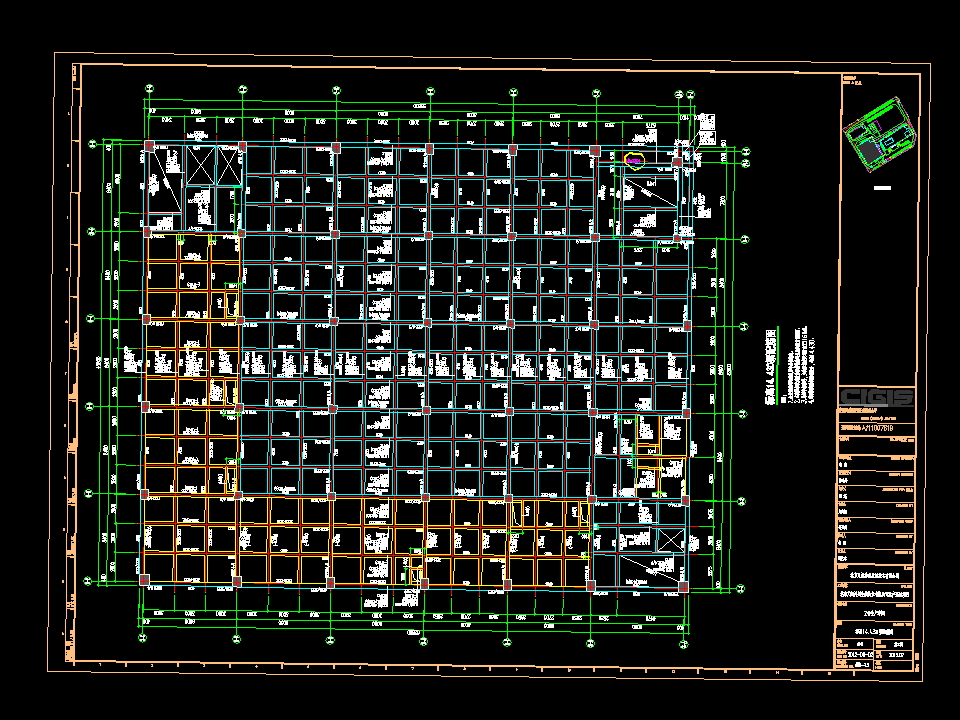

  • 三层框架结构生产车间全套施工图纸(全专业)

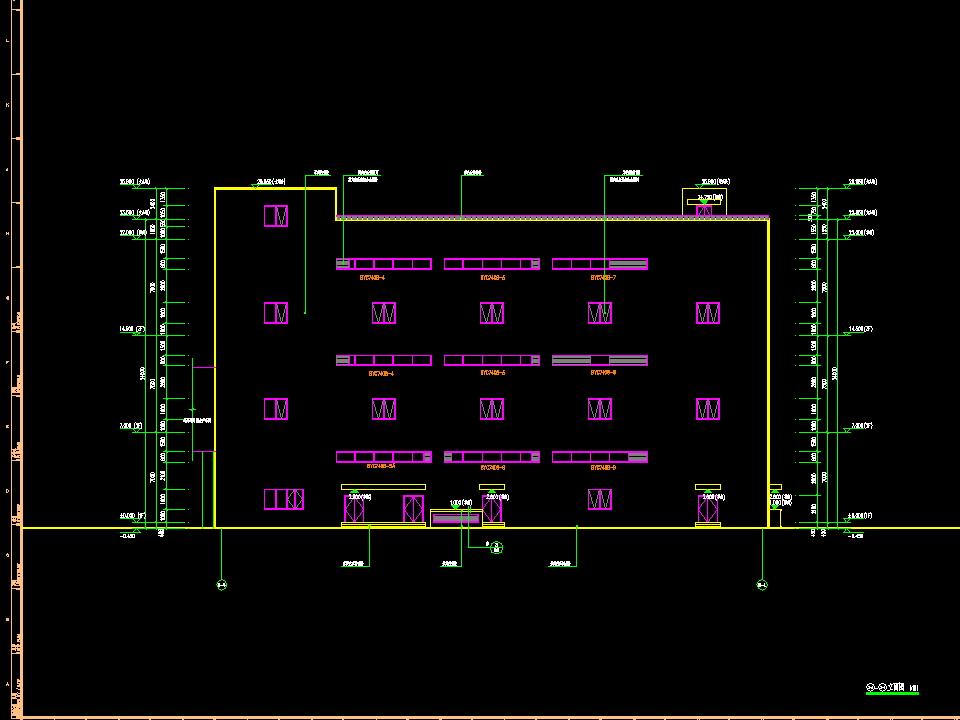

  • 三层框架结构生产车间全套施工图纸(全专业)

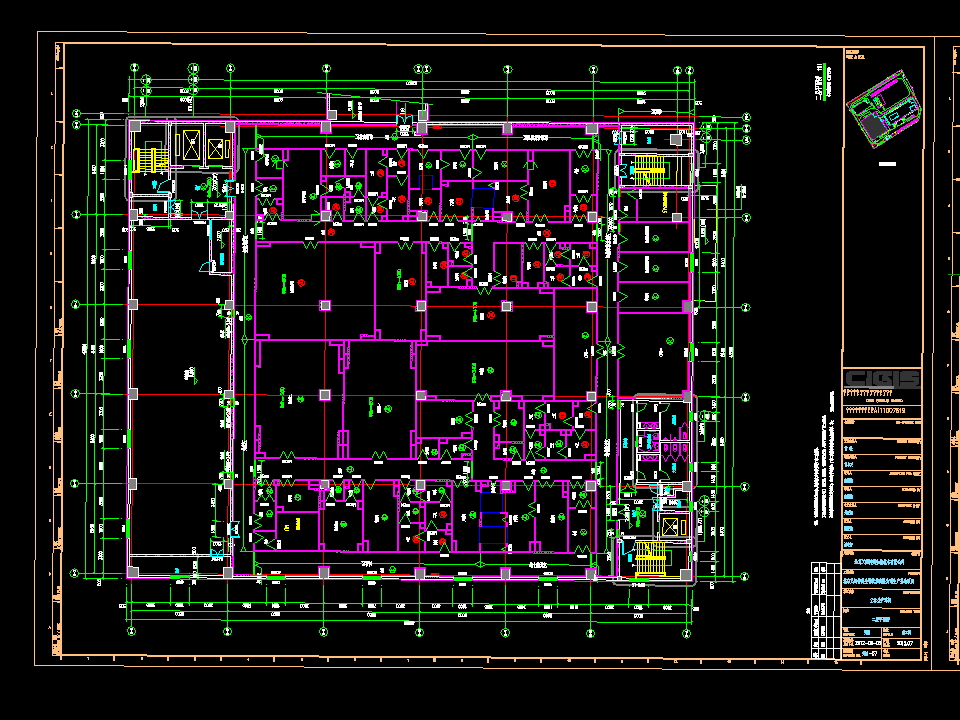

  • 三层框架结构生产车间全套施工图纸(全专业)

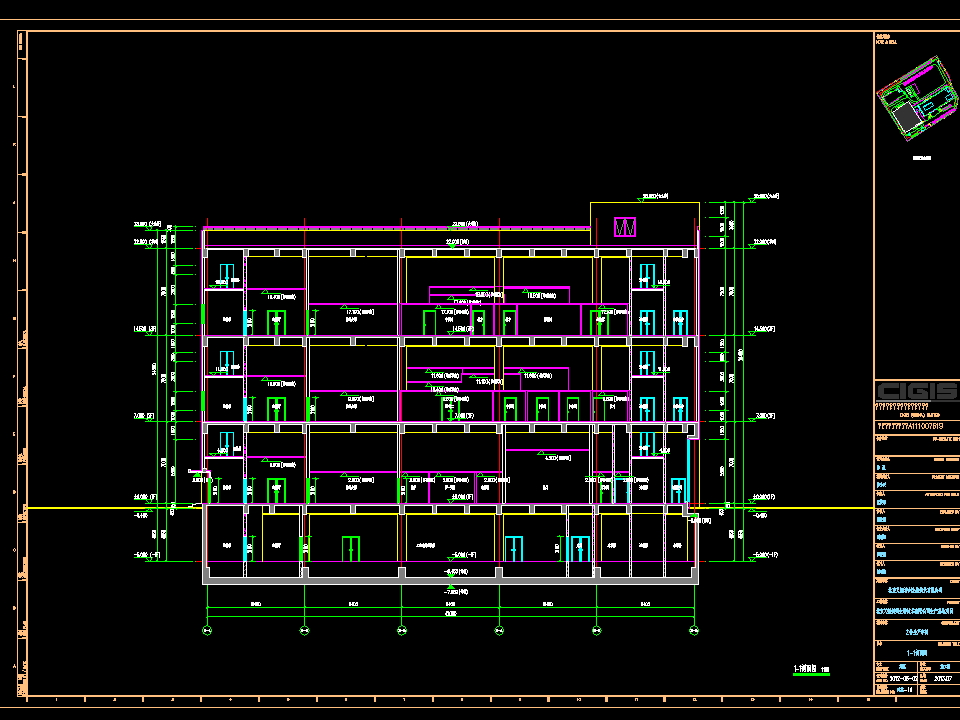

  • 三层框架结构生产车间全套施工图纸(全专业)

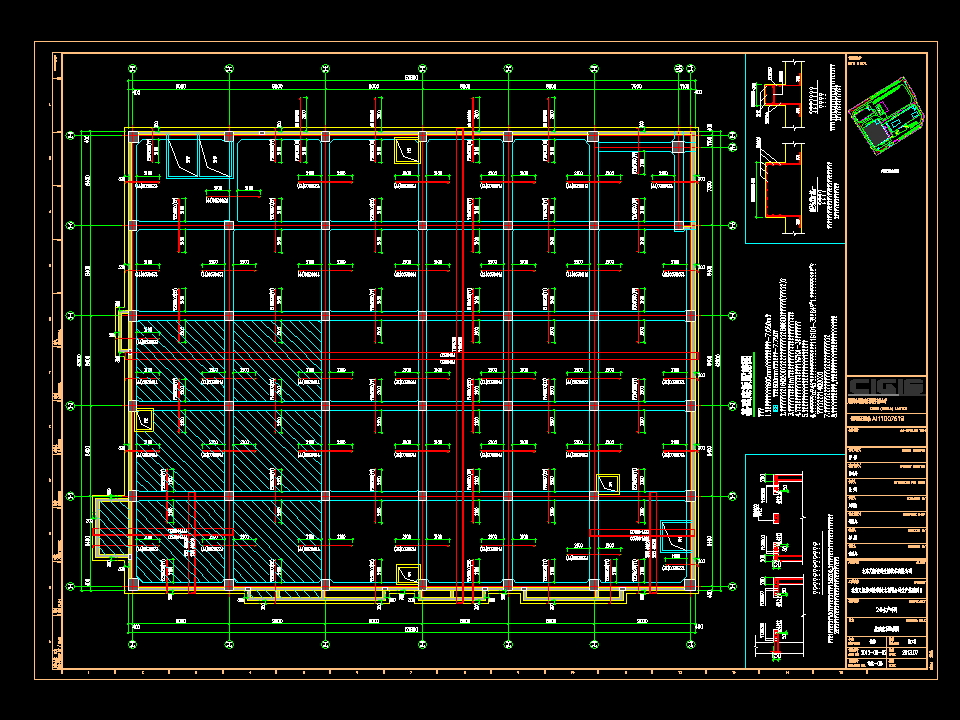

  • 三层框架结构生产车间全套施工图纸(全专业)
