体育馆全套施工图纸(含建筑结构机电)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-04-17
  • 资料类型:RAR
  • 资料大小:324 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
体育馆全套施工图纸(含建筑结构机电)
提取码:6dov

该工程拟在基地内新建一座地上四层(主体单层、局部四层)的体育馆。主要功能包括:可容纳5.438座观众规模的观众厅及观众休息厅、训练馆、赛事运营(包括贵宾区域,新闻媒体区域、赛事组委会区域、运动员区域、裁判员区域)、场馆运营办公及配套设施。
xx市体育中心工程拟在基地内新建座规模为5. 438座的体育馆、一座规模为1.000座的游泳跳水馆和一座规模为20, 000座的体育场。根据工程项目的进度安排,体育馆 为东阳市体育中心一期工程,体育场为二期工程,游泳跳水馆为三期工程,
体育中心总体交通分析图、体育中心总体消防分析图、体育中心总体竖向分析图、体育馆总平面图、轴网平面图、一层防火分区平面图、一层平面图、二层平面图、屋顶平面图、立面图、剖面图、主席台详图、看台详图、详图、室外楼梯详图、一层卫生间详图、门窗详图、屋盖结构平面布置图、屋盖结构立面图、屋盖结构三维实体图、屋盖结构解析图、屋盖结构各单元详图、屋盖结构杆件布置图、屋盖结构支座平面布置图、关键节点构造详图、屋盖结构单元节点坐标图等

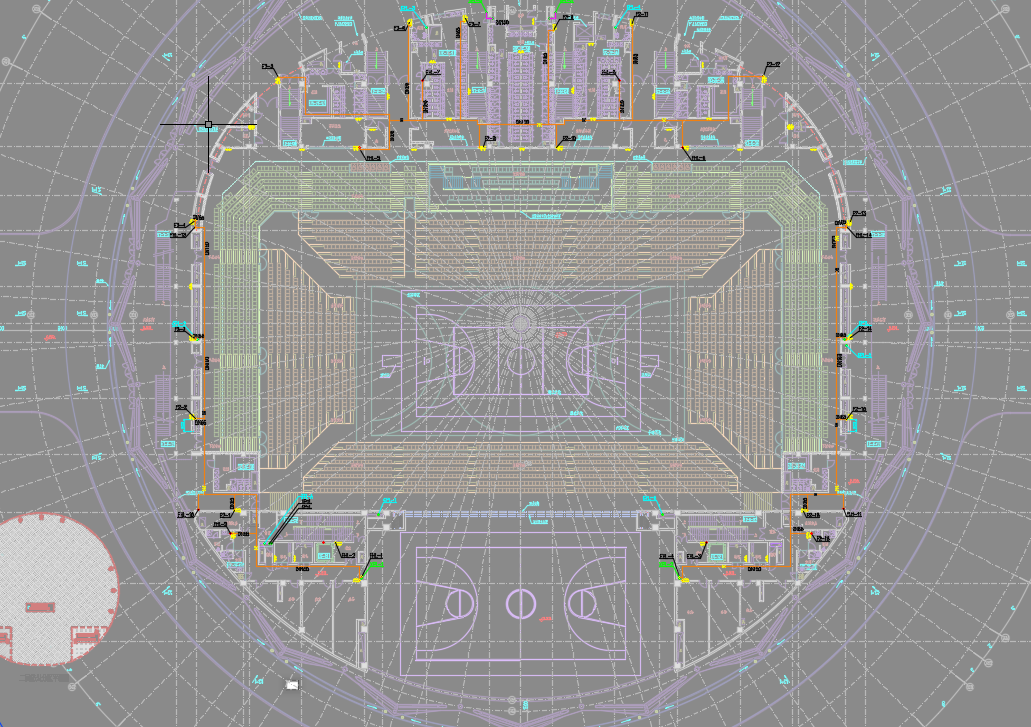

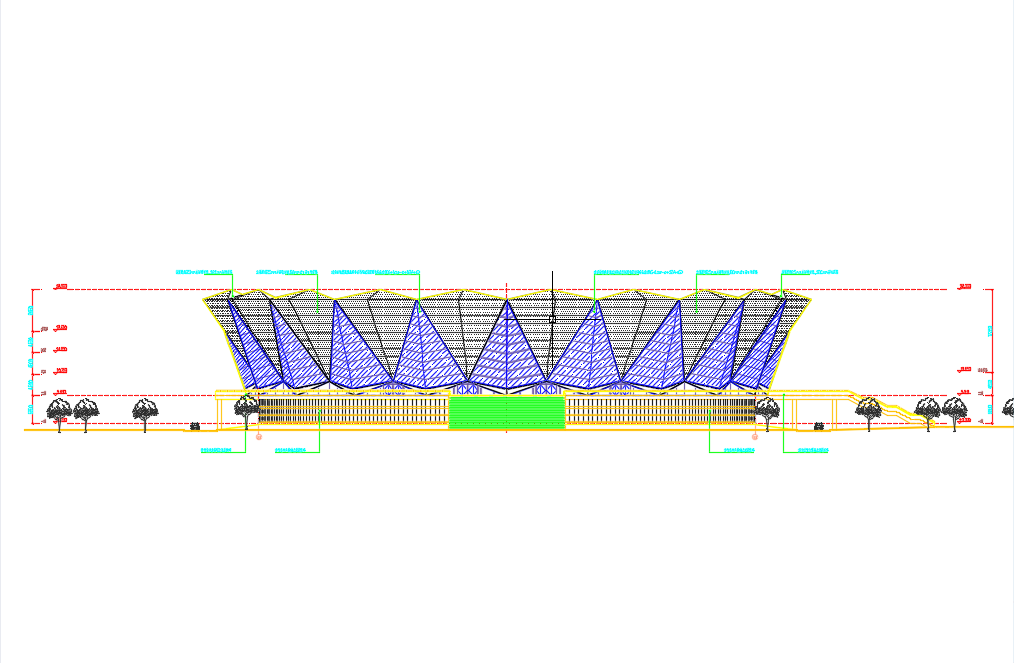

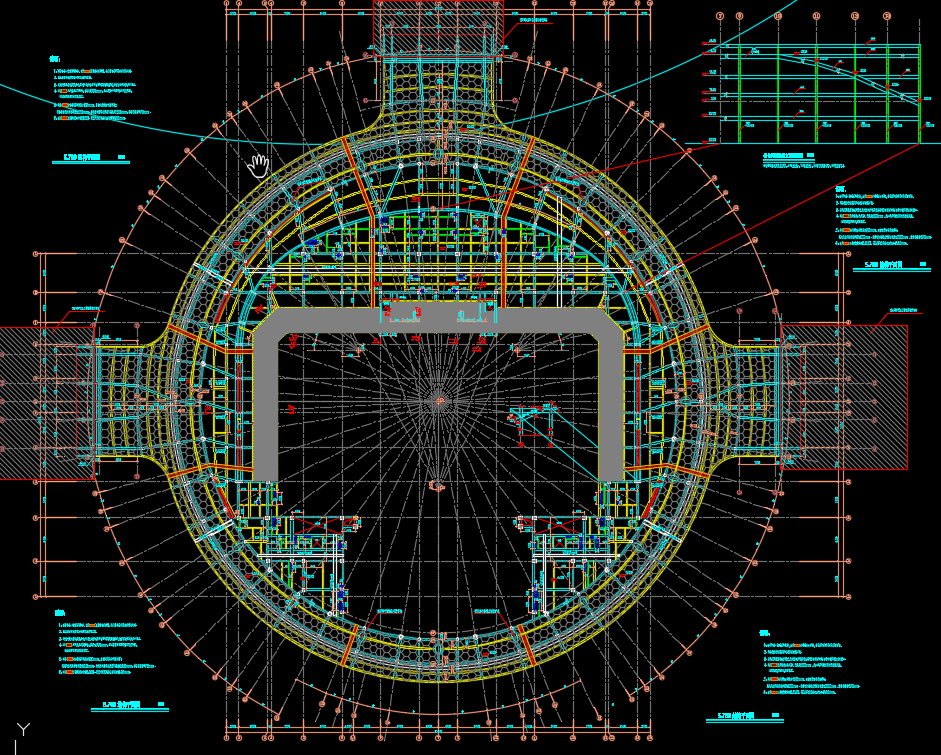

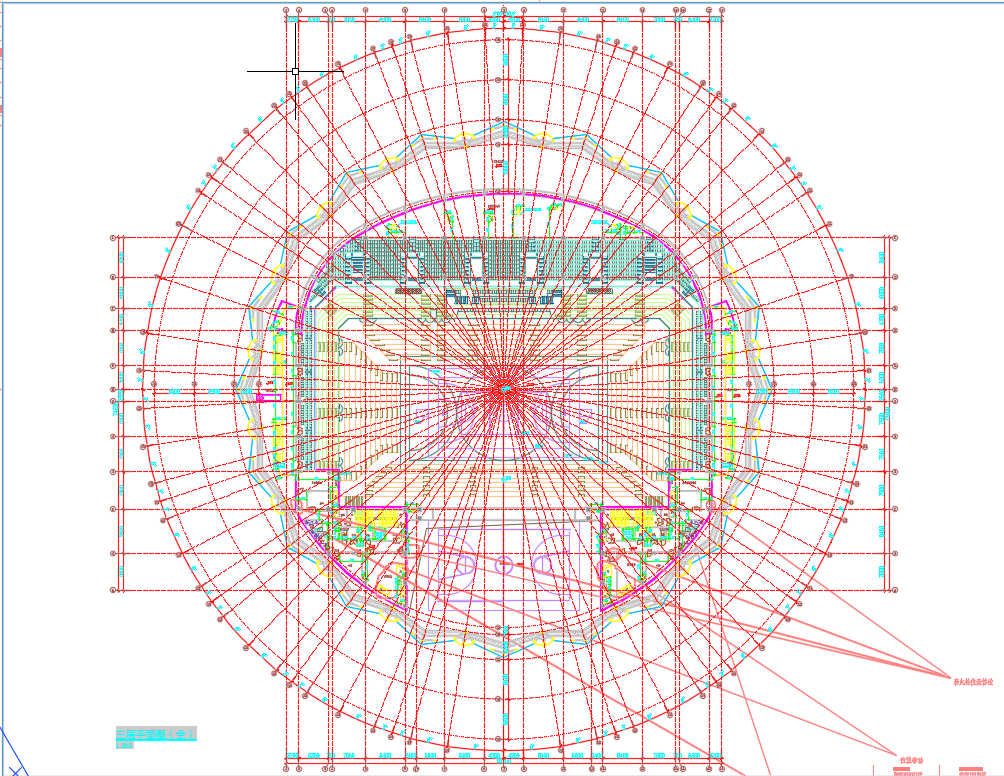

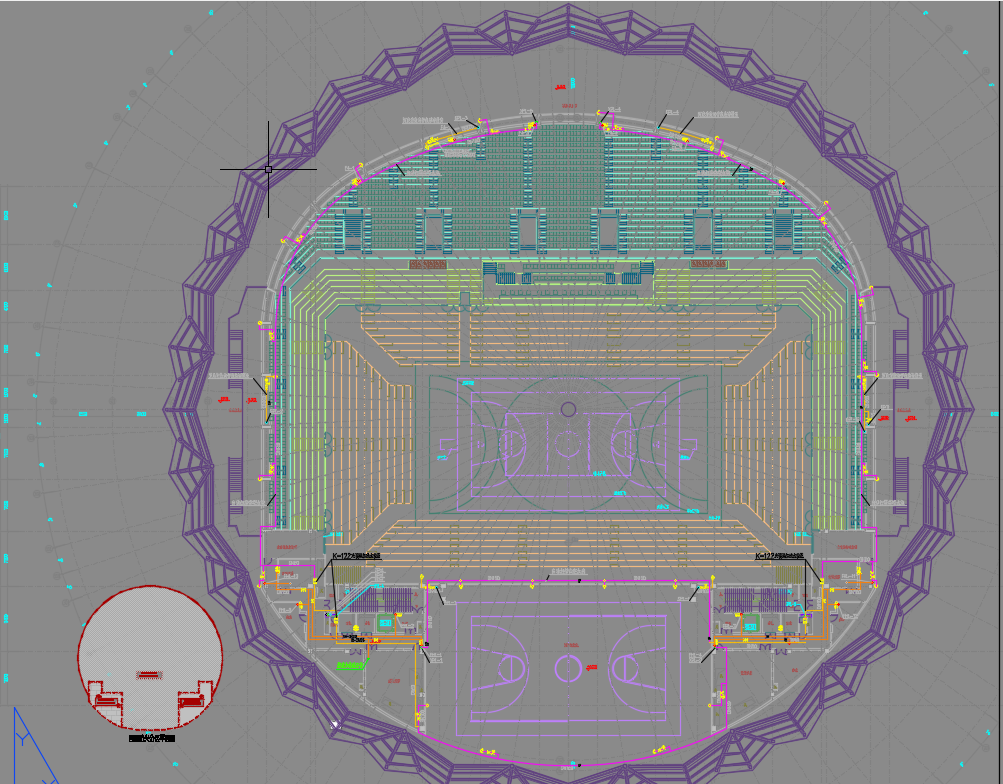

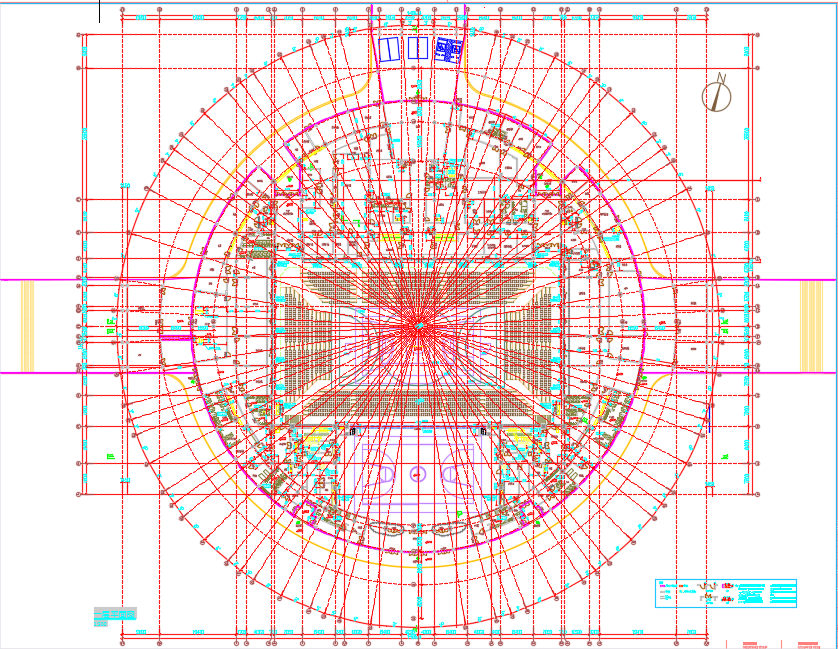

资料截图
  • 体育馆全套施工图纸(含建筑结构机电)
  • 体育馆全套施工图纸(含建筑结构机电)
  • 体育馆全套施工图纸(含建筑结构机电)
  • 体育馆全套施工图纸(含建筑结构机电)
  • 体育馆全套施工图纸(含建筑结构机电)
  • 体育馆全套施工图纸(含建筑结构机电)
