某污水处理厂 建筑结构施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-04-27
  • 资料类型:RAR
  • 资料大小:3.66 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
某污水处理厂 建筑结构施工图纸
本工程抗震设防烈度为六度.
耐火等级:二级,生化处理间墙面外彩钢单板0.5mm厚,内彩钢单板0.5mm厚,中间为100厚带铝箔纸玻璃丝绵。
耐火极限为1.5h;承重结构:钢架柱涂防火涂料,耐火极限为2.5h,钢架梁涂防火涂料,耐火极限为1.0h。办公楼外墙为240厚混凝土空心砌块砌筑外贴80厚挤塑聚苯乙烯保温板;其它建筑外墙为370厚实心非黏土烧结砖墙,外贴50厚聚苯乙烯保温板,屋面为彩钢复合保温屋面.

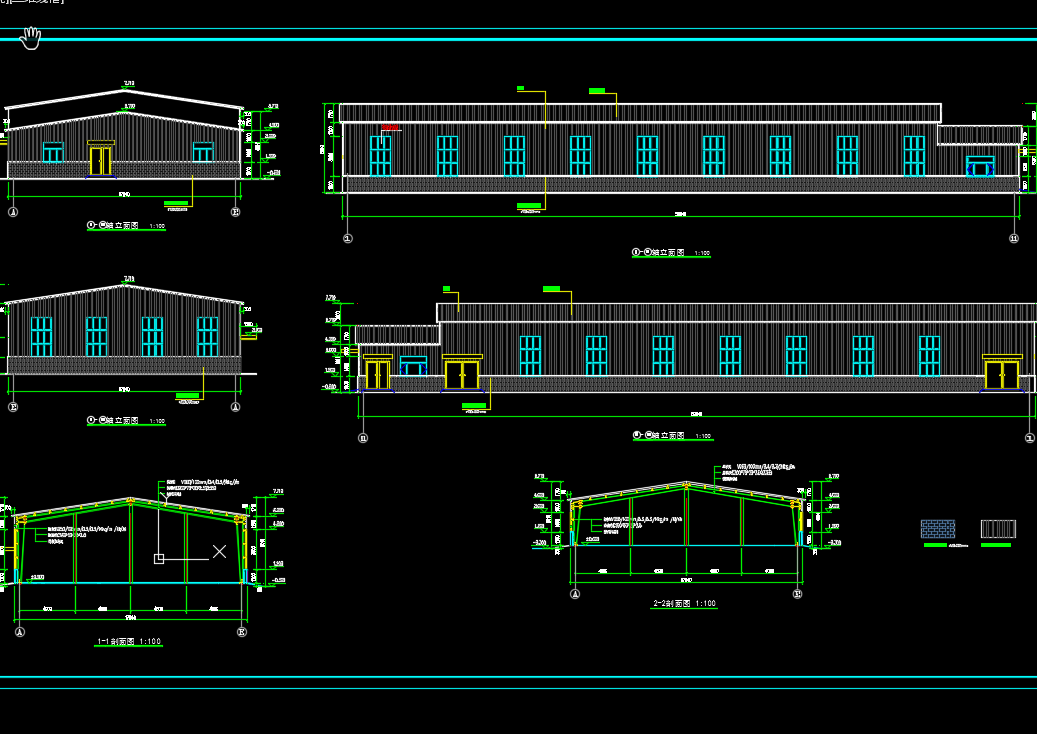

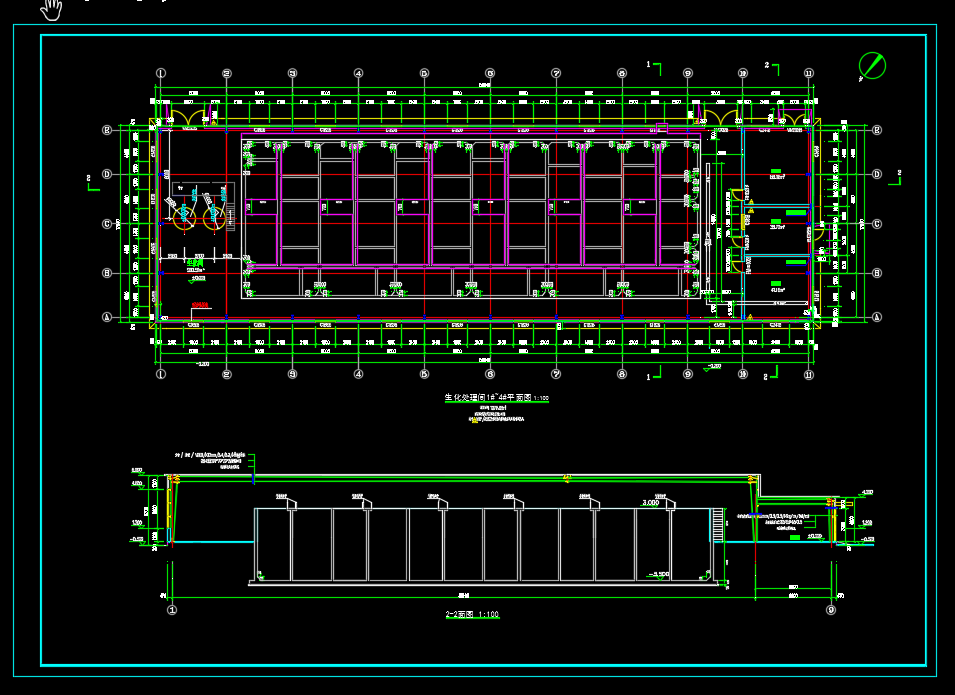

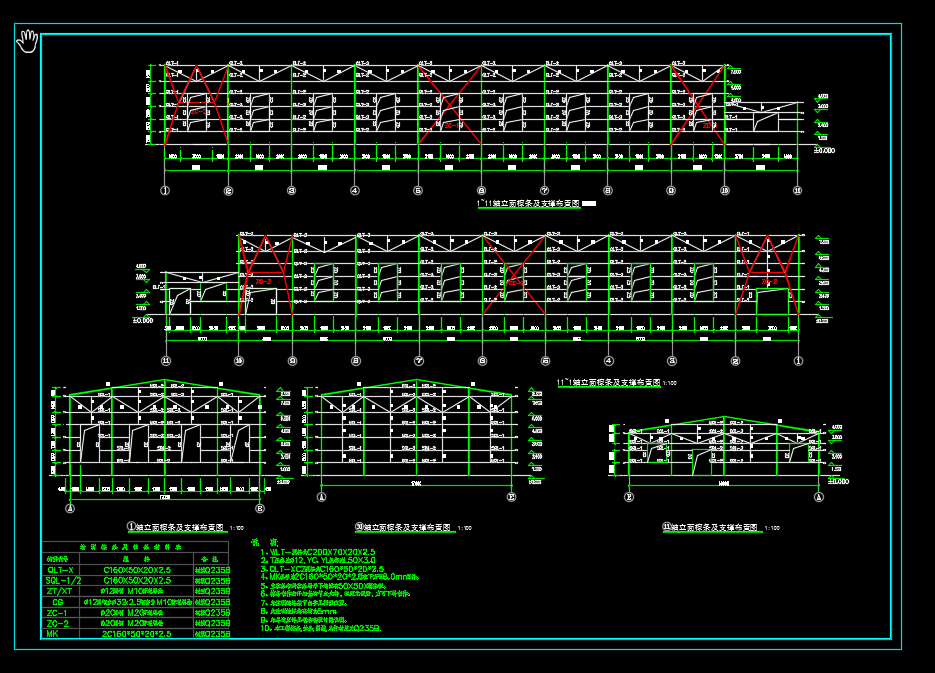

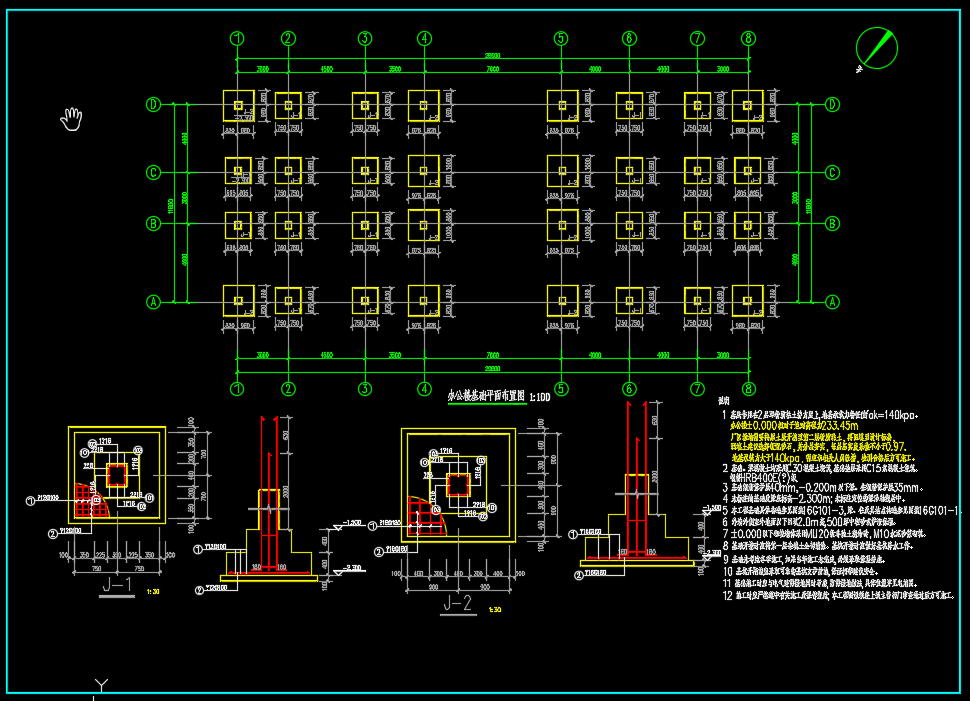

某污水处理厂 建筑结构施工图纸包括一层平面图、二层平面图、轴立面图、生化处理间1#~4#平面图、生化池平面布置图、集水池平面布置图、深度处理间平面图、深度处理间屋面排水平面图、基础平面布置图、圈梁及框架柱平面布置图、地脚锚栓平面布置图、钢架及支撑平面布置图、办公楼一层楼板平面布置图、办公楼二层楼板平面布置图、1~11轴立面檩条及支撑布置图
