六层框架结构酒店+办公楼建筑施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-11
  • 资料类型:RAR
  • 资料大小:40 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
六层框架结构酒店+办公楼建筑施工图纸
工程建筑面积33461.40㎡,占地面积6236.85㎡。地上:6层,地下:1层。耐火等级:地上:二级,地下:一级。建筑类别:多层公共建筑,结构形式:框架。建筑功能:地上为办公、酒店;地下为汽车库,停车170辆,建筑面积小于10000㎡,为Ⅱ类汽车库。建筑高度:23.55m(室外地坪-0.45至主屋面结构层)。

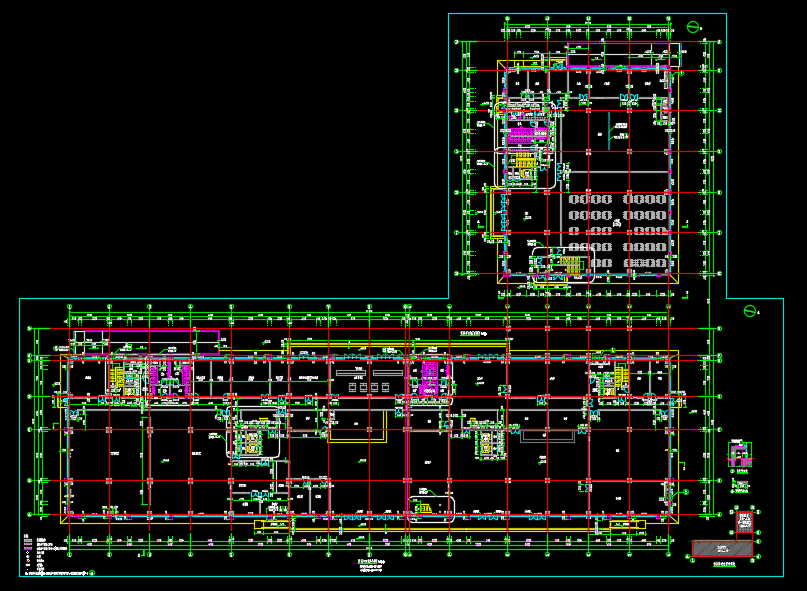

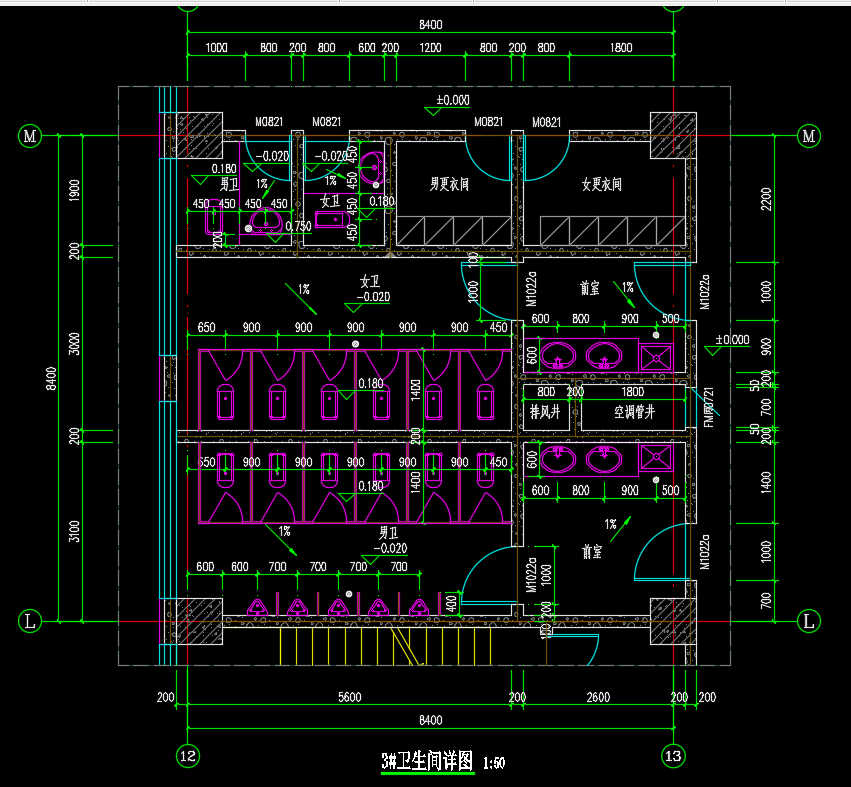

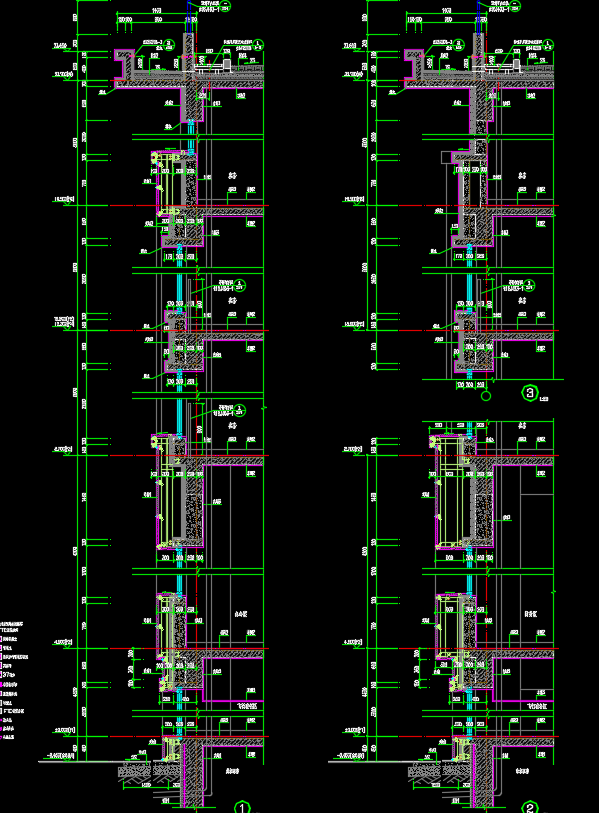

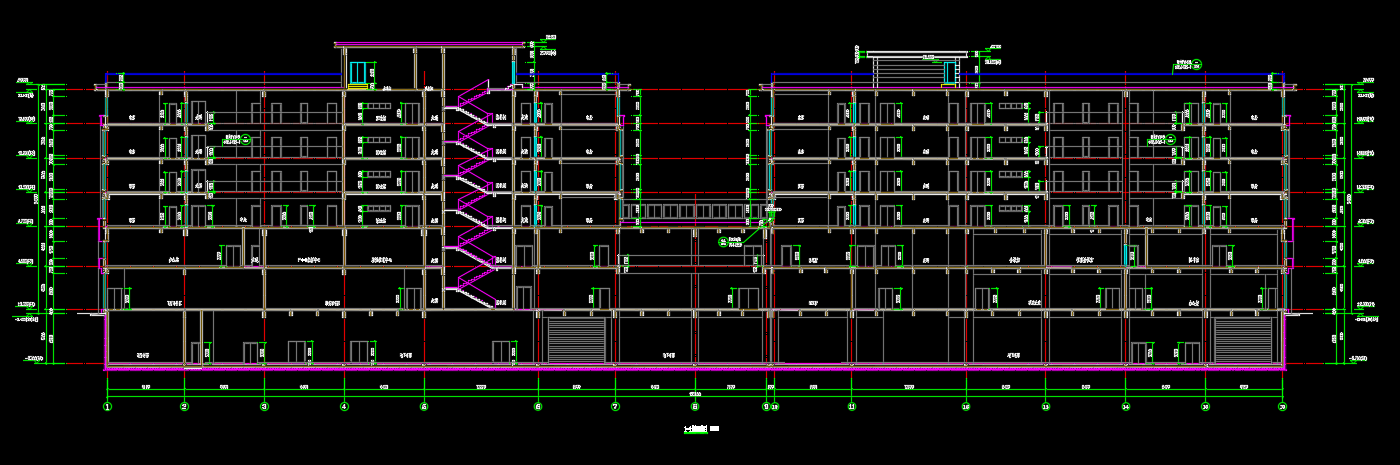

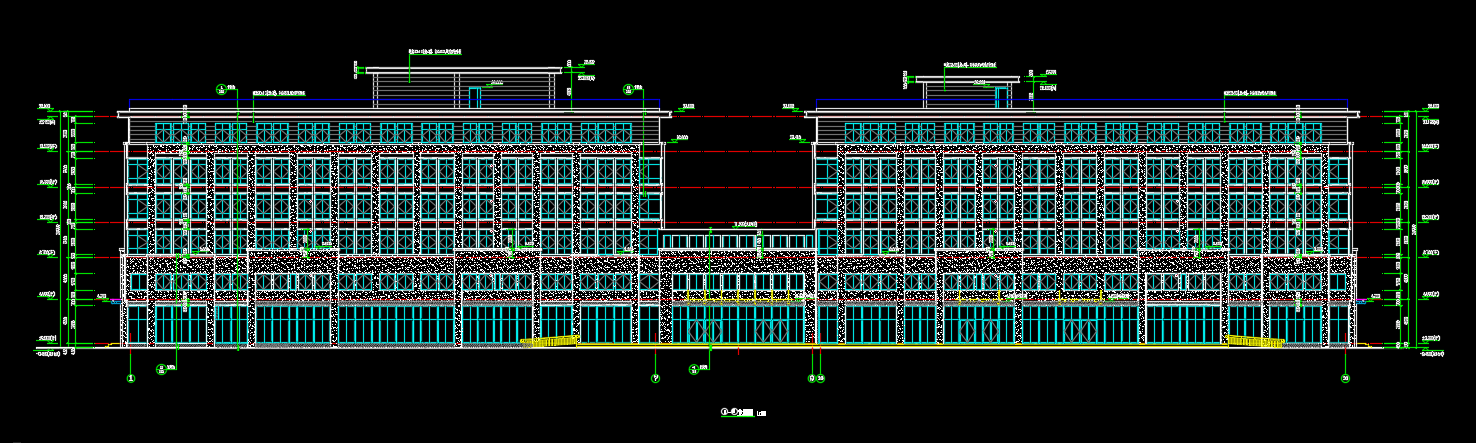

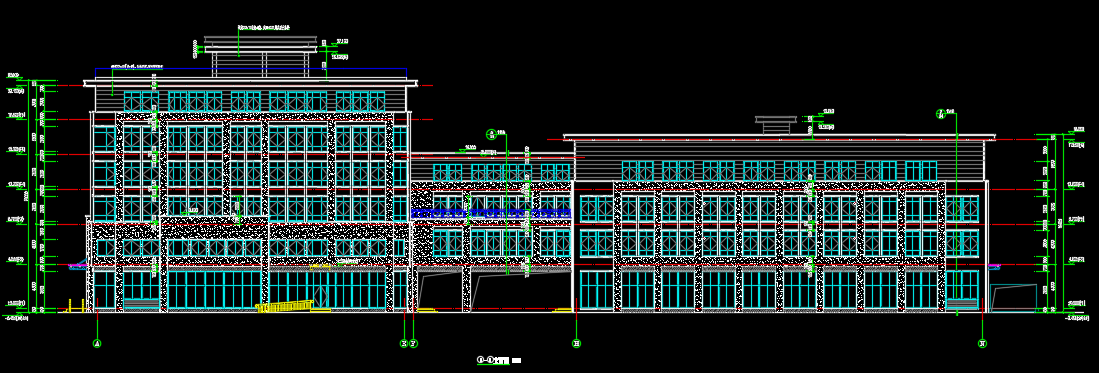

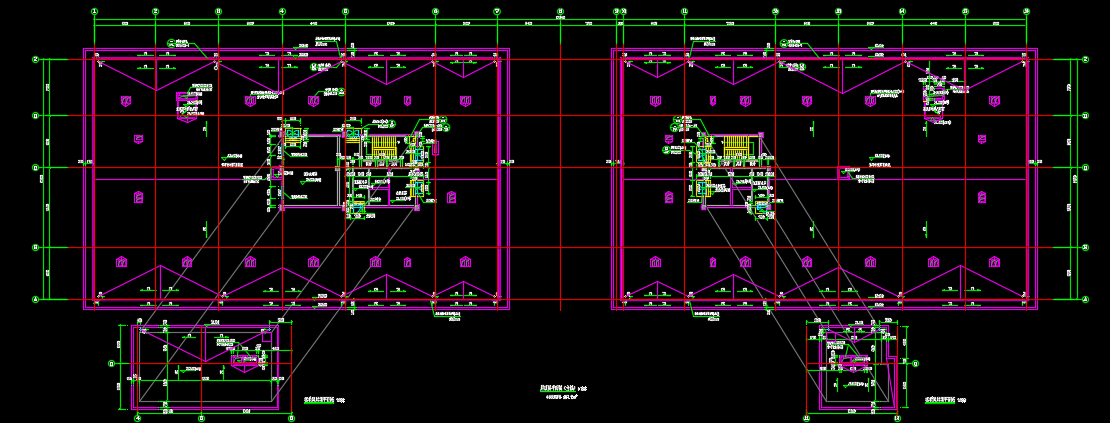

六层框架结构酒店+办公楼建筑施工图纸包括了立面图、剖面图、卫生间详图、墙身大样图、汽车坡道二坡道中心线展开剖面图、汽车坡道二平面图、地下一层平面图(主楼)、首层平面图(主楼)、三层平面图(主楼)、六层平面图(主楼)、屋顶层平面图(主楼)、平面详图、4#楼电梯及详图、墙身详图等。
资料截图
  • 六层框架结构酒店+办公楼建筑施工图纸
  • 六层框架结构酒店+办公楼建筑施工图纸
  • 六层框架结构酒店+办公楼建筑施工图纸
  • 六层框架结构酒店+办公楼建筑施工图纸
  • 六层框架结构酒店+办公楼建筑施工图纸
  • 六层框架结构酒店+办公楼建筑施工图纸
  • 六层框架结构酒店+办公楼建筑施工图纸
