三层框架结构医疗中心综合楼建筑施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-16
  • 资料类型:RAR
  • 资料大小:2.59 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
三层框架结构医疗中心综合楼建筑施工图纸
工程总建筑面积5555.6㎡,地上三层,建筑等级二级,耐火等级二级,抗震设防烈度6度,框架结构,主体结构使用年限50年。

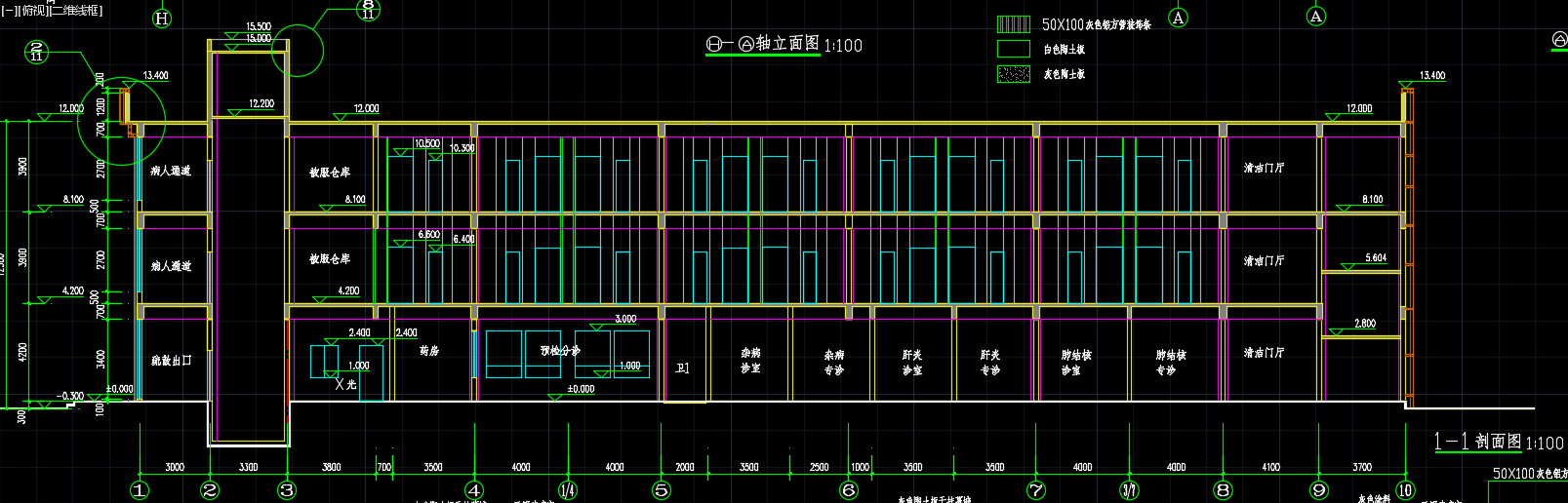

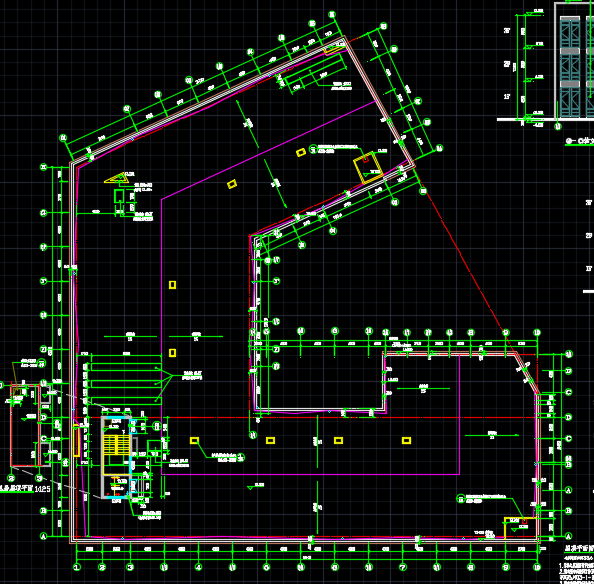

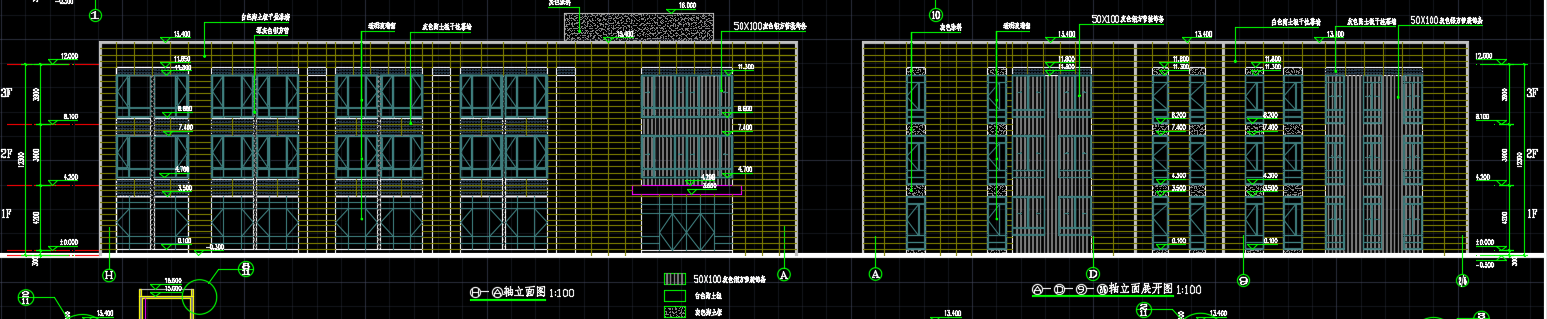

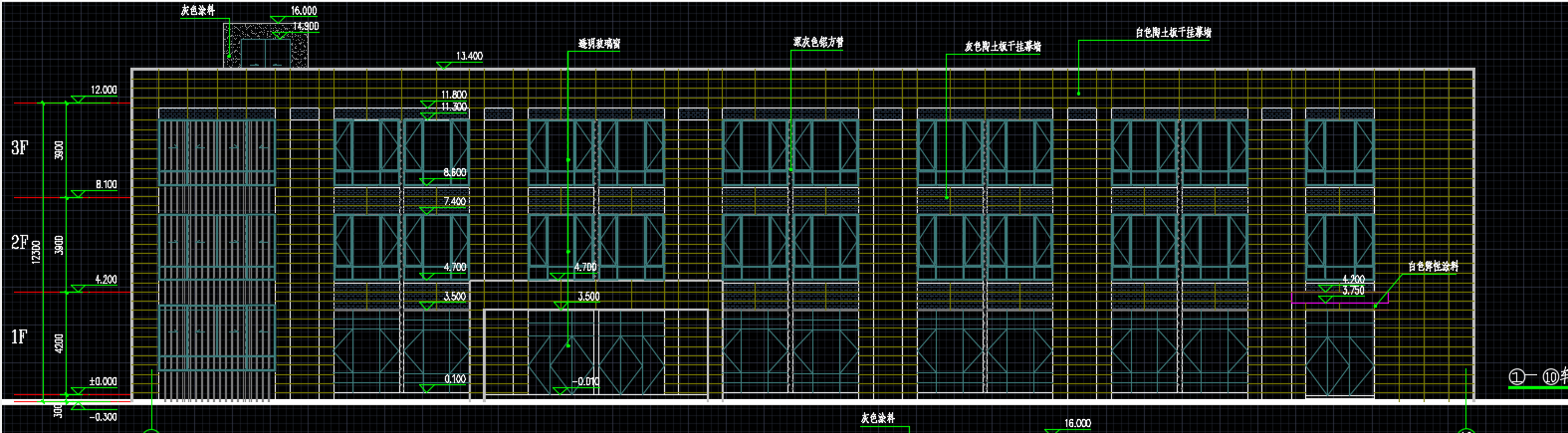

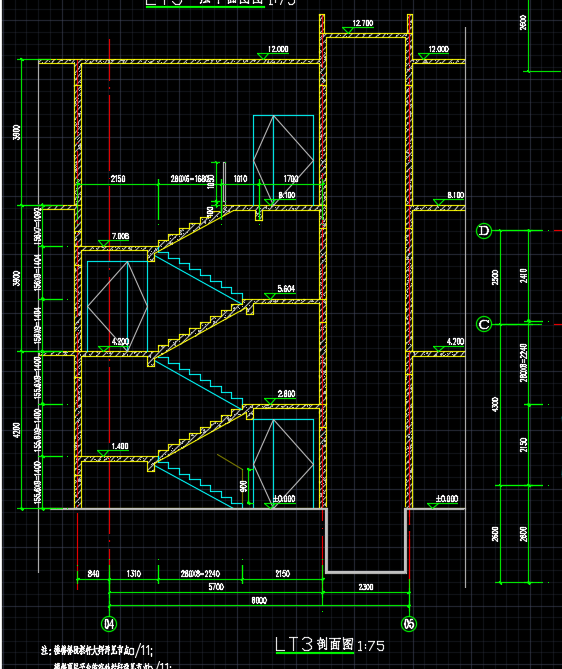

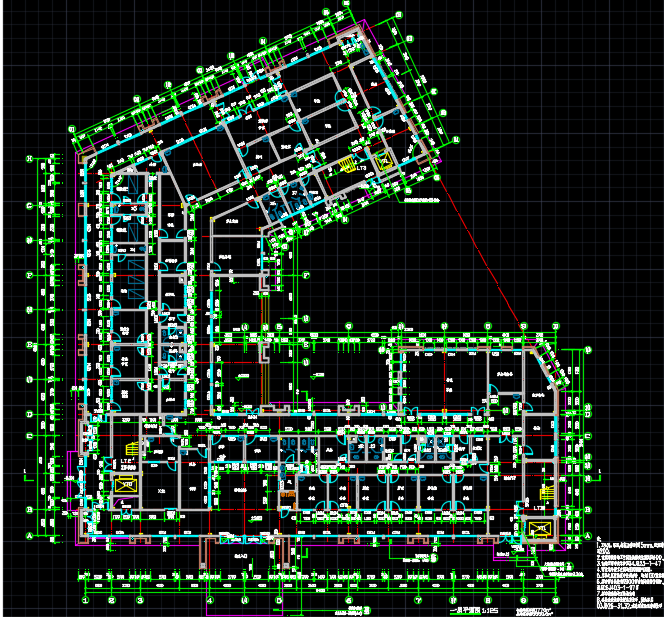

三层框架结构医疗中心综合楼建筑施工图纸包括了一层平面图、二层平面图、三层平面图、屋面平面图、立面图、剖面图、楼梯大样图、电梯大样图、卫生间大样图、节点大样图等。
资料截图
  • 三层框架结构医疗中心综合楼建筑施工图纸
  • 三层框架结构医疗中心综合楼建筑施工图纸
  • 三层框架结构医疗中心综合楼建筑施工图纸
  • 三层框架结构医疗中心综合楼建筑施工图纸
  • 三层框架结构医疗中心综合楼建筑施工图纸
  • 三层框架结构医疗中心综合楼建筑施工图纸
