三层框架结构幼儿园建筑施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-16
  • 资料类型:RAR
  • 资料大小:1.71 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
三层框架结构幼儿园建筑施工图纸
总建筑面积: 1897.44㎡,其中:教学楼建筑面积: 1699. 85㎡,食堂建筑面积: 119.50㎡,水泵房建筑面积: 78.09 ㎡,建筑层数:地上三层。建筑高度: 13.05米。主要功能:幼儿园生活用房、服务用房、教师办公用房。建筑结构类型:框架。建筑设计使用年限: 50年。耐火等级:二级。建筑抗震设防列度:6度。

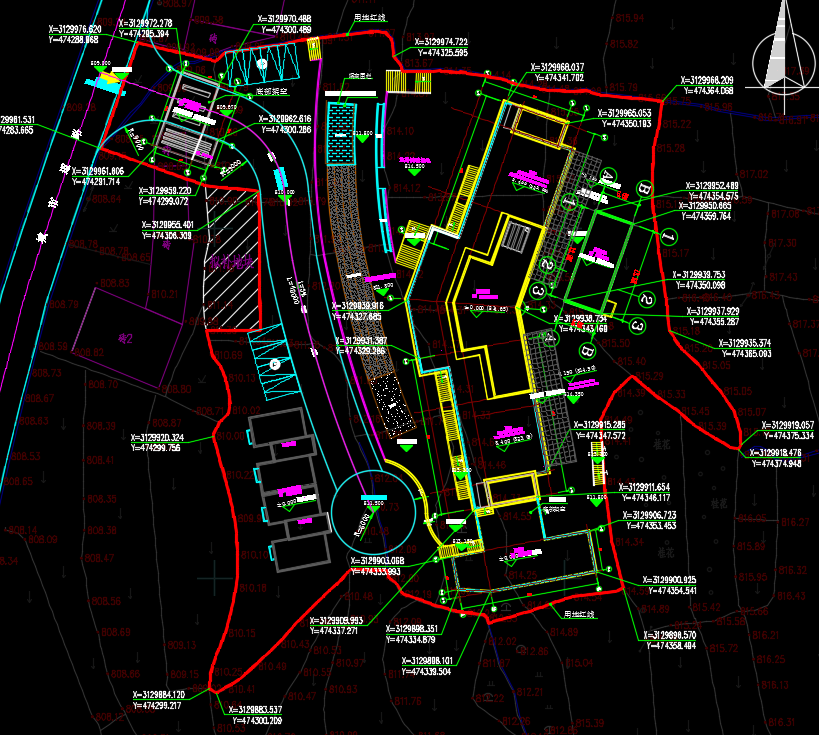

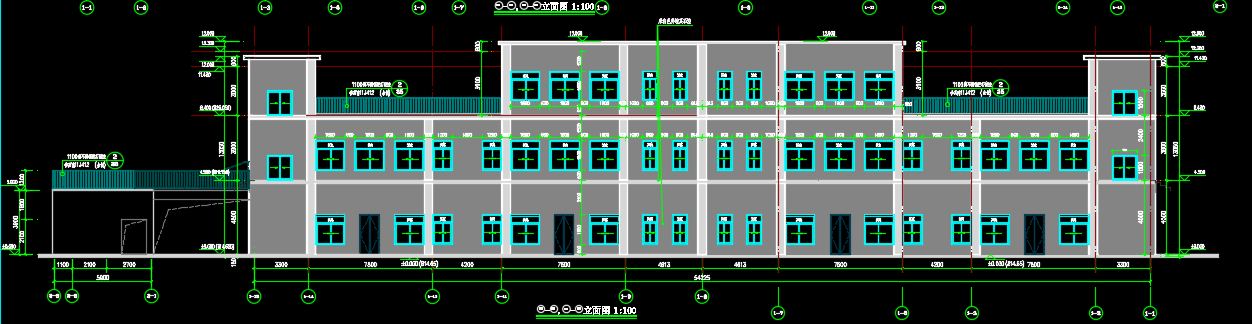

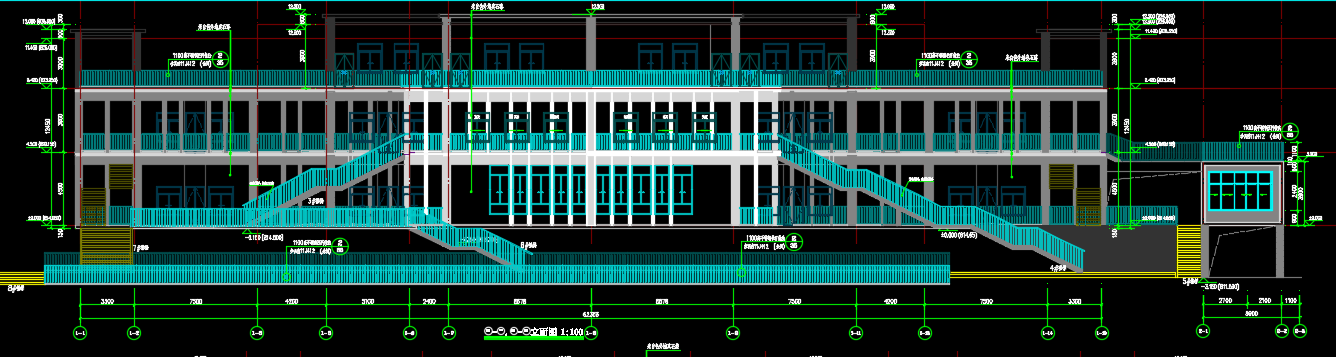

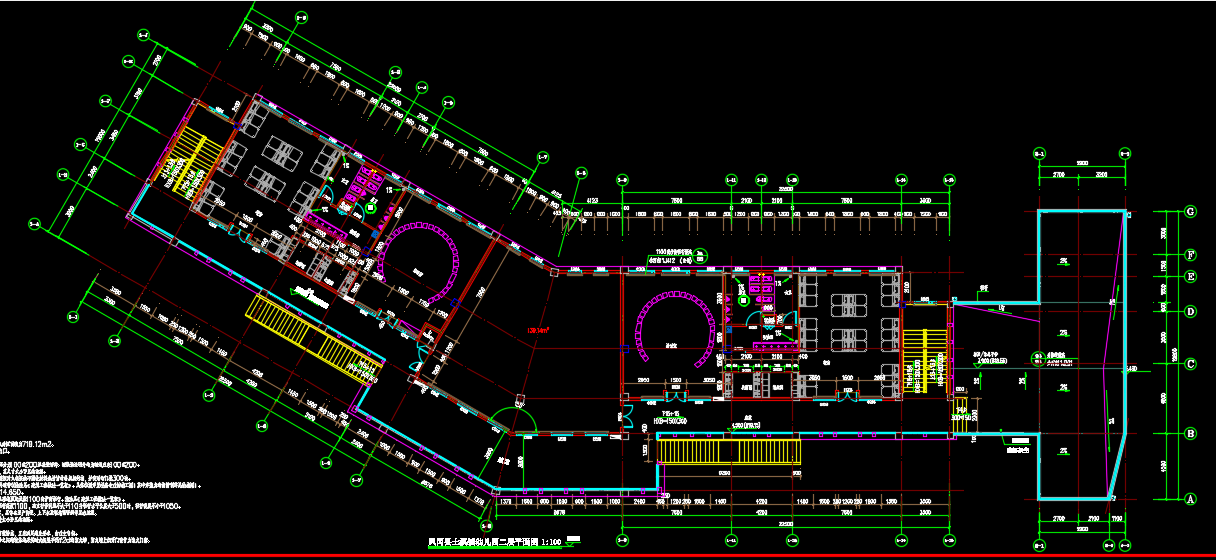

三层框架结构幼儿园建筑施工图纸包括了总平面图、日照分析图、一层平面图、二层平面图、三层/屋顶层平面图、立面图、1#楼梯大样图、2#楼梯大样图、墙身节点大样图、卫生间大样图、门窗大样图、水泵房平面图、轴立面图、剖面图、墙身做法大样图等。
资料截图
  • 三层框架结构幼儿园建筑施工图纸
  • 三层框架结构幼儿园建筑施工图纸
  • 三层框架结构幼儿园建筑施工图纸
  • 三层框架结构幼儿园建筑施工图纸
  • 三层框架结构幼儿园建筑施工图纸
  • 三层框架结构幼儿园建筑施工图纸
