十层框剪结构医疗综合楼建筑施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-17
  • 资料类型:RAR
  • 资料大小:13.8 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
十层框剪结构医疗综合楼建筑施工图纸
本项目总用地面积:26168平方米(未含后勤保障用房用地),总建筑面积:125280平方米(未含后勤保障用房建筑面积),不含保温层。医疗综合楼地下1层,地上10层,局部11层。建筑高度47.35m,为一类高层建筑,建筑耐火等级为一级,地下室防水等级为一级,屋面防水等级为I级。结构形式为现浇钢筋混凝土框架-剪力墙结构。
十层框剪结构医疗综合楼建筑施工图纸包括了地下一层平面图、三-八层平面图、十层平面图、机房层平面图、屋顶平面图、地下一层平面防火分区示意图、首层平面防火分区示意图、三-八层平面防火分区示意图、机房层防火分区示意图、立面图、展开立面图、1#楼梯详图、B核心筒详图、一层卫生间详图、 三~八层卫生间详图、墙身详图、门窗详图等。
资料截图

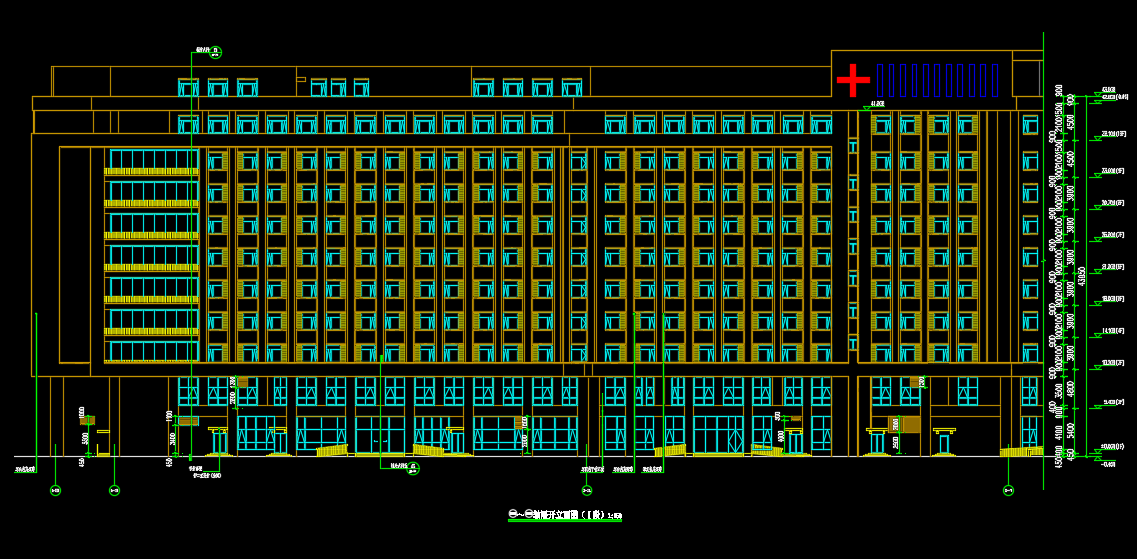

  • 十层框剪结构医疗综合楼建筑施工图纸

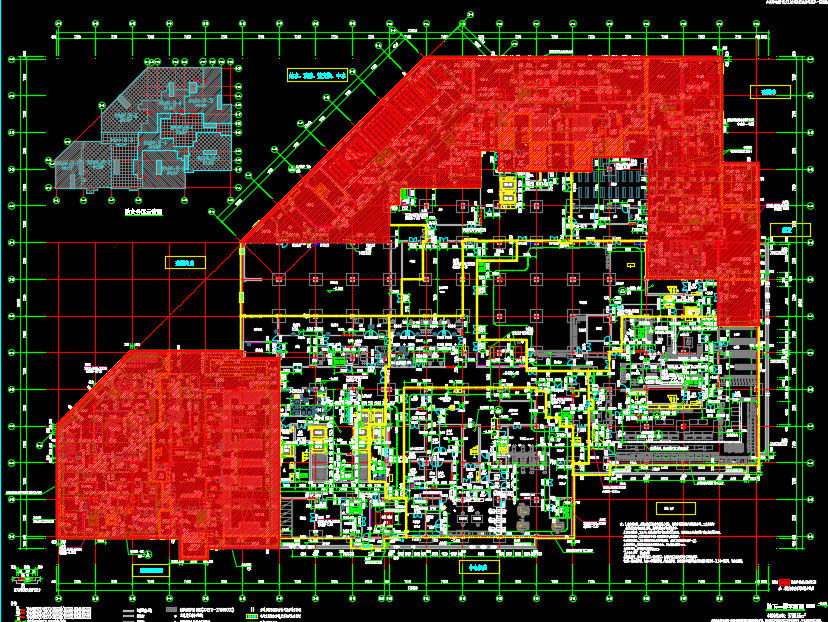

  • 十层框剪结构医疗综合楼建筑施工图纸

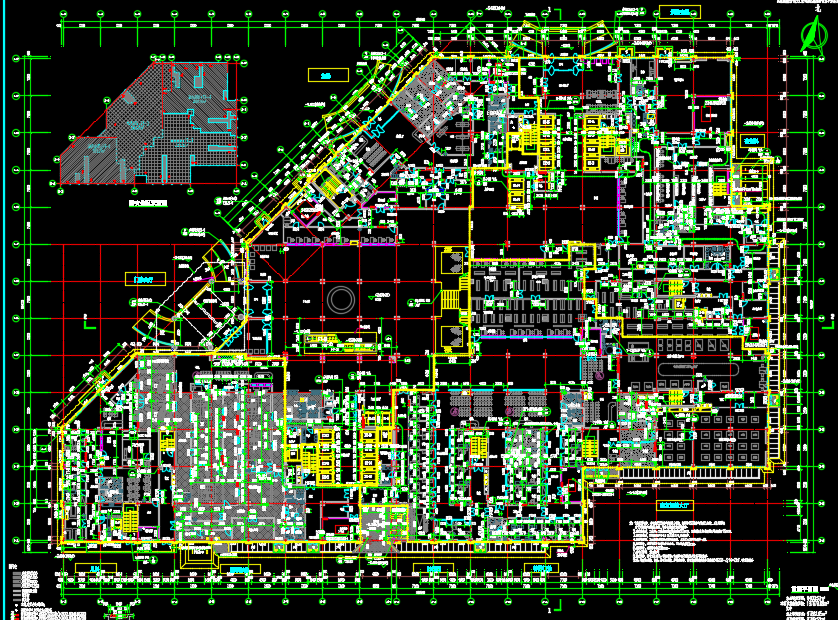

  • 十层框剪结构医疗综合楼建筑施工图纸

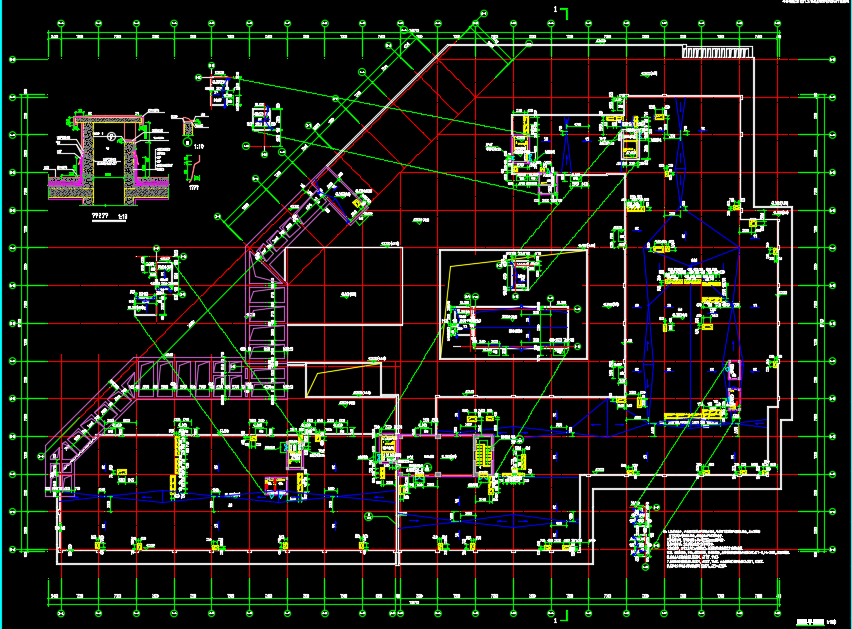

  • 十层框剪结构医疗综合楼建筑施工图纸

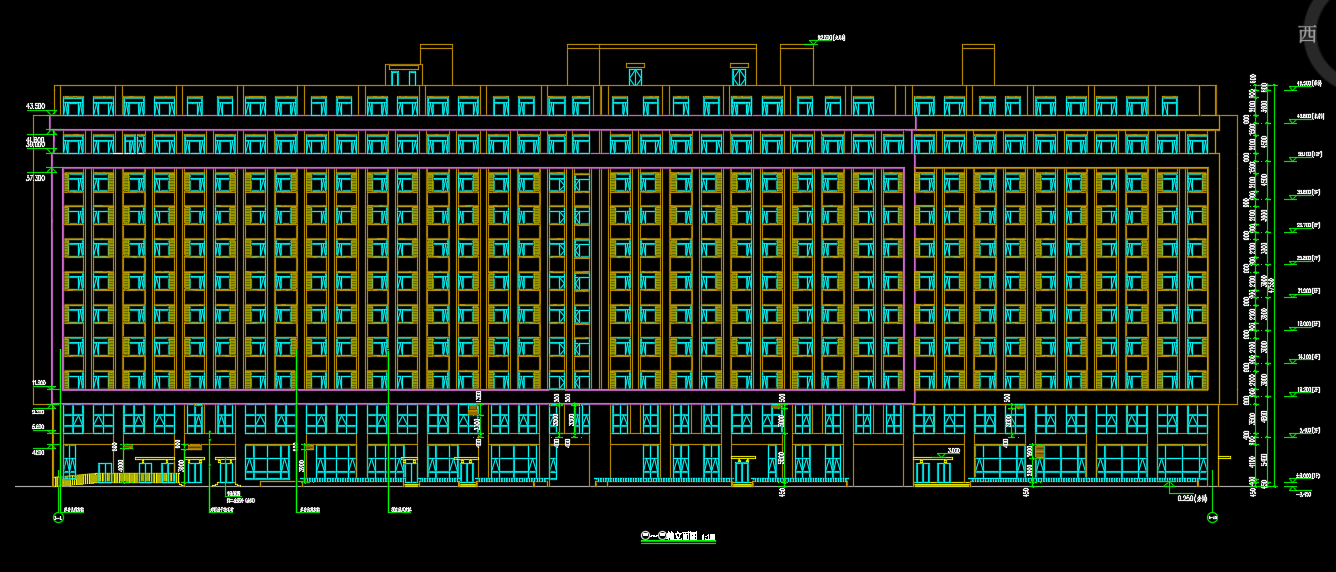

  • 十层框剪结构医疗综合楼建筑施工图纸

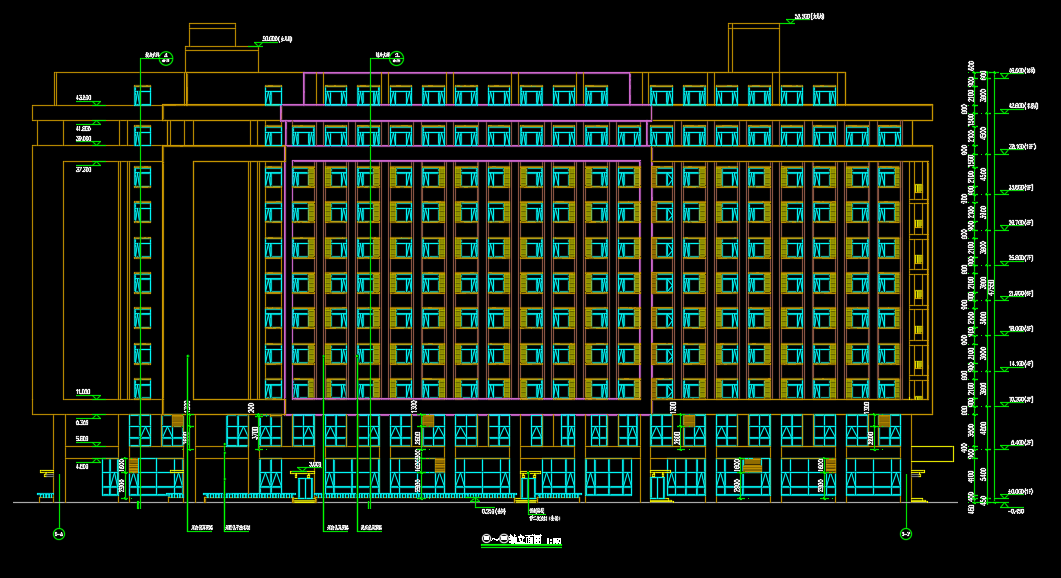

  • 十层框剪结构医疗综合楼建筑施工图纸
