多层混凝土结构火车站站房建筑施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-18
  • 资料类型:RAR
  • 资料大小:131 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
多层混凝土结构火车站站房建筑施工图纸
本工程主要包括站房工程,其中含南北站房、高架站房及设备用房等。主站房建筑规模27581.5m2,不含预留商业面积5168.6m2以及站前平台4690.4m2,其中:南站房建筑面积8395.3m2;高架站房建筑面积7404.8m2;北站房建筑面积11781.4m2。北站房广场标高为-7.100m,站前平台标高-0.200m, 地上三层,标高为-7.000m、±0.000m、8.500m,在15.000m标高设商业夹层,层高分别7.000m, 8.500m,6.500m。南站房室外广场标高-0.100m,地上二层,标高为0.000m, 8.500m,在15.000m标高设商业夹层;地下一层,标高-8.250m。南北站房之间在8.500米标高设高架候车层,层高14.50~21.10米。建筑规模:特大型旅客车站,建筑设计等级为一级,耐久年限为地下100年,地上50年。耐火等级:站房地面以上为二级,地下为一级。主体为钢筋混凝土结构,屋架为钢结构。建筑结构安全等级:二级,设计基准期:50年,设计使用年限(耐久性):100年,抗震设防烈度:7度。

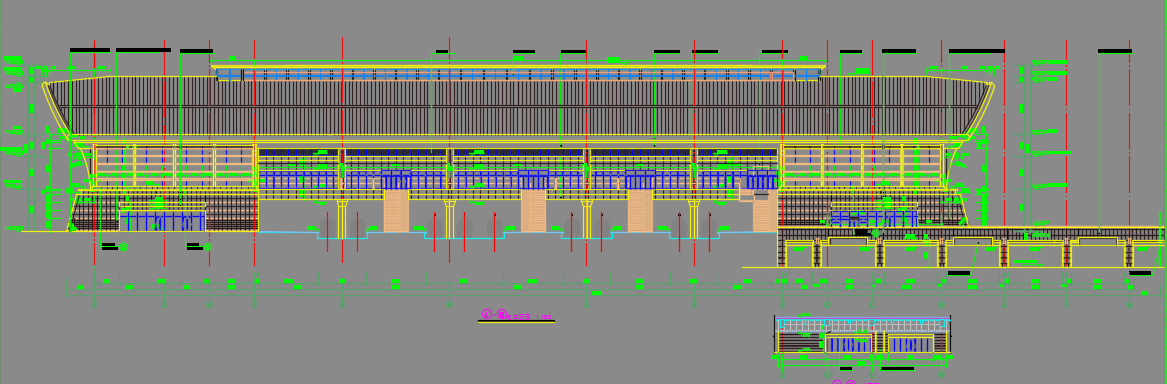

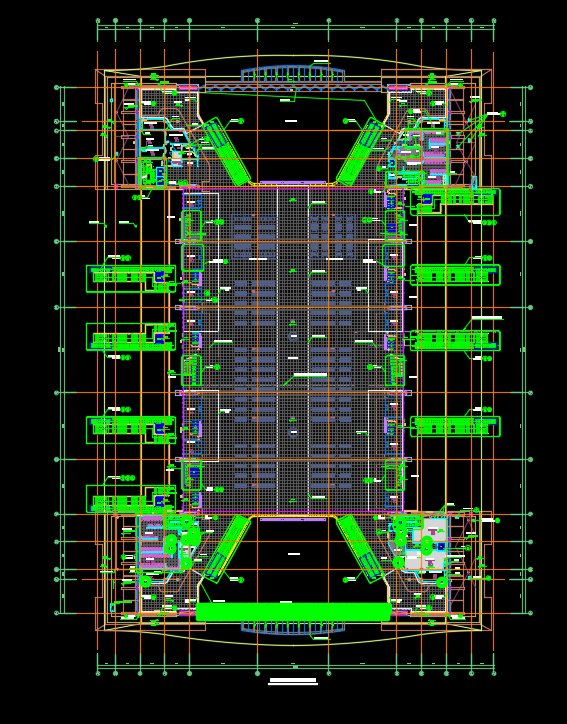

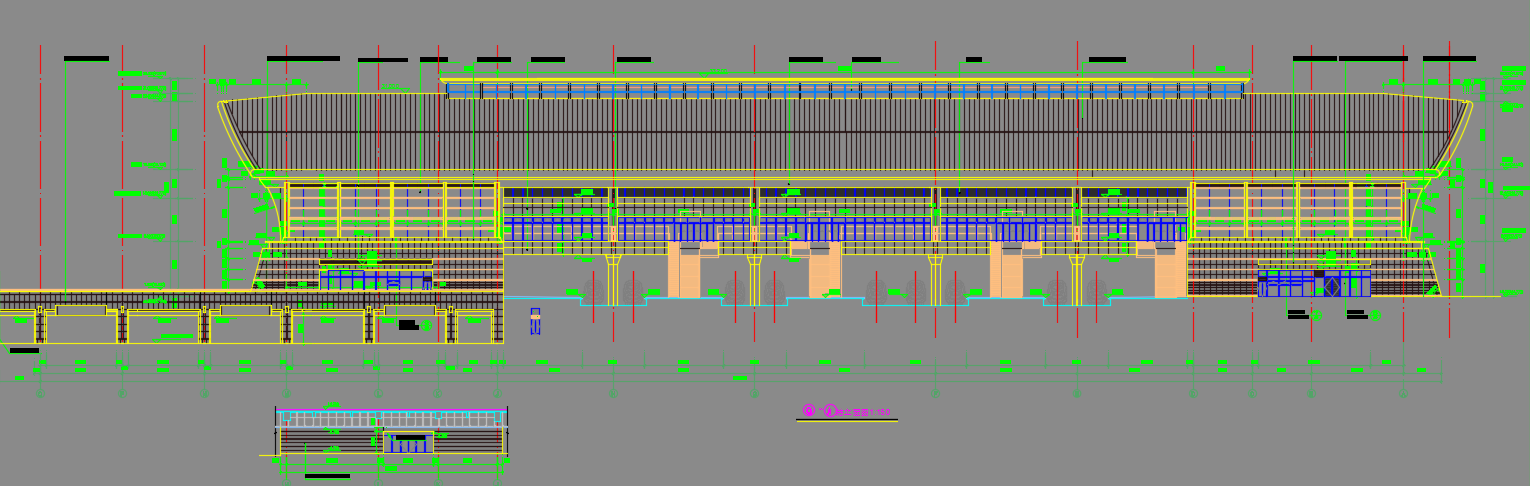

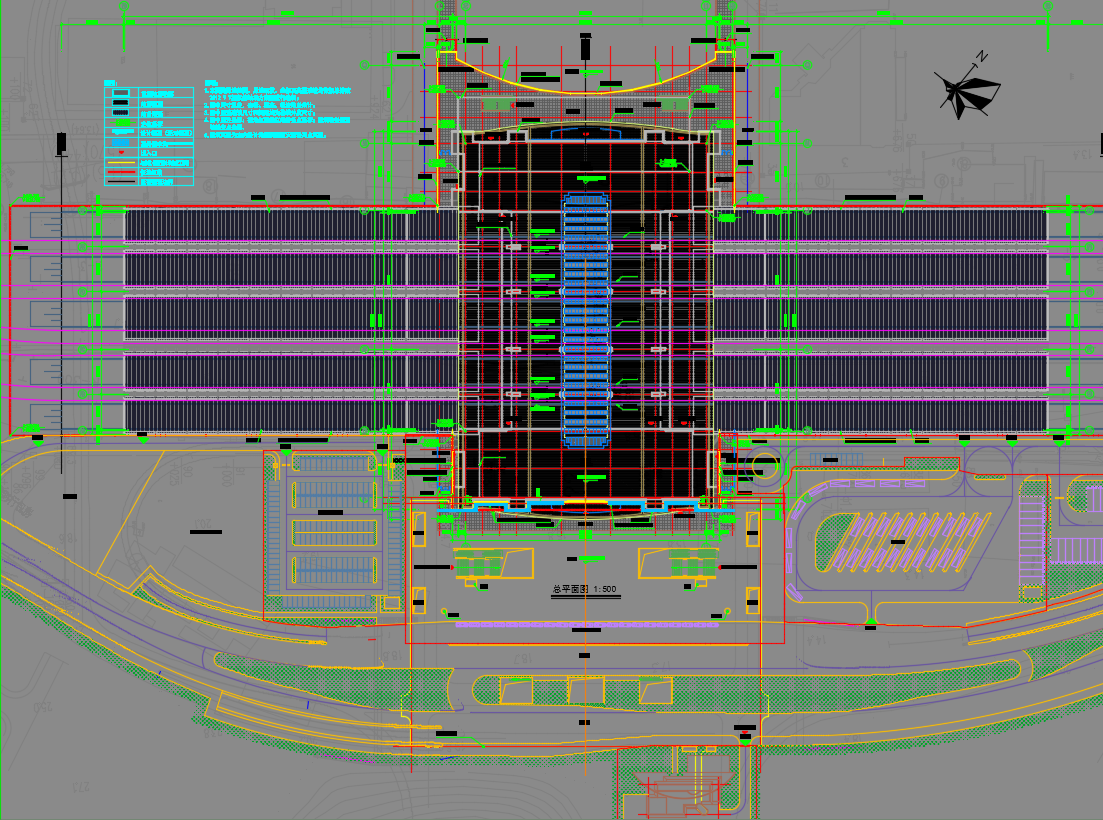

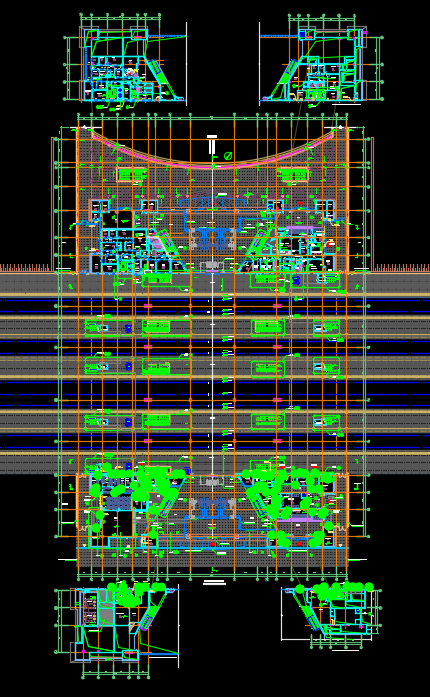

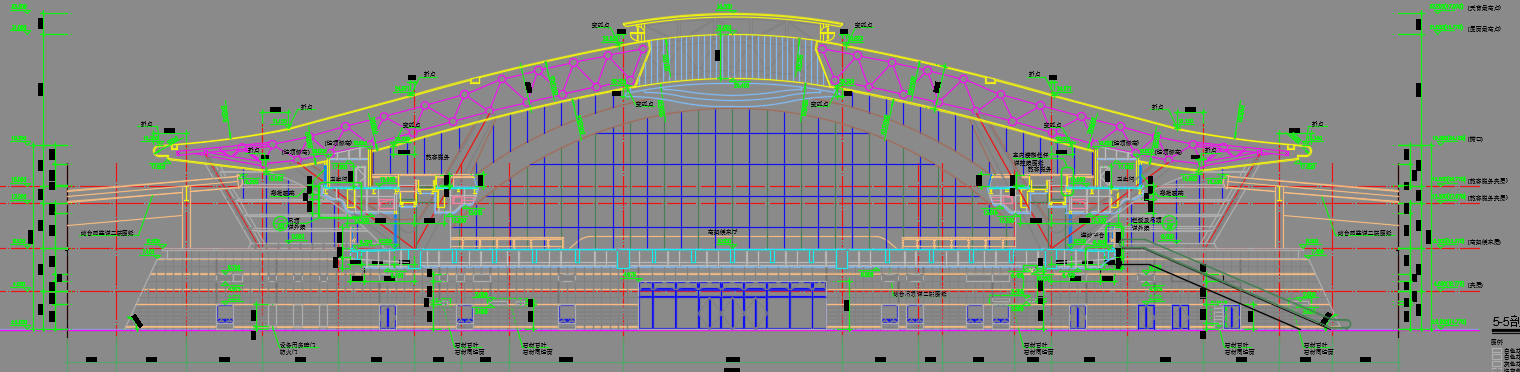

多层混凝土结构火车站站房建筑施工图纸包括了防火分区示意图、总平面图、-8.31标高(出站层)组合平面图、15.000标高(旅客服务夹层)组合平面图、屋顶平面图、15.000标高(旅客服务夹层)Ⅰ/Ⅱ/Ⅲ段平面图、马道平面图、管线综合图、立面图、剖面图、详图、墙身详图、节点详图、消防泵房详图、消防水箱间详图、变电所详图、门窗详图、卫生间详图等。
