体育场项目全套建筑施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-30
  • 资料类型:RAR
  • 资料大小:294MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
体育场项目全套建筑施工图纸
建筑概况: 拟建的体育场为可容纳约40000座观众规模的甲级大型体育场,满足举办全国性和单项国际比赛。 能够达到多个项目国家级冬季训练基地场地及配套设施要求。可举办全国性足球比赛,全国性田径比赛,综合运动会开、闭幕式,演唱会,大型活动等。 、体育场看台分布为东区与西区,其中西区分为上层与下层。看台区包含有普通观众席,、VIP观众席,VIP观众包厢,主席台VVIP席,媒体席位,残疾人席位。其他功能上配置有室外观众休息平台、训练场、赛事运营(赛事组委区、媒体区、运动员区、裁判员区),场馆运营办公,场馆经营配套用房及附建式I类大型地下车库等配套设施。
结构体系:体育场罩棚为整体张拉大跨度索桁架+膜结构屋面,体育场看台和附属用房为钢筋混凝土框架结构。
建筑总高度: 61.073米
层数:地上五层,地下一层
建筑面积: 90304. 52平方米
建筑类别:甲级大型体育建筑
结构设计使用年限: 50年
耐火等级:地上部分建筑耐火等级为二级地下部分建筑耐火等级为一级。
罩棚最高点结构标高:60.923m(上环梁结构中心线)
看台最高点结构标高:42.10m
建筑抗震设防烈度为8.5度。
屋面防水等级为一级,地下室防水等级为一级。
体育场坐席数: 41424席,其中普通观众座席了9287席,贵宾座席1617席,主席台120座,媒体座席240席(其中文字记者席120席,无桌台记者席120席),另设置观众无障碍坐席80席,陪护席位80席。

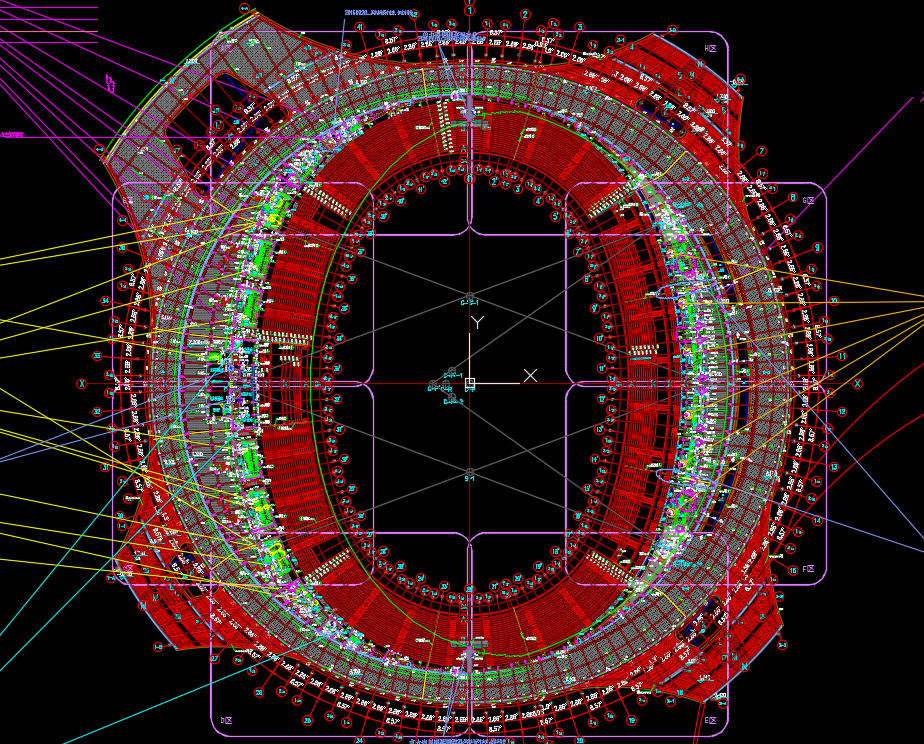

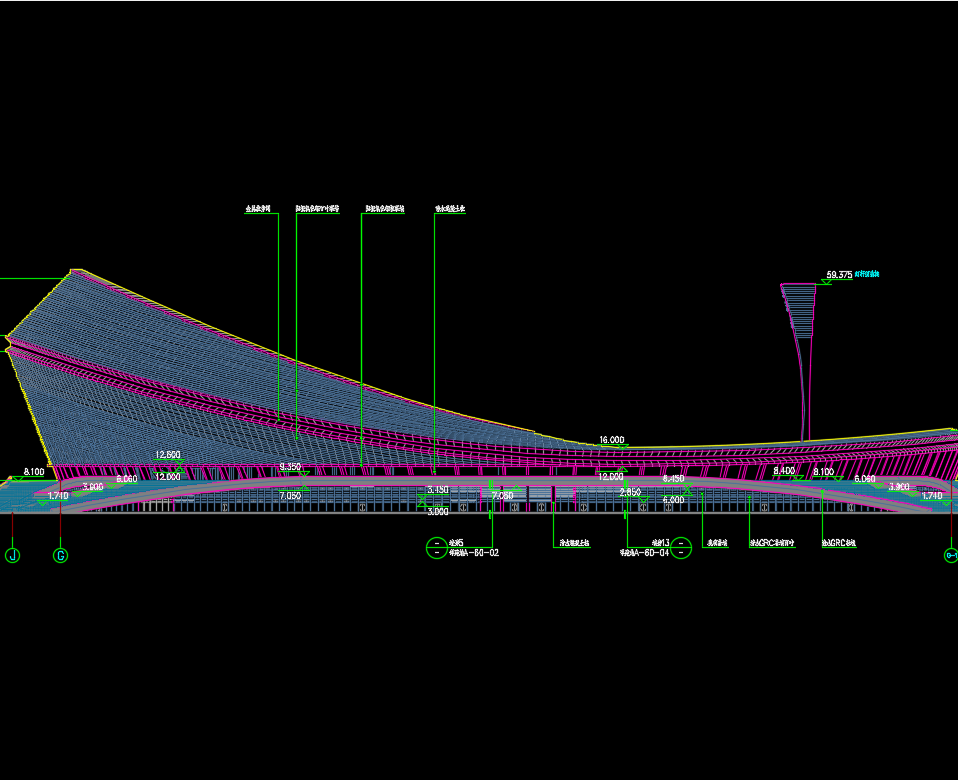

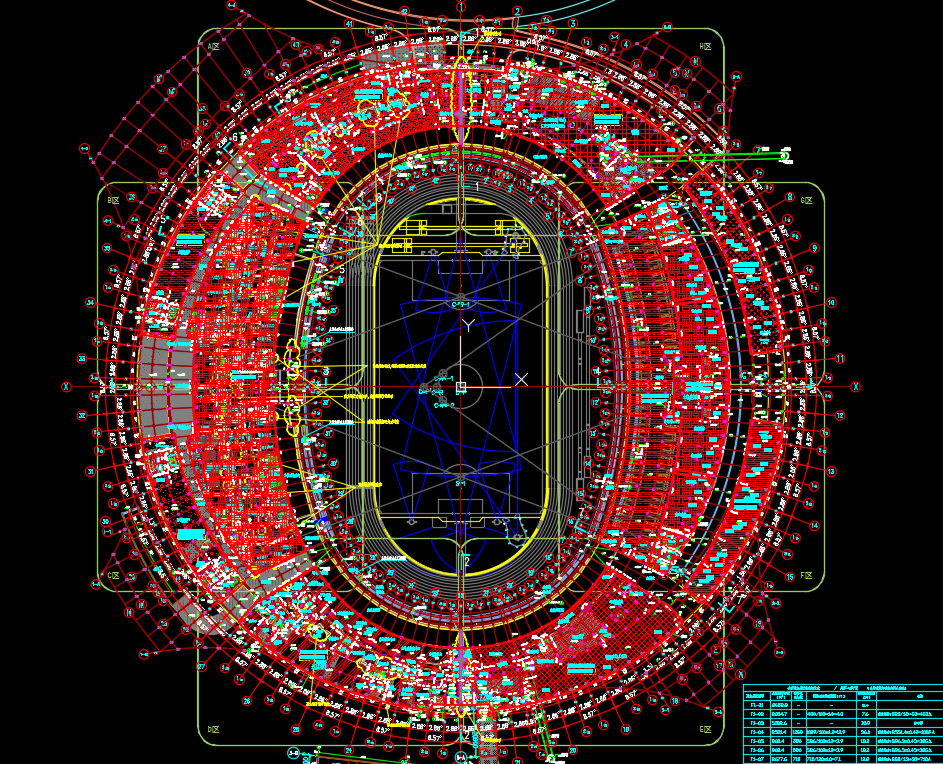

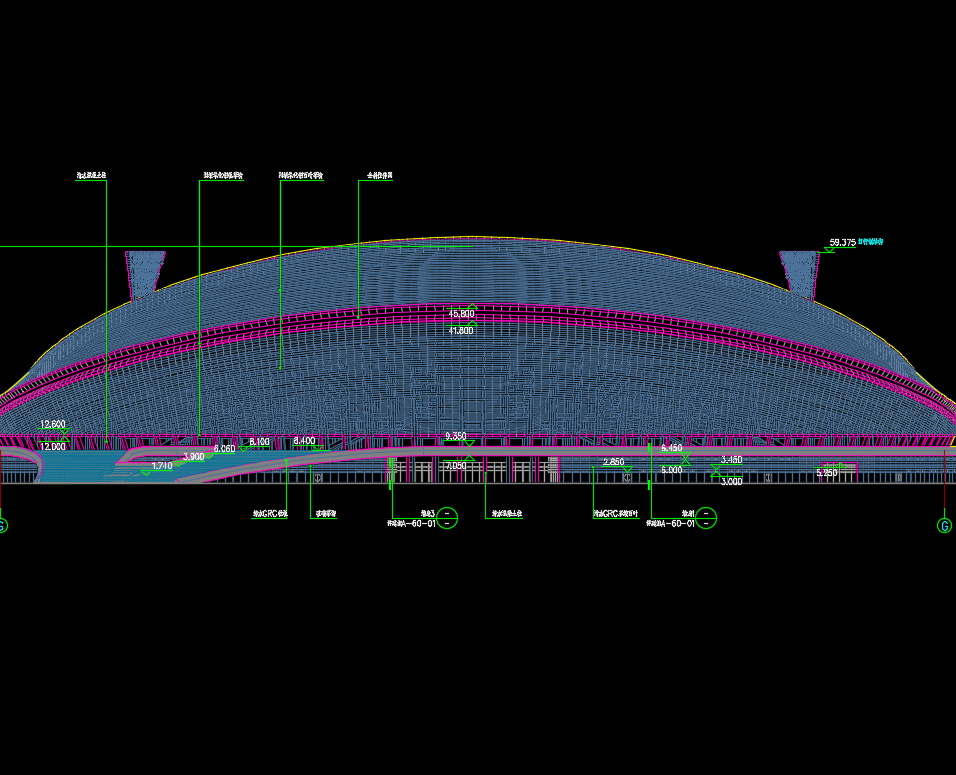

资料截图
