商业综合楼全套施工图纸(含建筑结构水电暖)第一部份
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-09-02
  • 资料类型:RAR
  • 资料大小:107 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
商业综合楼全套施工图纸(含建筑结构水电暖)第一部份
项目开发建设为集5星级酒店、4星级酒店、精品酒店、甲级办公楼、剧院、博物馆、图书馆、大型室外商业街、百货及单体商业于一身的城市综合体。地上建筑由两栋超高层(包括:1栋310.400米高5星级酒店+办公塔楼,1栋313.4米高办公塔楼)及百货与宴会裙房,1栋商业+精品酒店,1栋剧院、1栋博物馆、1栋图书馆及5栋单体商业建筑组成;地下建筑由地下商业、设备用房、机动车库组成。

包括、楼梯大样、电梯大样、卫生间大样、墙身大样、门窗大样平面图、立面图、剖面图、1号楼基础详图、基顶~ 负三层板面标高墙柱详图、负三层板面~负二层板面标高墙柱详图、负二层板面~负一层板面标高墙柱详图、负一 层板面r七层板面标高墙柱平面布置图、负一层板面心七层板面标高墙柱详图、七层板面~屋面标高墙柱平面布置图、七层板面r屋面标高墙柱详图、-层结构平 面布置图、一层剔除范围示意图、三层结构平 面布置图、四、 五层结构平面布置图等,供大家参考!

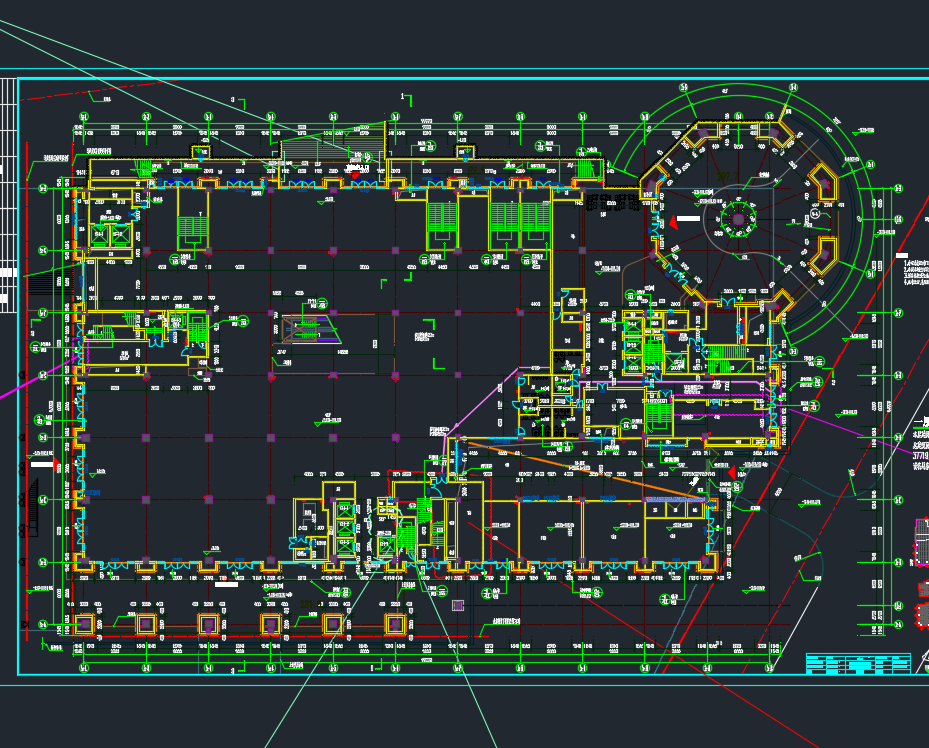

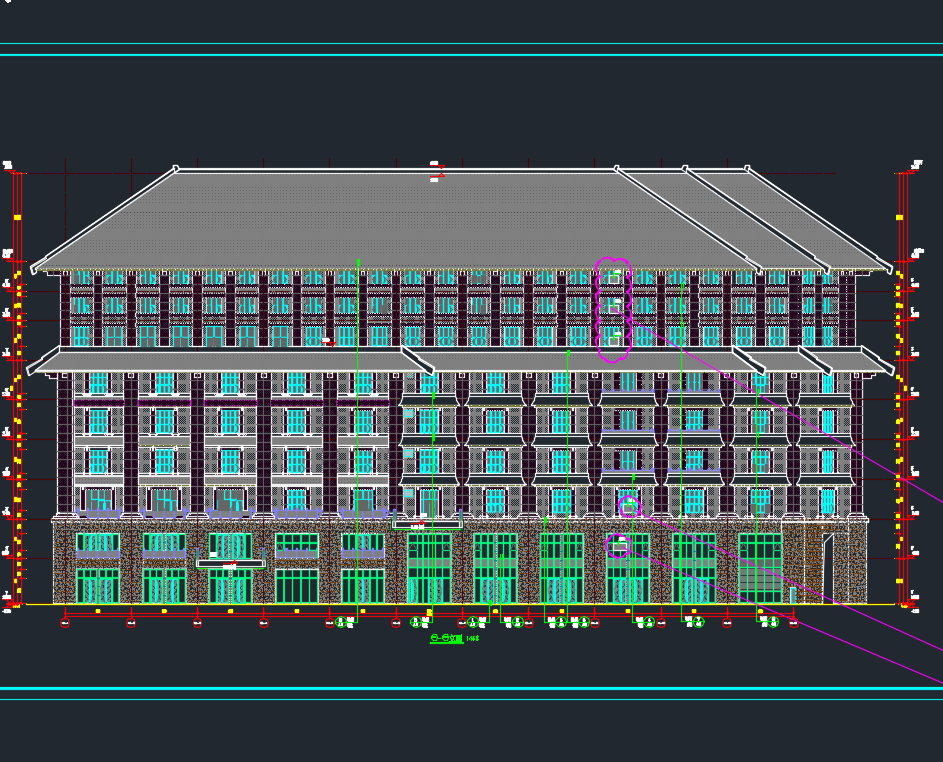

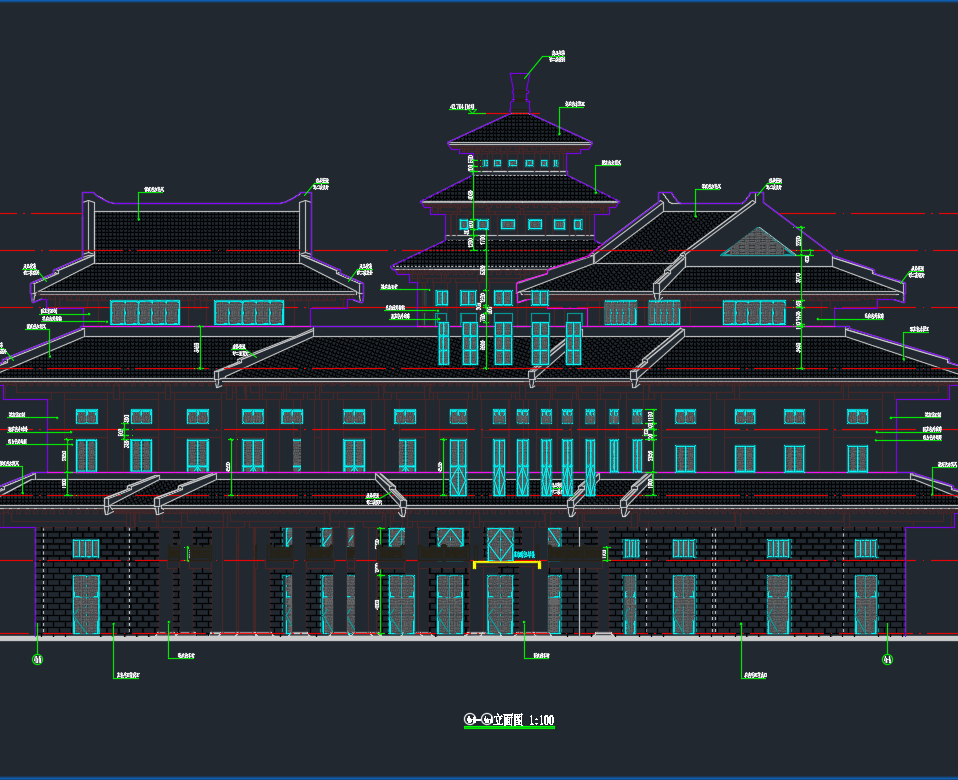

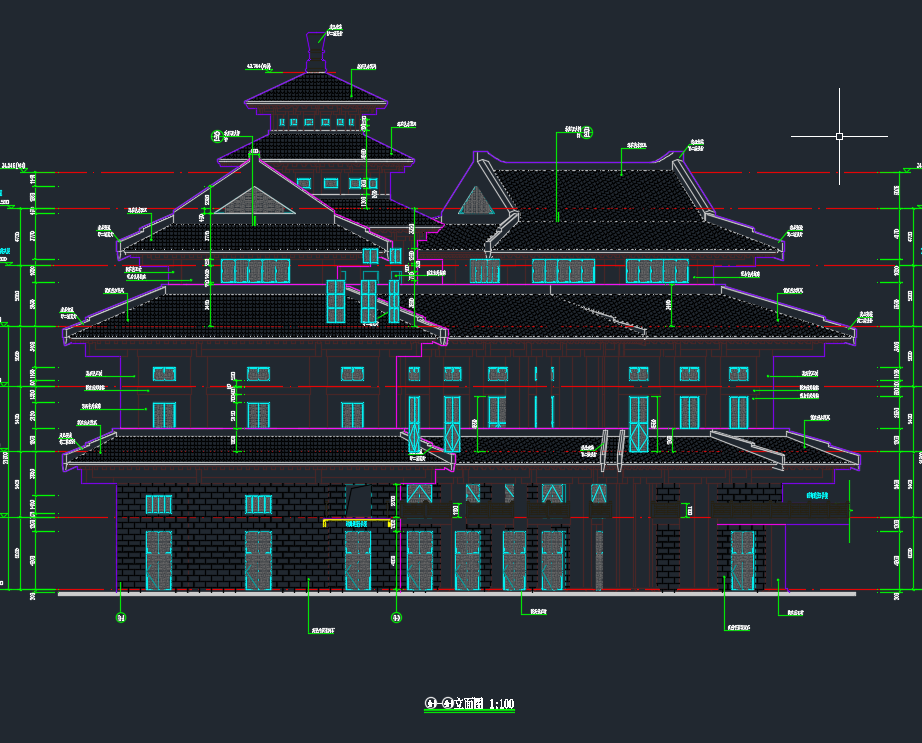

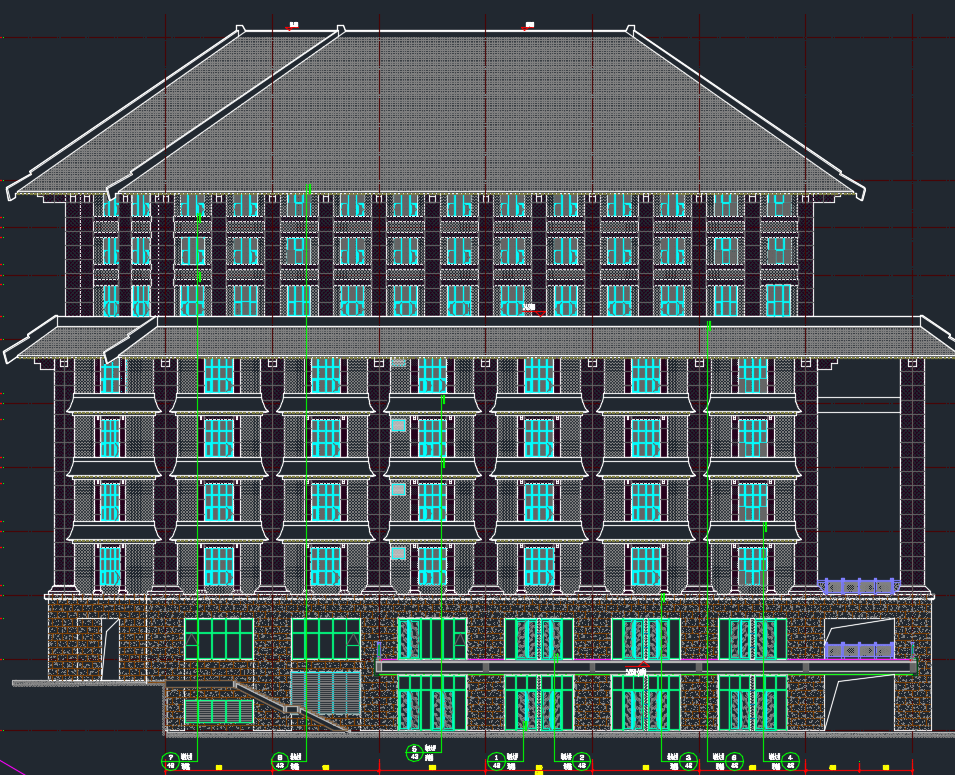

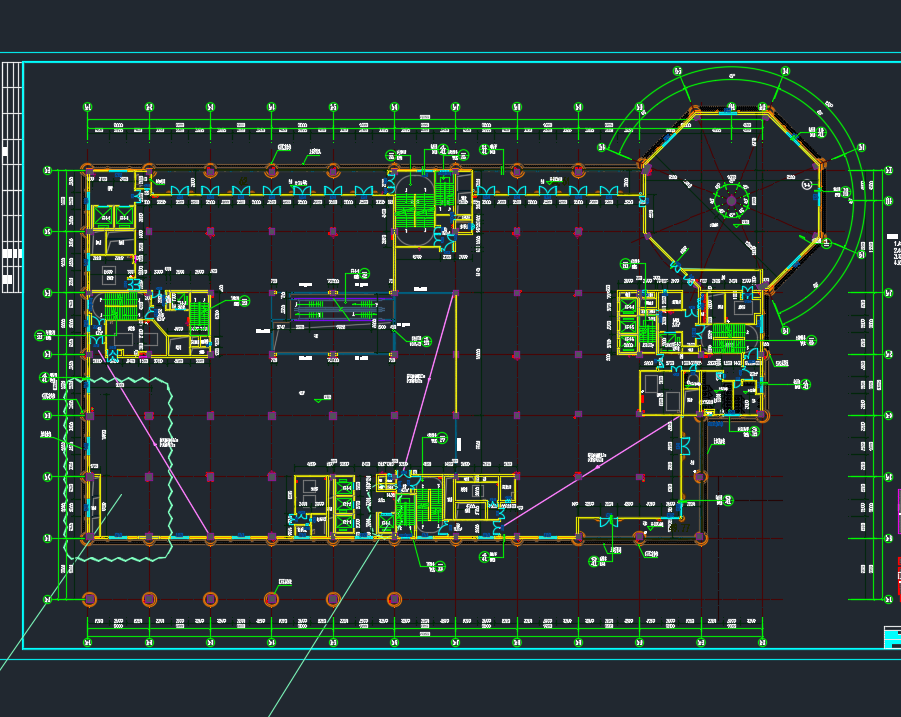

资料截图
  • 商业综合楼全套施工图纸(含建筑结构水电暖)第一部份
  • 商业综合楼全套施工图纸(含建筑结构水电暖)第一部份
  • 商业综合楼全套施工图纸(含建筑结构水电暖)第一部份
  • 商业综合楼全套施工图纸(含建筑结构水电暖)第一部份
  • 商业综合楼全套施工图纸(含建筑结构水电暖)第一部份
  • 商业综合楼全套施工图纸(含建筑结构水电暖)第一部份
