总建筑面积：12977.40m2，地上建筑面积：12977.40m2，建筑规模：中等。地上17层，结构形式：剪力墙结构，建筑高度：53.80m，结构类别：二类，建筑类别：二类，抗震设防烈度：八度，合理使用年限：50年。
采暖系统
1.本工程采暖供回水接自小区换热站。
2.采暖系统为共用立管的分户独立系统，住宅户内，商业网点部分为地热采暖,局部水房采用散热器采暖。
3.一层为商业,耗热量为32KW,系统阻力为 0.040MPa.二至八层为低区,耗热量为 168KW,系统阻力为 0.070MPa.十至十七层为中区,耗热量为 216KW,系统阻力为 0.070MPa.
4.分户系统入口均设热表和除污器,按GB04K502执行。
5.采暖干、立管管材采用焊接钢管,DN≤32时丝接,DN>32时焊接，公称压力1.0MPa；
6.阀门选用:DN≥50采用铸钢蝶阀，DN≤40采用铜质闸阀。
7.采暖干管及管道井内采暖管道采用柔性泡沫橡塑绝热保温DN25~DN40保温厚度28mm，DN50~DN125保温厚度32mmDN150~DN400保温厚度36mm
8.保温管道:刷防锈底漆两遍,非保温管道:刷防锈底漆两遍，耐热色漆或银粉漆两遍,色漆颜色应与室内墙壁一致。
9.试压：管道试压严格按照(GB50242-2002建筑给水排水及采暖工程施工质量验收规范执行)
10.自动排气阀为ZP-I型,规格为DN20(DN25).
11.固定支架位置，滑动支架、吊架、托架现场确定型式和位置,应满足有关施工验收规范要求，支架形式可参照国标，没有预埋件处可采用膨胀螺栓。支架安装位置应与其他专业协调好，以免影响其他工种管道敷设。

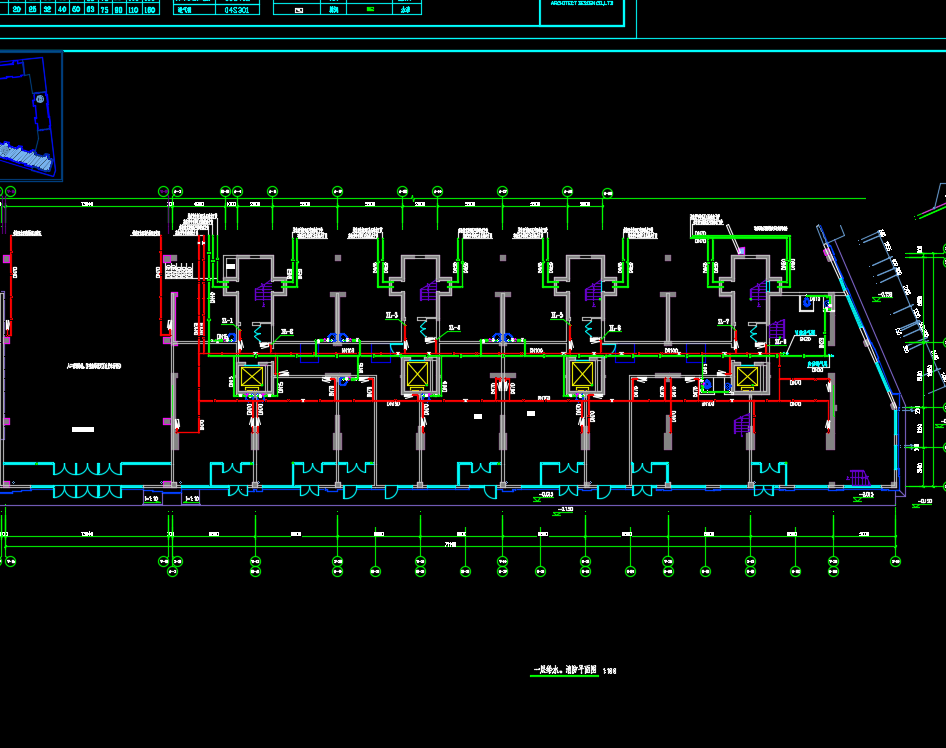

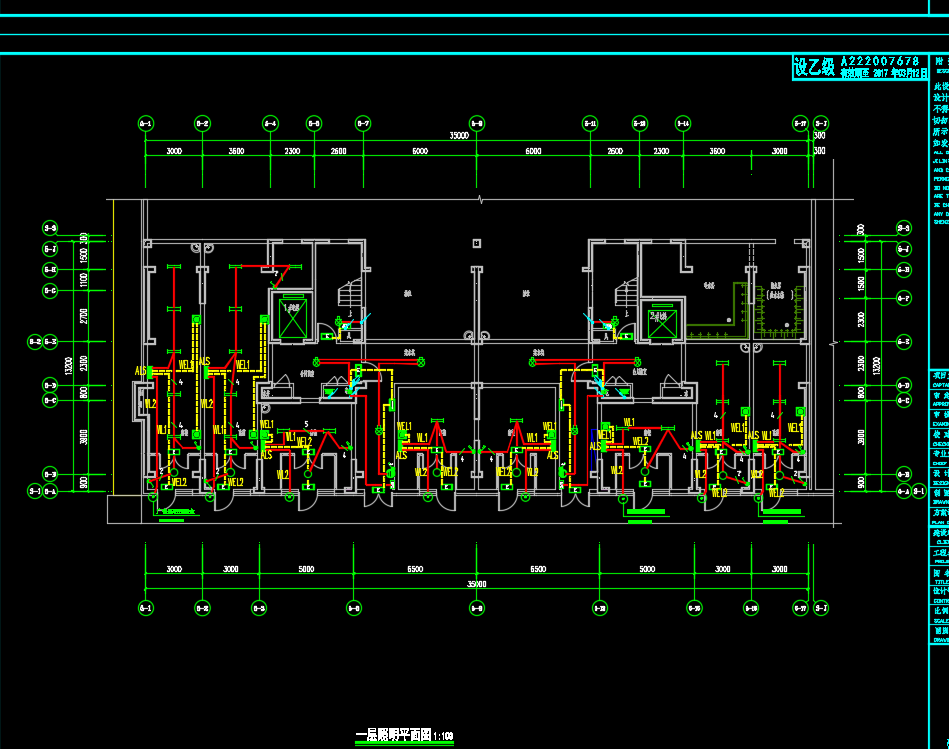

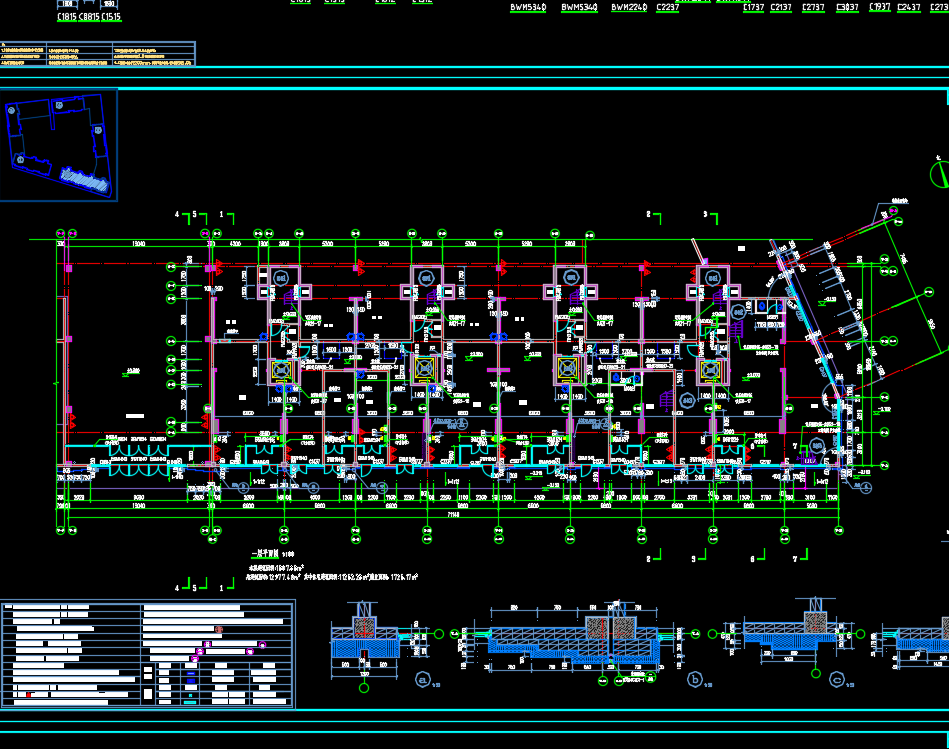

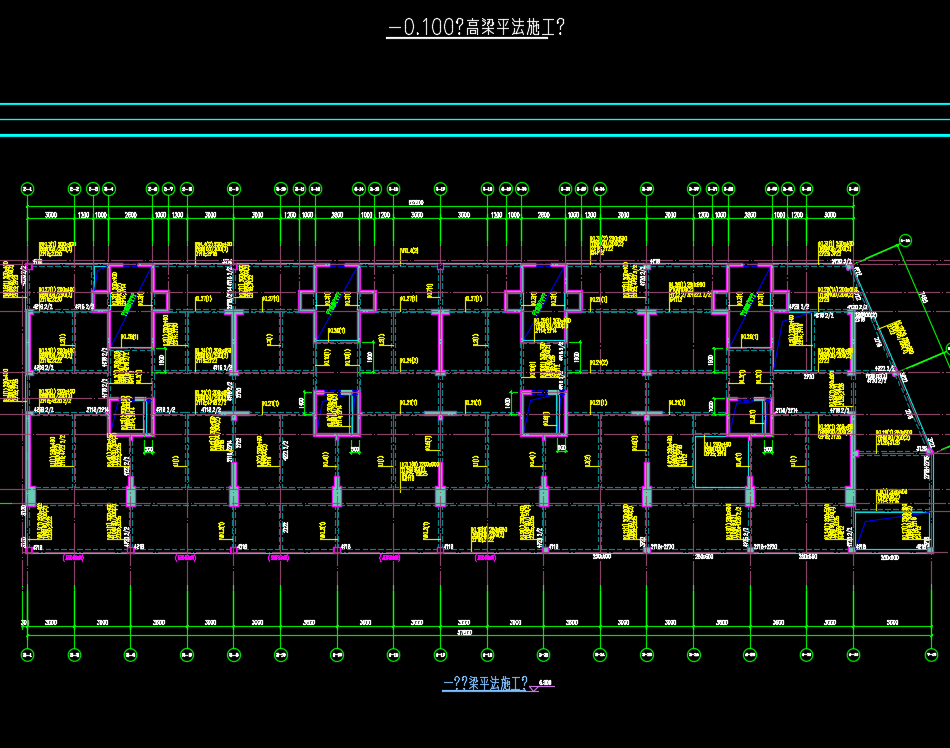

十七层剪力墙结构住宅小区施工图纸，包括：平面图、立面图、剖面图、顶梁平法施工图、顶梁结构图、顶板配筋图、排水平面图、给水、消防平面图、消火栓平面图、采暖平面图、采暖通风平面图、风机平面图、采暖系统图、配电干线系统图、接地平面图、照明平面图、插座平面图、动力配电平面图、弱电平面图、火灾自动报警系统图、防雷平面图
