本项目位于XX市XX区XX村。此部分建筑面积约1092.84 m2；地下一层，地上一层，建筑高度20.2米。
结构设计使用年限：50年，设计基准期：50年。本地区50年一遇基本风压W0＝0.50KN/m2；基本雪压为0.0KN/m2；抗震设防烈度为7度；设计基本地震加速度值 0.10g，建筑抗震设防类别：重点设防；地面粗糙度类别C类；耐火等级一级；防水等级二级。
1.5 图纸设计阶段：本图纸只作招标使用，施工单位需根据建筑结构施工图及现场情况进行实际测量后出具施工图纸并经业主审核通过后，方可进行施工；
结构形式：先由钢结构龙骨外包铝板构成幕墙的骨架部分，并通过连接件、预埋件固定于主体结构上。竖向玻璃板块用4mm厚钢槽固定于竖龙骨上；横向玻璃板块用4mm厚钢槽固定于主体结构埋件上。
工程主材：竖向主龙骨采用10mm厚Z形钢折板，材质Q235，钢材表面富锌底漆二道+中间漆一道+氟碳面漆，总厚度不低于200um；外包3mm氟碳喷涂铝板，铝板颜色为银白色；上下收口的钢槽采用Q235钢材，表面镀锌处理。
屋顶檐口采用镀锌钢材作为龙骨，3mm铝单板面板。
玻璃采用8Low-E+12A+6+1.52PVB+6 mm钢化中空夹胶超白玻璃、6+1.52PVB+6 mm钢化夹胶超白玻璃。

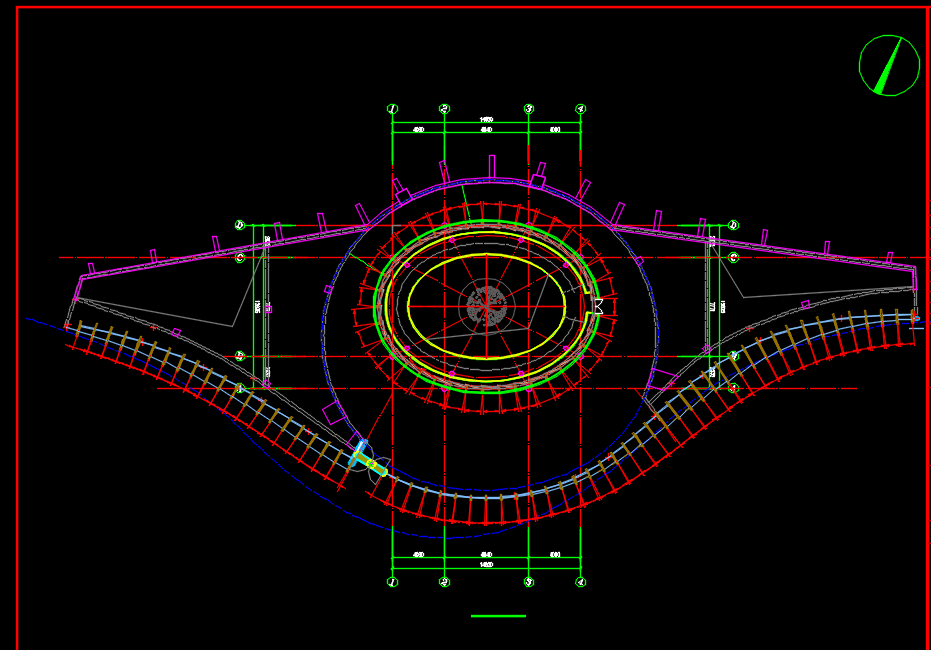

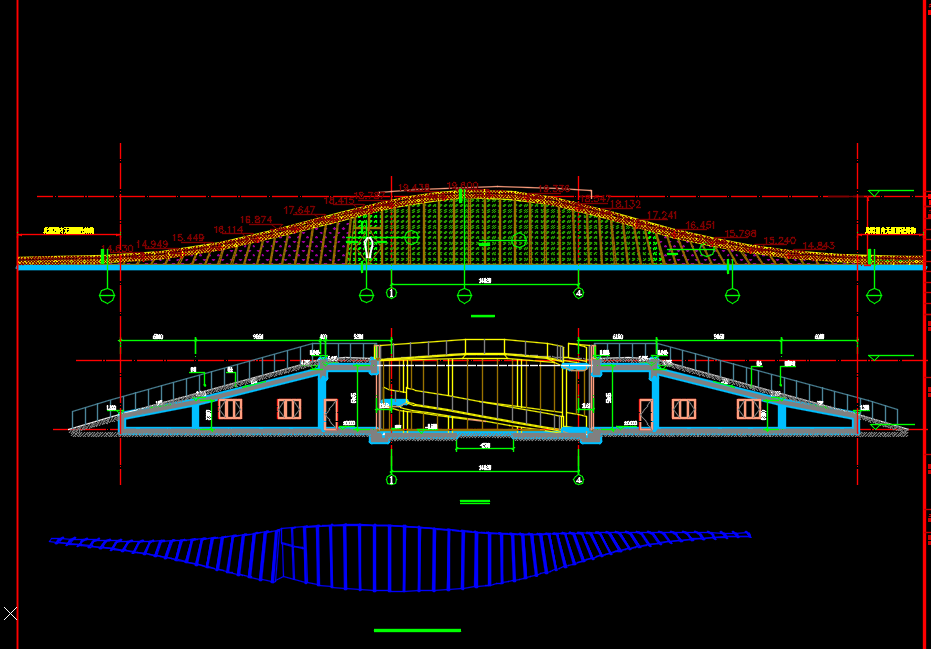

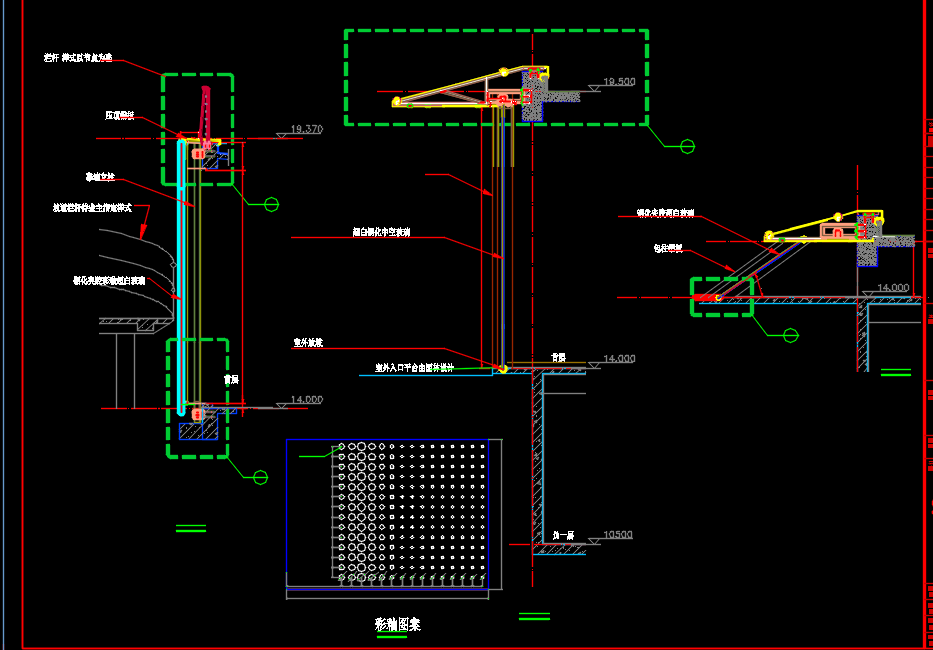

现代风格售楼部建筑方案图纸包括平面图、立面图、立面图、剖面图、节点详图等，供大家参考！
