本次设计为XX部分,用地面积约为29200平方米;为旅游用地;地上建筑为:一幢餐饮楼(3F)组成,总建筑面积为: 15950平方米。地上总建筑面积为: 9798平方米。地下建筑面积为:6152平方米。竖向设计: 本工程绝对标高为85高程基准。根据业主 提供的周边场地及道路控制标高,室内外高差结合四周道路标高设置,道路中心标高绝对标高
529.00m~532. 40.室内士0.000相当于绝对标高532.40m.
建筑防火构造
1)结构部件:本工程结杓类型为钢筋混凝土结构。主要承重构件中,钢筋混凝土墙柱耐火板限≥3h,粱≥2h ,楼板为钢船混凝土整体现浇楼板,耐火极限≥1.5h.钢结构楼梯耐火极限应大于1.5h ,应采用厚型防火涂料。
2)防火墙、隔墙、管道井
防火墙采用200厚加气溉凝土砌块,时火板限> 3h;防火墙两侧的门、窗、洞口最边缘水平距离≥2.0 m ,内转角处≥4m ,楼梯间或前室与房间窗口、楼梯间与前室的窗口之间水平距离≥1.0 m.管道井璧采用10厚加气混凝土砌块,耐火极限≥1h,并在每层楼板处用时火极限> 1.5h的钢筋混凝土或防火堵料封堵。疏傲走道两侧膈墙采用20厚加气混凝土砌块,耐火极限> 1h;隔墙均砌至梁底或板底且不留有缝隙;不能在防火墙上设置无关的孔洞,设备管线穿越防火墙、疏散走道隔墙、管道井等墙体,应采用不低于墙体雨火极限的防火堵料严密封堵。
3)防火门窗肪火卷帘的使用原则为:防火墙上的门窗为甲级肪火门窗或耐火极限不低于3.00h的防火卷帘(采用包括背火面温升作面火极限的判定条件).疏散走道.楼梯间和前室的时火门采用具有自行关闭功能的甲级或乙级防火门;设备机房采用甲级防火门,库房门采用甲级防门;管道井检修门为丙级肪火门。具体位置.数量详见图纸和门窗表。
4)保温材料:本工程为高度低于50米的公共建筑，外墙保温材料采用60厚岩棉保温板带, 其燃饶性能为A级。保温材料应采用不燃材料作防护层。防护层应将保温材料完全覆盖,防护层厚度不应小于3mm.建筑外墙的装饰层采用装饰面板和外墙涂料。
5)屋顶基层采用耐火极限不小于1.50h的钢筋混凝土楼板.
6)变形缝:管道在穿越变形缝时,采用不燃烧材料套管,并采用矿棉渣将套管空隙填塞密实。门开启后不得跨越变形缝。

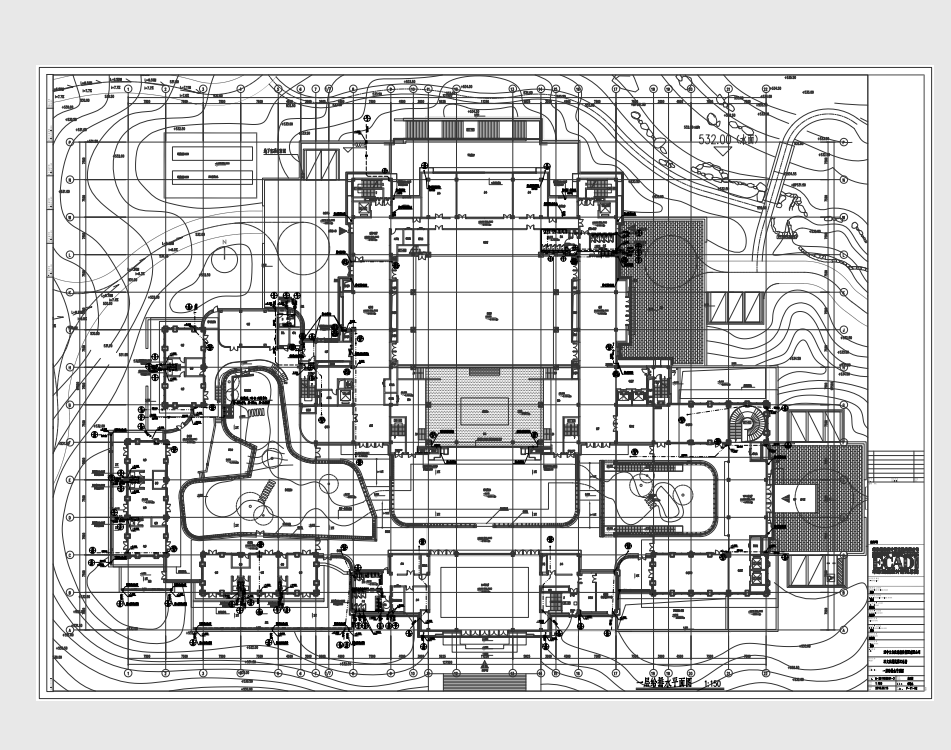

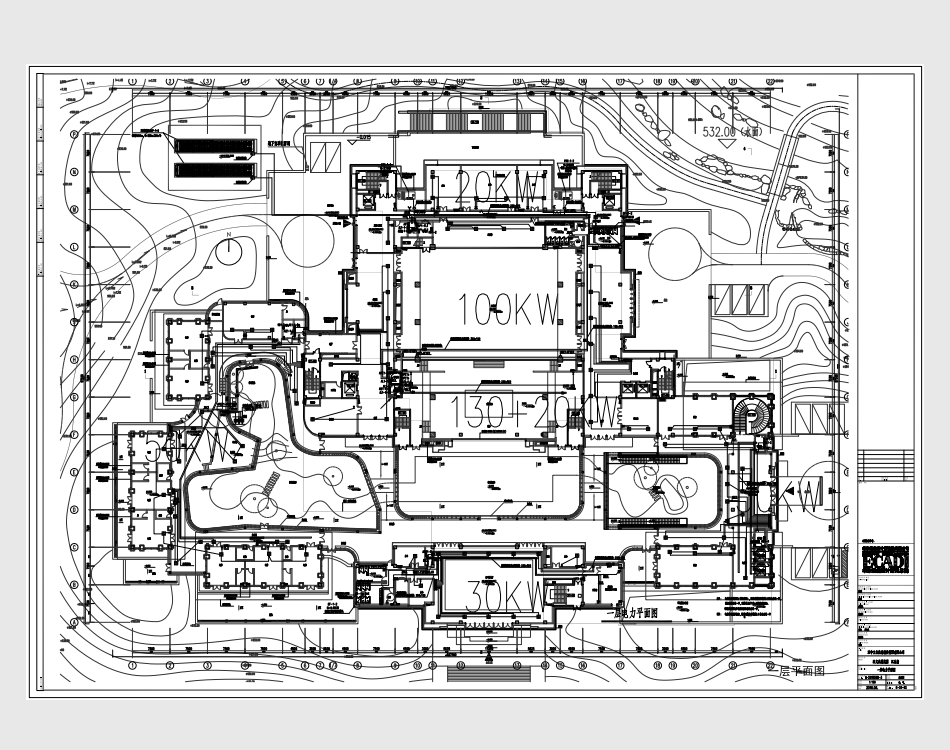

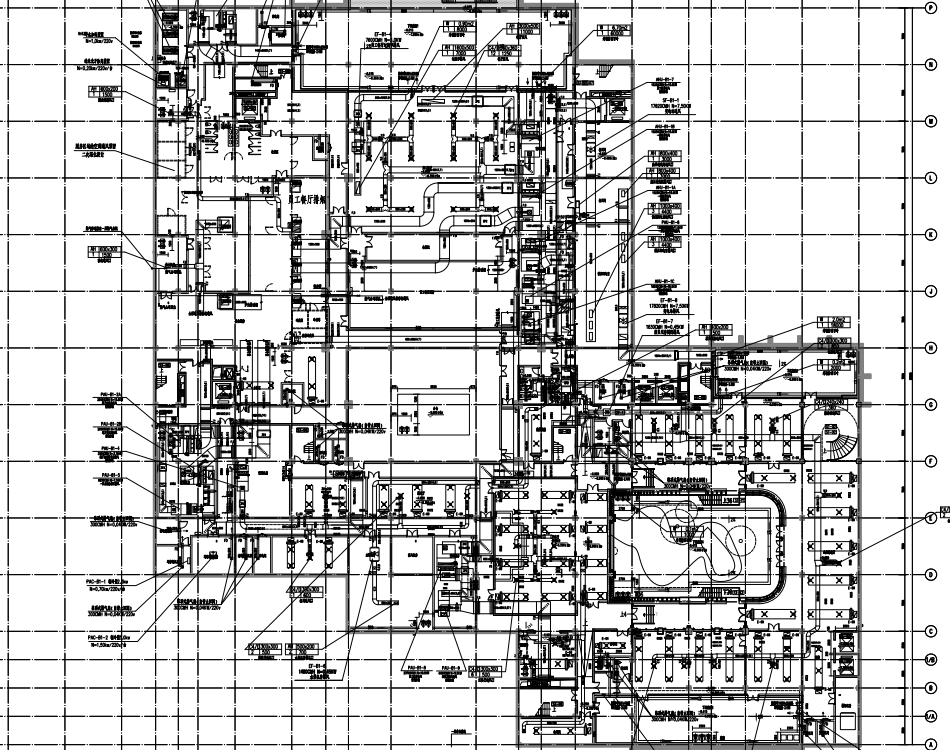

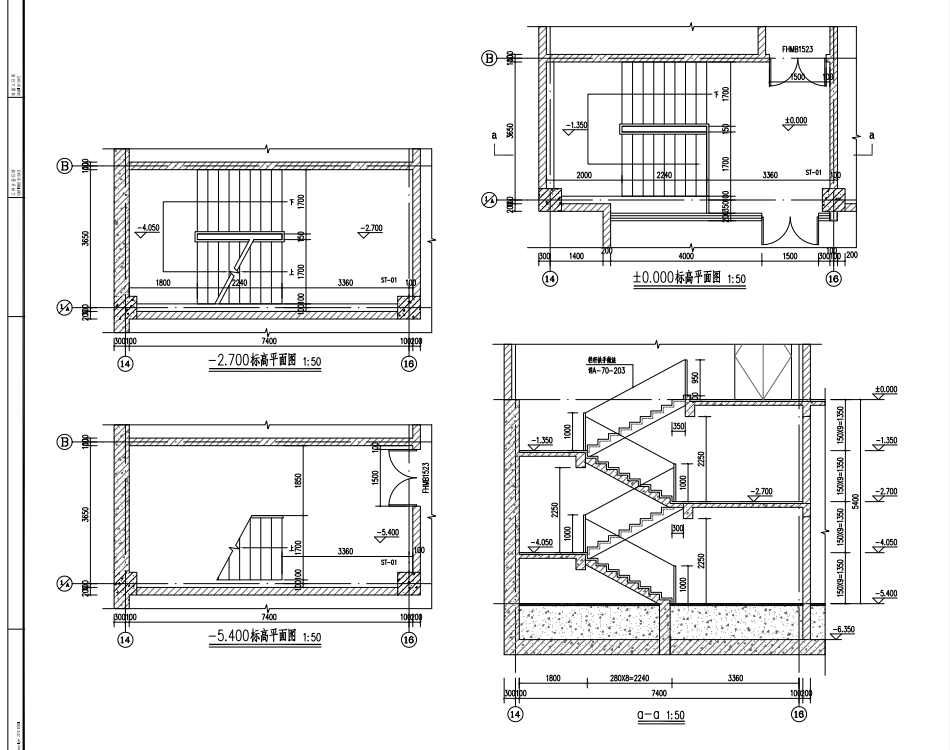

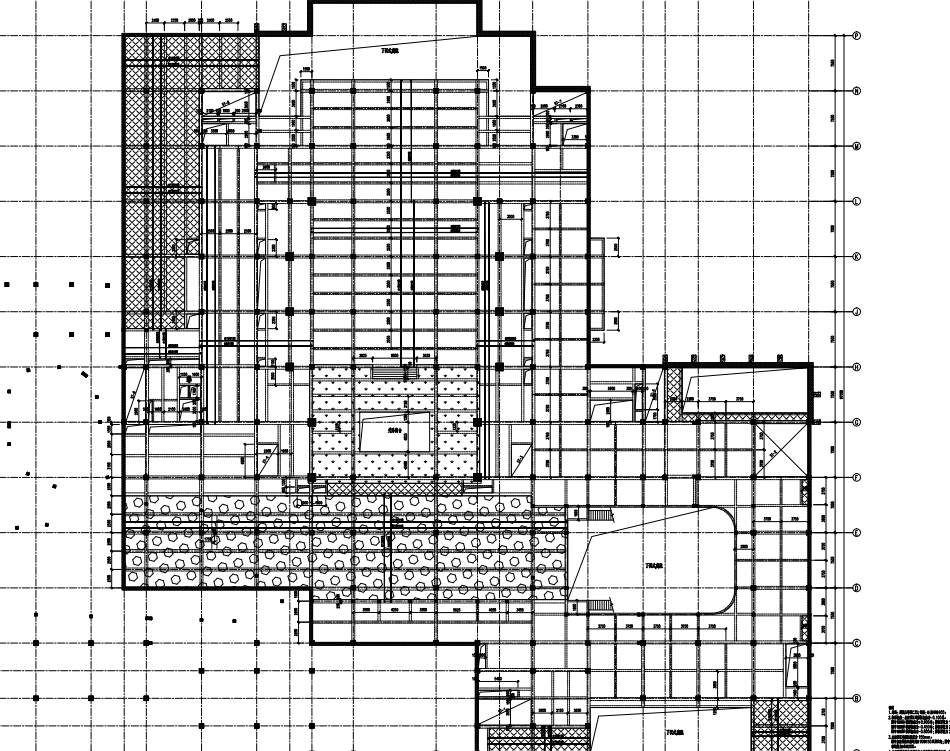

大型传统文化博物馆全套施工图纸，包括：总平面消防分析图、防火分区图、门窗立面示意图、板配筋平面图、给排水平面图、给水系统透视图、雨水透视图、压力排水系统图、消防平面图、空调平面图等
