本项目为年产3000吨烟用接装纸生产线技改项目，其中主厂房（丙类）建筑面积为9076.7平方米，空调面积为7485平方米；食堂建筑面积750平方米；南门卫建筑面积34平方米；油墨仓库（甲类）建筑面积364平方米；公用站房建筑面积530平方米。
管道系统：
1. 给水管道系统：
1) 室外给水系统
自来水用量：最大小时用水量为8.0 m3，日用水量为16.7m3。工业用水最大小时用水量为17.5 m3，日用水量为285.7m3.消防给水管道系统：室外消火栓用水量：40L/s计.室内消火栓用水量：20L/s计，自动喷水灭火系统用水量：137L/s计，工业用水管道（中水）需设防误接措施 (市政压力和加压给水)：1)管道外壁应按有关标准的规定涂色和标记，一般涂浅绿色；2)水池（箱）、阀门、水表及给水栓、取水口均应有明显的“中水”标志；4)工程验收时应逐段检查，防止误接。
2) 厂区自来水园区市政给水管网供给，市政给水压力0.25MPa。本项目生活（盥洗）给水直接利用市政水压供水。工业用水市政给水压力0.20MPa,绿化和一层生活（冲厕用水）消防水池补水等利用市政水压供水。二层及以上生活（冲厕用水）用水等由泵房恒压变频泵组加压供应工业用水供应.厂区室外消火栓给水由XX和XX上市政环网给水干管上分别引入DN200工业给水管在厂区，内成DN250环供水。其中同舟路引入管上分出一支DN150给水管供生活（冲厕用水）和绿化绿化用水等。厂区内生活用水（盥洗）由同舟路上引入DN100自来水管供应。室外消火栓采用室外地上式消火栓SS100/65-1.0,配永久性标识。室外消火栓间距不大于120m，距路边不大于2m，距房屋外墙不小于5m。
3) 本项目消防用水由消防泵房统一加压供应(临时高压)，详见消防泵房图纸本项目室内消火栓消防管道，由消防泵房引出2条DN150消火栓管.厂区内成环布置供室内消火栓用水。由消防泵房引出2条DN300喷淋给水管在厂区内成环状布置供喷淋用水。厂区泡沫系统由泵房引出DN250泡沫管道供给，厂区消防系统请参见
2. 污水管道系统：
1) 本工程采用生活污水与雨水分流制管道系统，与市政排水系统相一致。
2) 本项目排水量5m3/d计,厂区污水汇总后经化粪池由一条DN300污水管接入市政污水管（具体要求请参见环评报告）厨房排水设隔油池
管道敷设：
1. 各种管道在施工前，应对市政接管点的阀门井、污水检查井和雨水检查井标高和管径进行实测复测，并应校核排水能否顺利排出，如与施工图标高不一致，应通知设计院进行管道高程调整后，方可施工。
2. 给水管：
1) 生产生活给水管管顶室外埋地覆土(路基层下)0.70m，消防给水管管顶室外覆土(路基层下)1.00m，与其它管道相碰时,设弯头绕过，当管道交叉时，其他压力管道应避让临时高压消防给水系统的管道。
2) 污水管线与生活给水管相交时，应敷设在生活给水管下面。

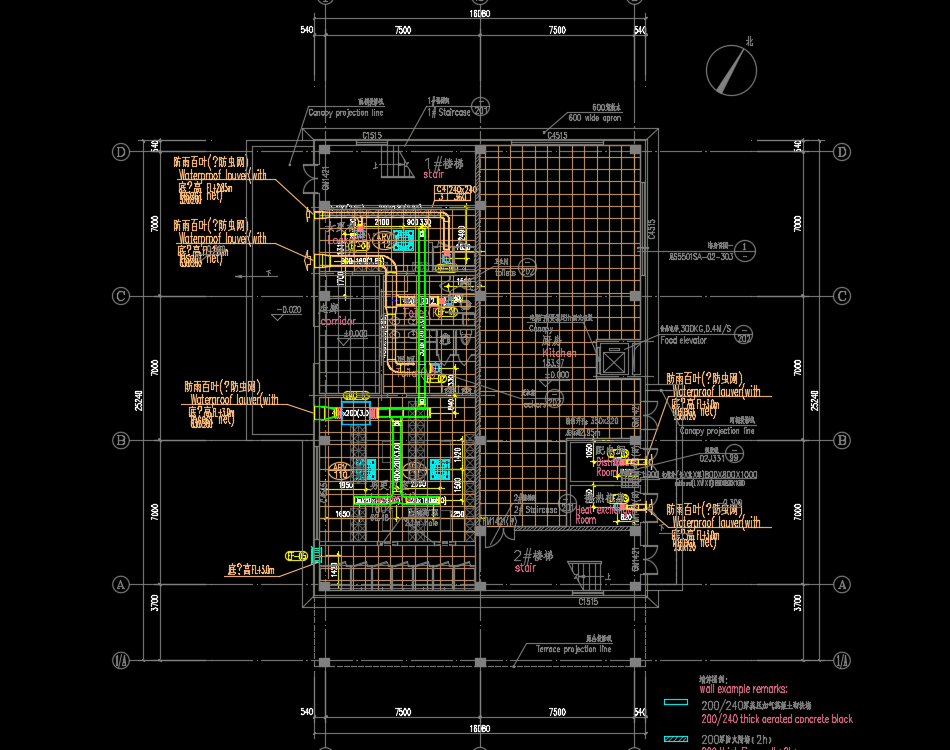

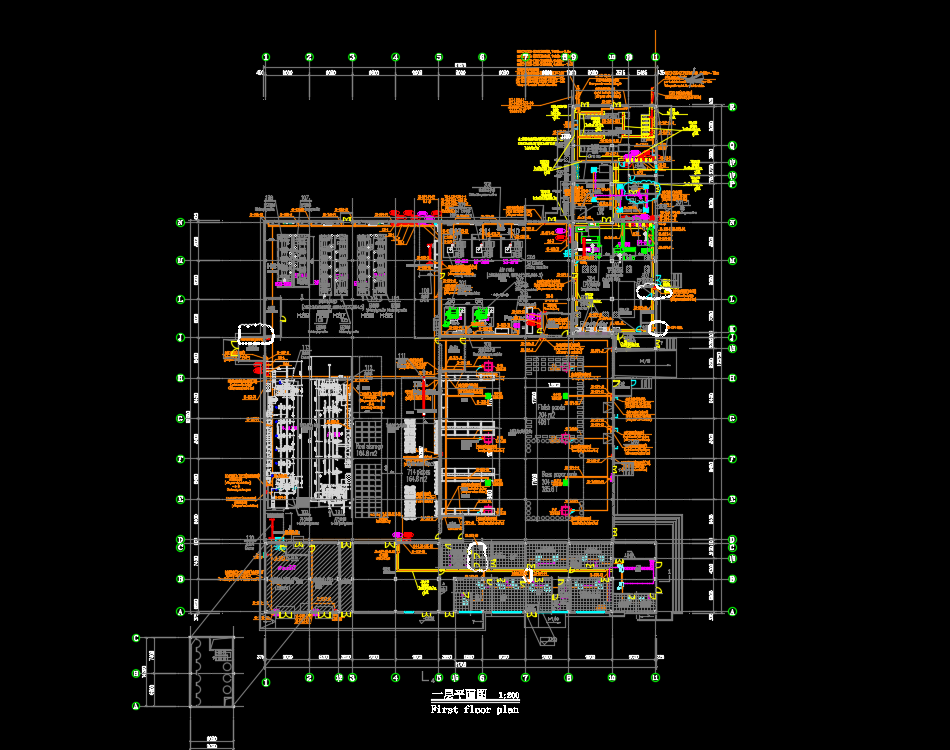

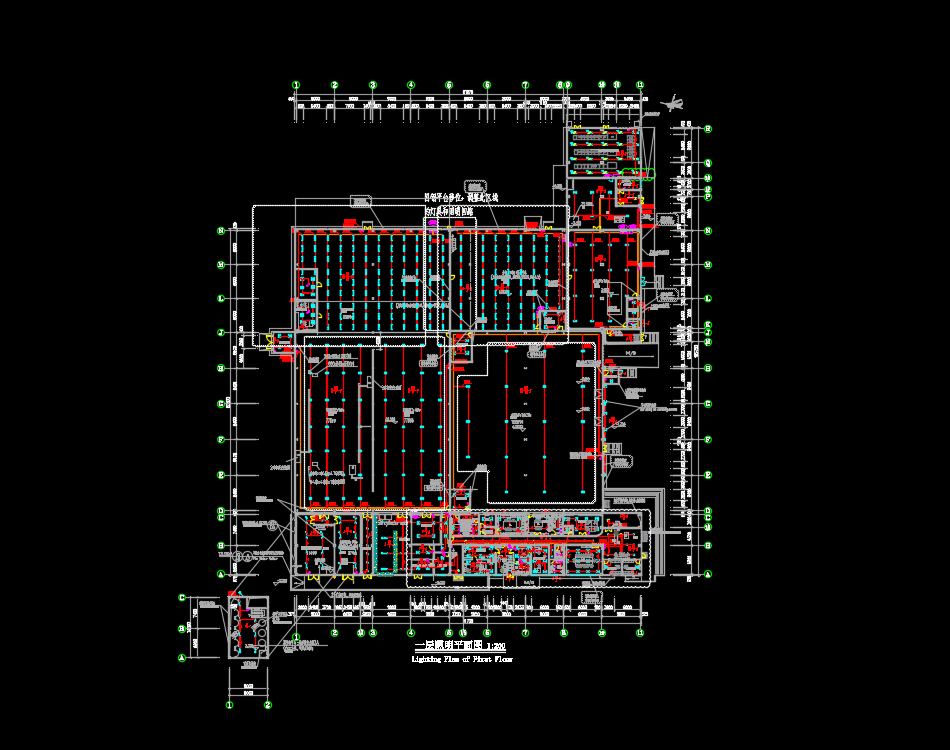

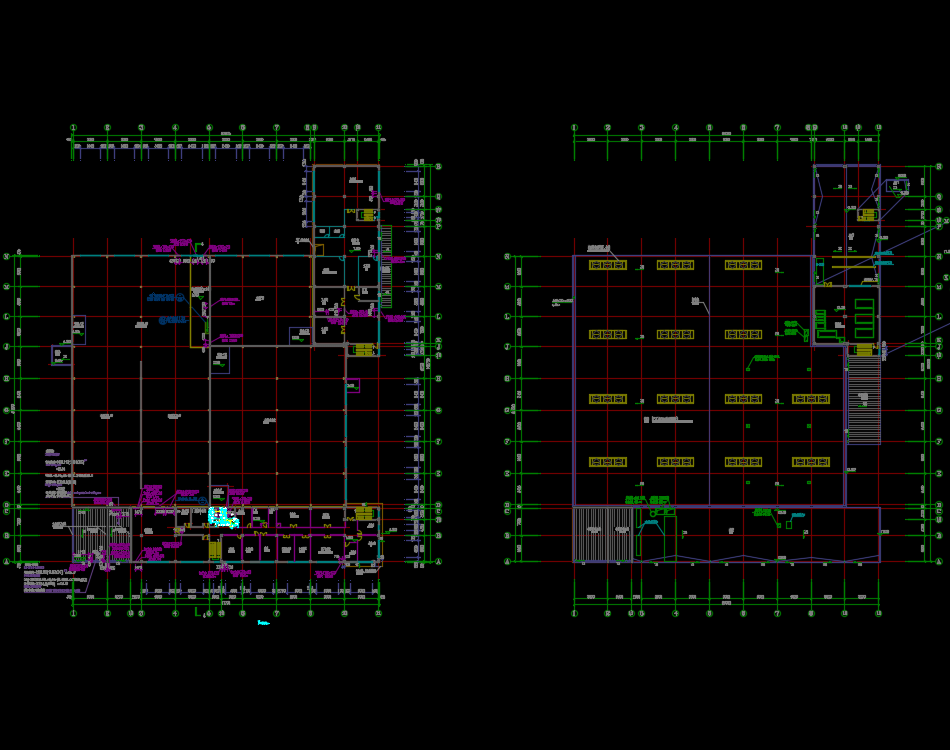

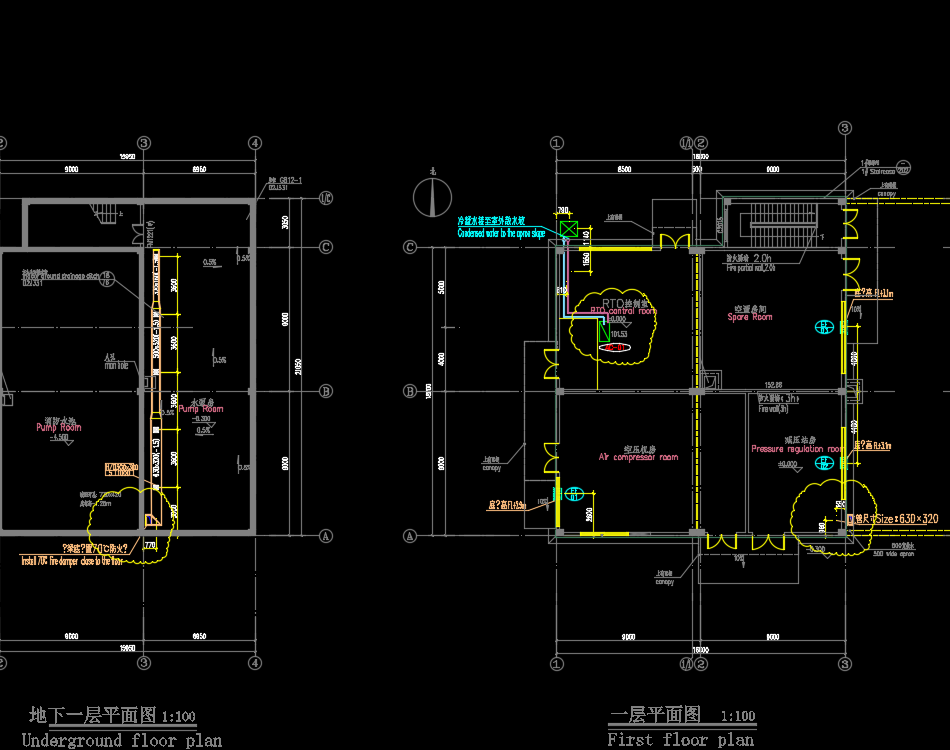

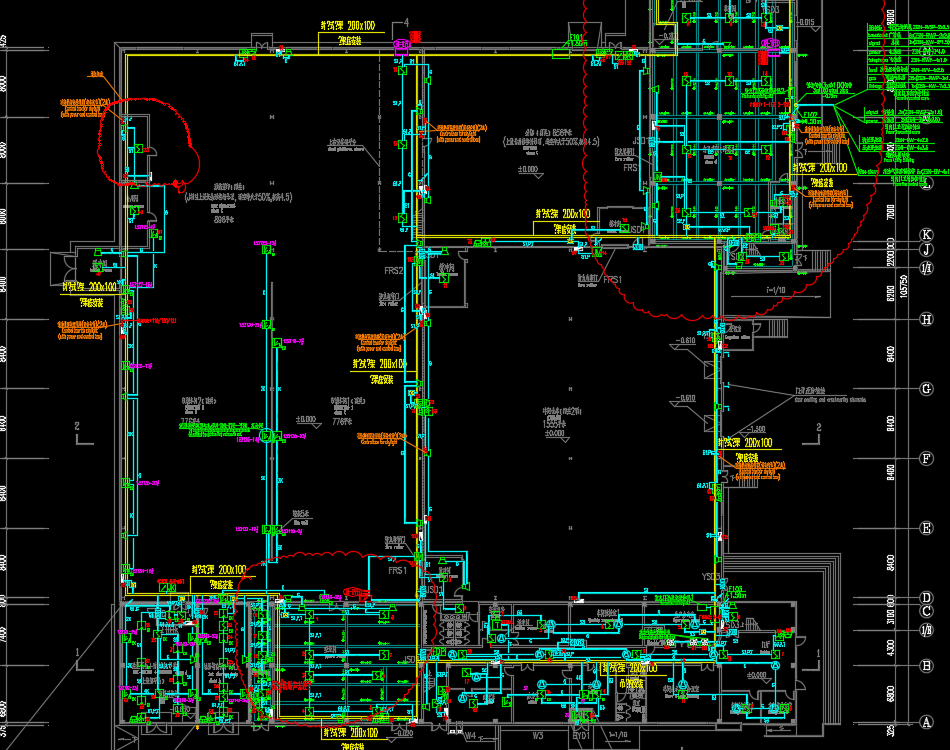

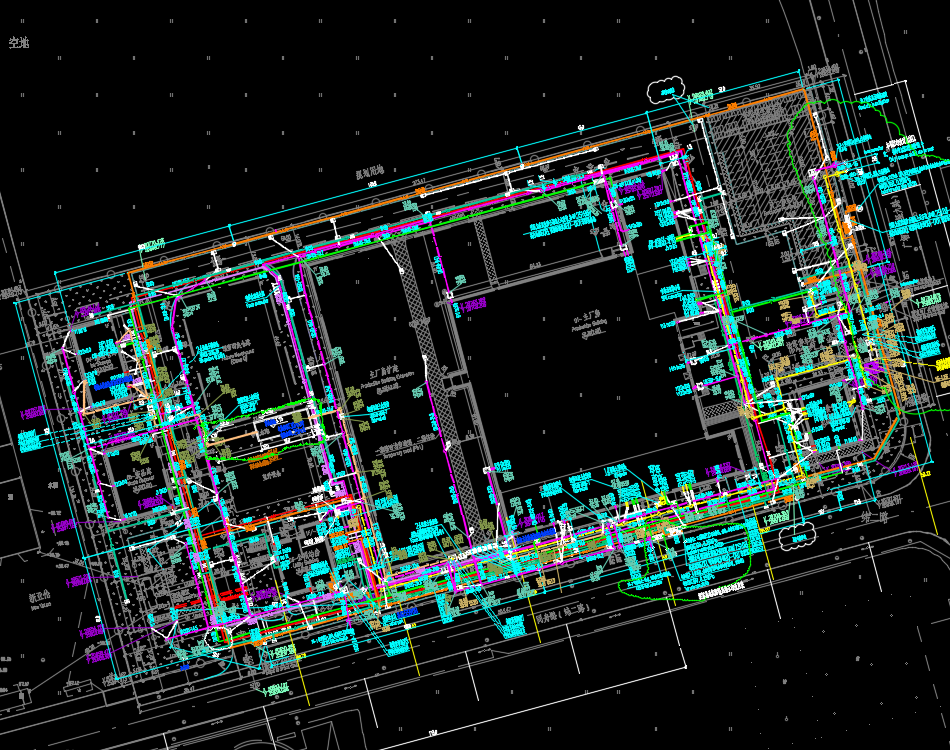

某纸业制品工业厂房施工图纸，包括：给水管道布置图、排水管道布置图、高压系统图、电力平面图、电力系统图、照明平面图、疏散指示平面图、插座平面图、照明系统图、防雷平面图、接地平面图、空调箱流程图、风管深化图、水管平面布置图、热力系统图、管道平面布置图等
