变形缝装置节点详图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-04-14
  • 资料类型:RAR
  • 资料大小:1.75 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
变形缝装置节点详图

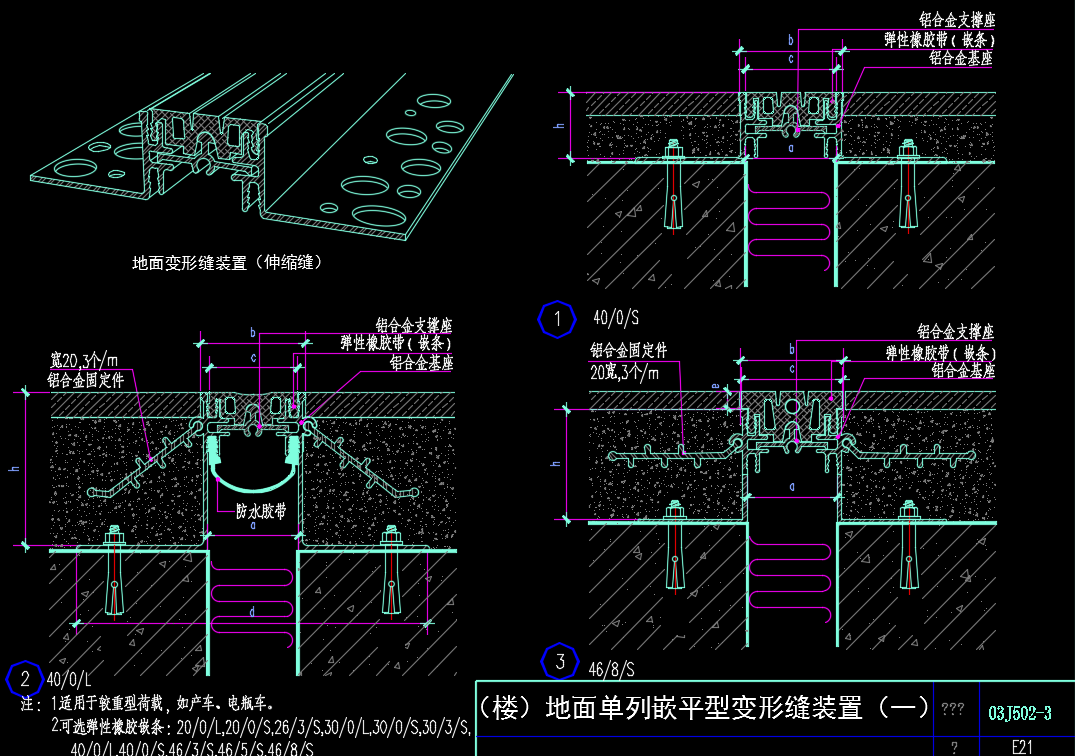

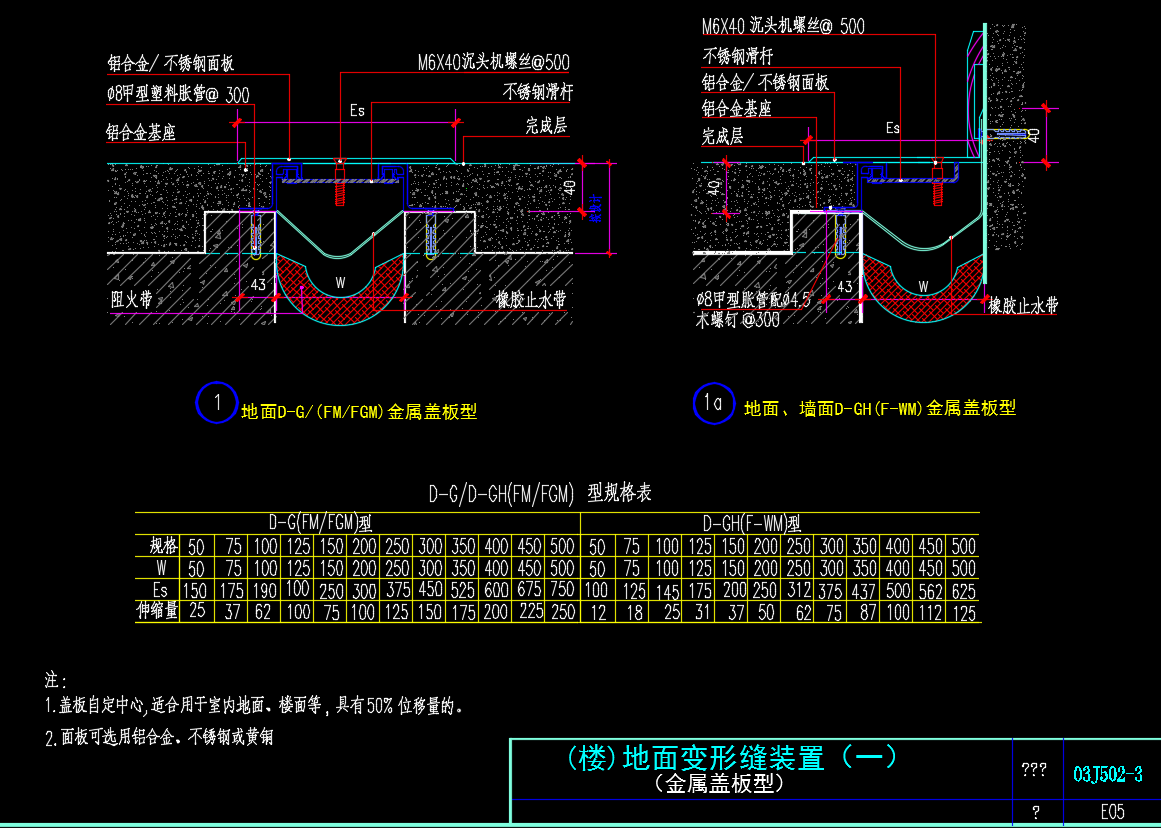

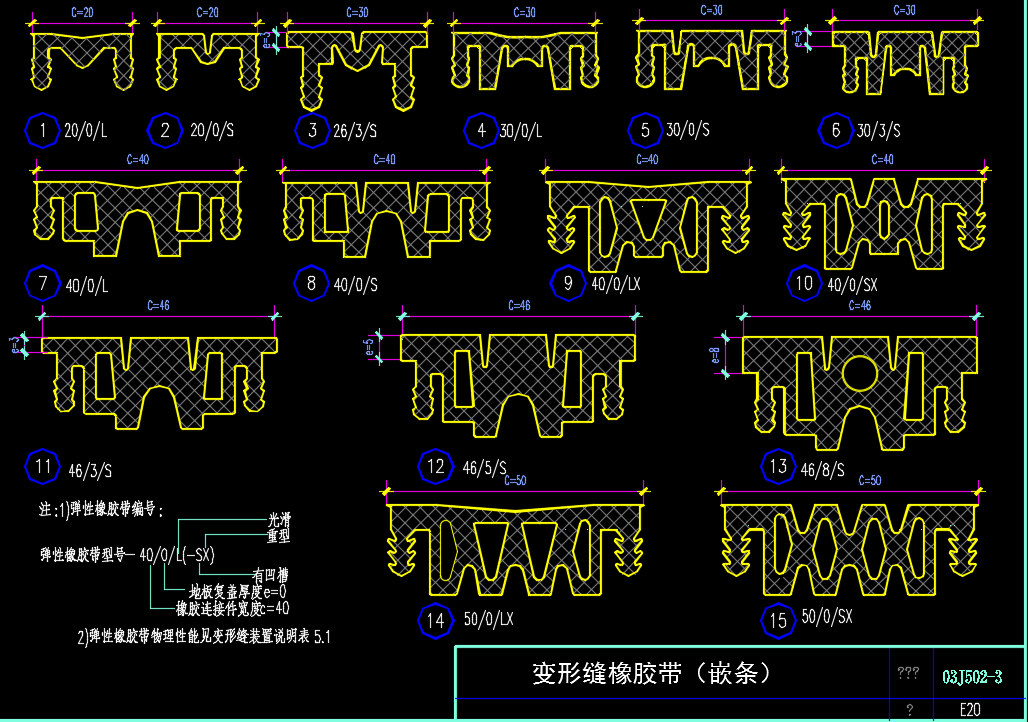

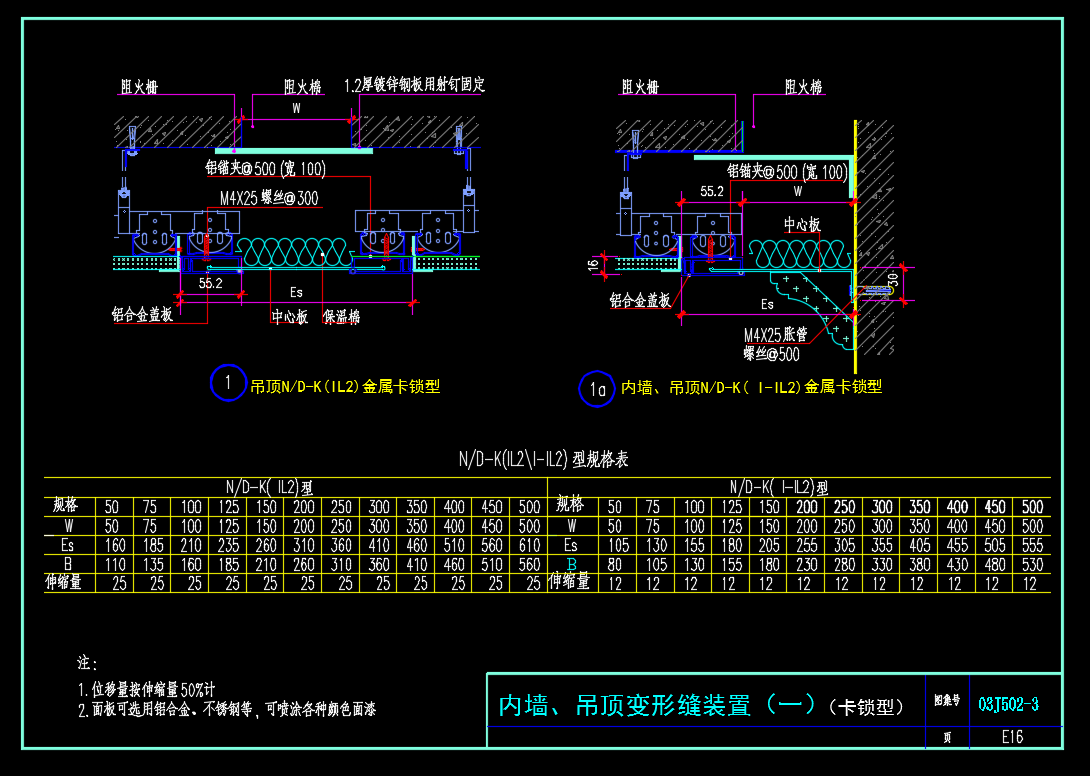

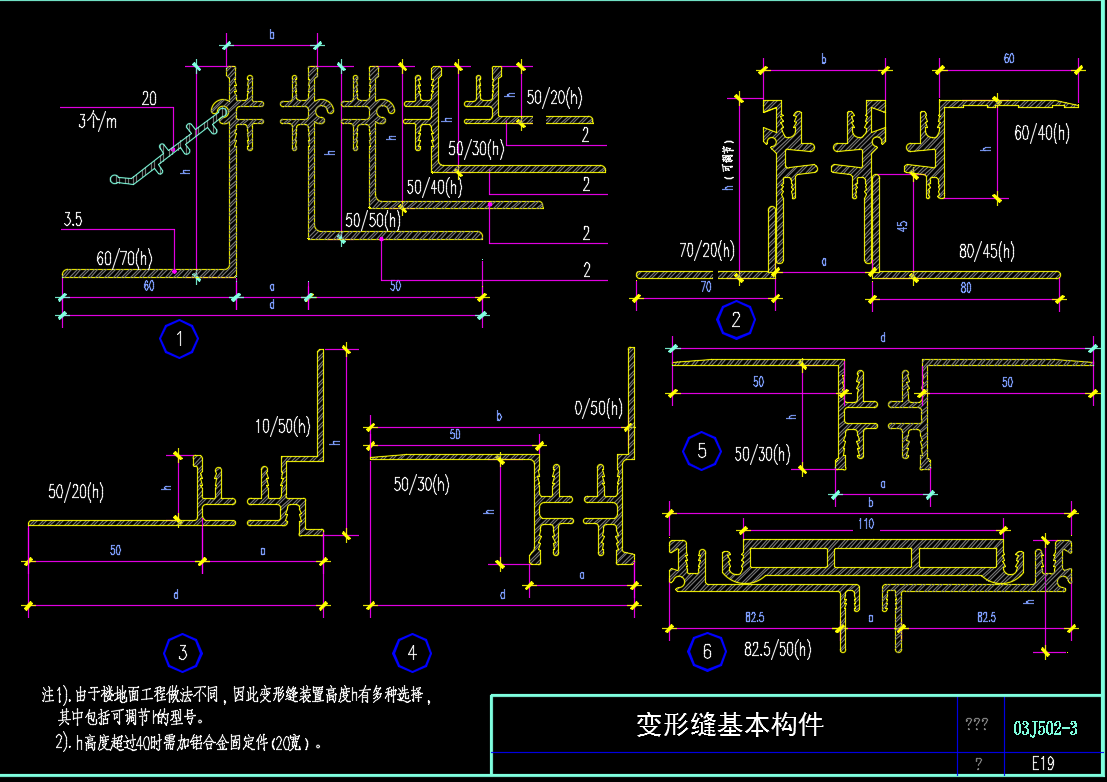

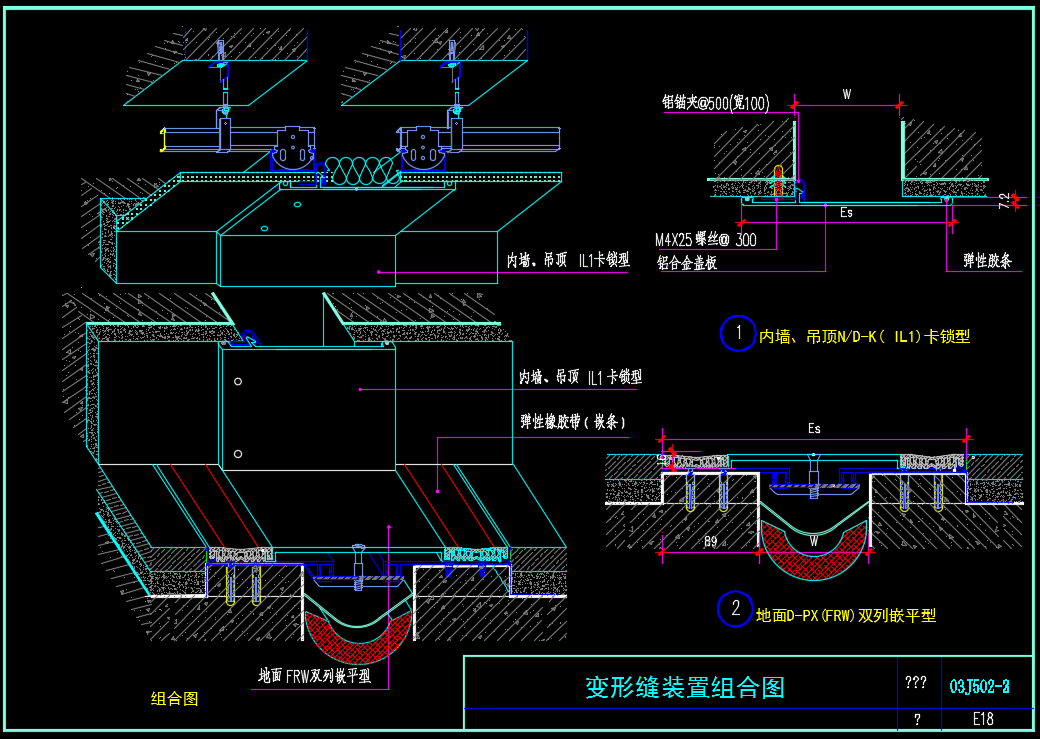

该装置是遮盖和装饰,建筑物变形缝的建筑配件。适用于各类建筑物的楼、地面、吊顶、内墙、外墙、屋面部位的变形缝。该变形缝装置是建筑变形缝的封盖装置,是工业化定型产品。变形缝装置节点详图包括(楼)地面变形缝装置(一),内墙、吊顶变形缝装置(一),变形缝装置组合图,变形缝基本构件,(楼)地面单列嵌平型变形缝装置(一),变形缝橡胶带(嵌条)等
资料截图
  • 变形缝装置节点详图
  • 变形缝装置节点详图
  • 变形缝装置节点详图
  • 变形缝装置节点详图
  • 变形缝装置节点详图
  • 变形缝装置节点详图
  • 变形缝装置节点详图
