高层住宅楼工程建筑施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-05-28
  • 资料类型:RAR
  • 资料大小:3.77 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
高层住宅楼工程建筑施工图

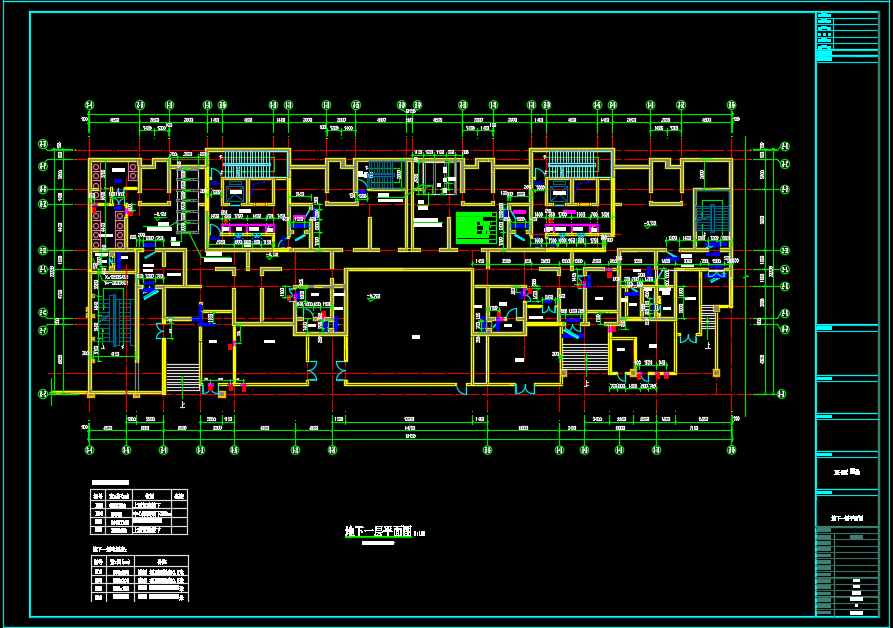

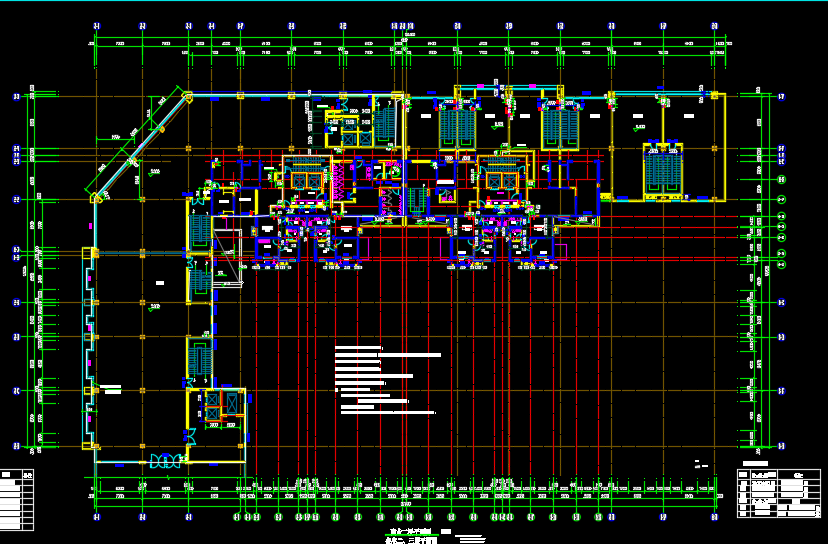

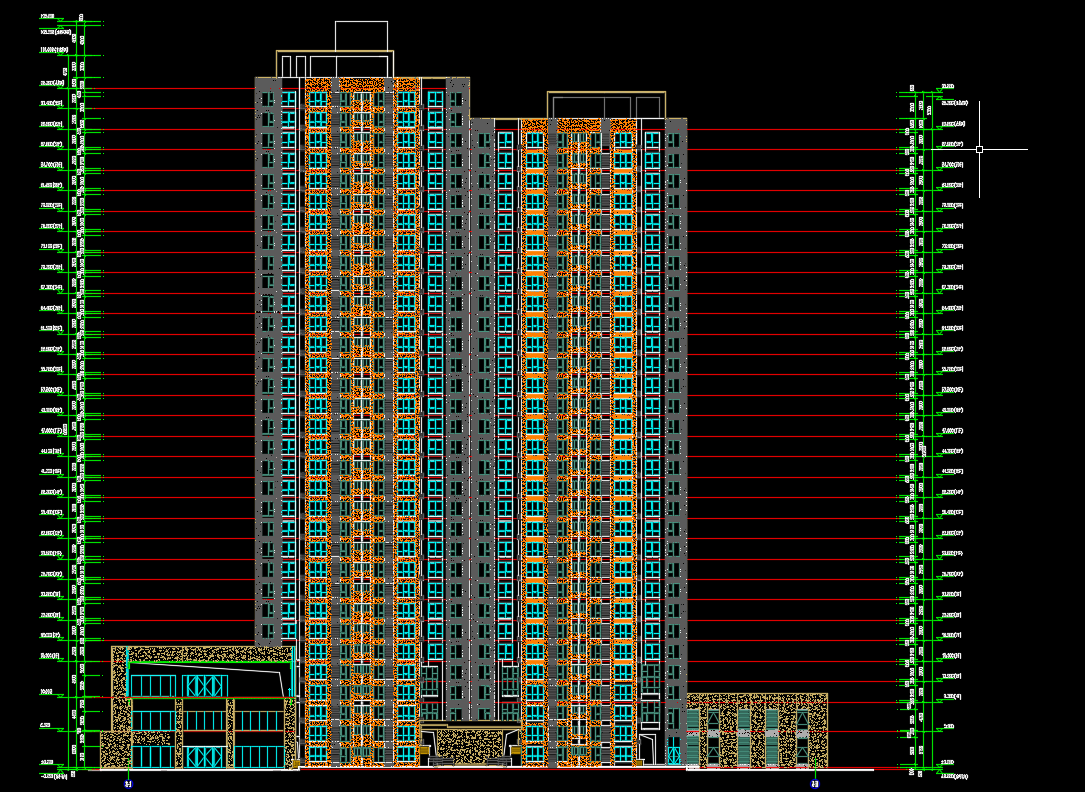

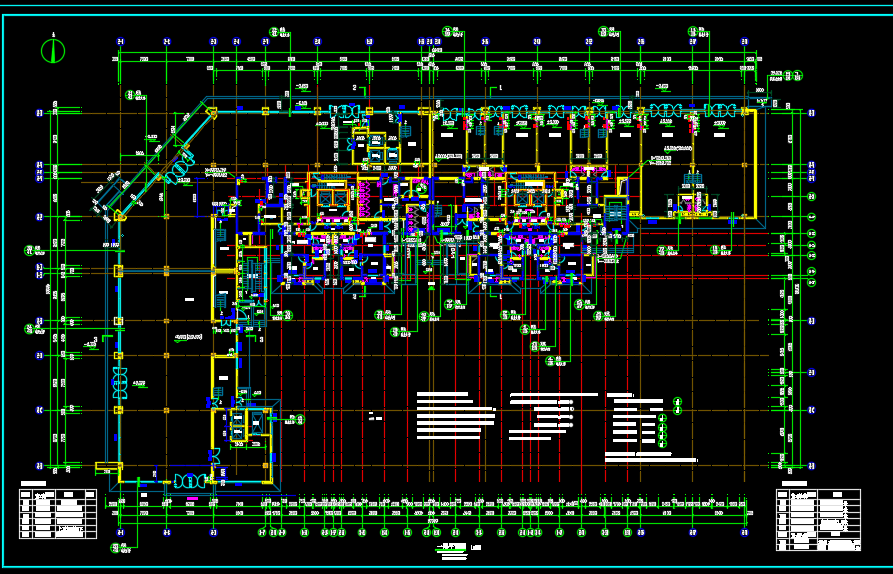

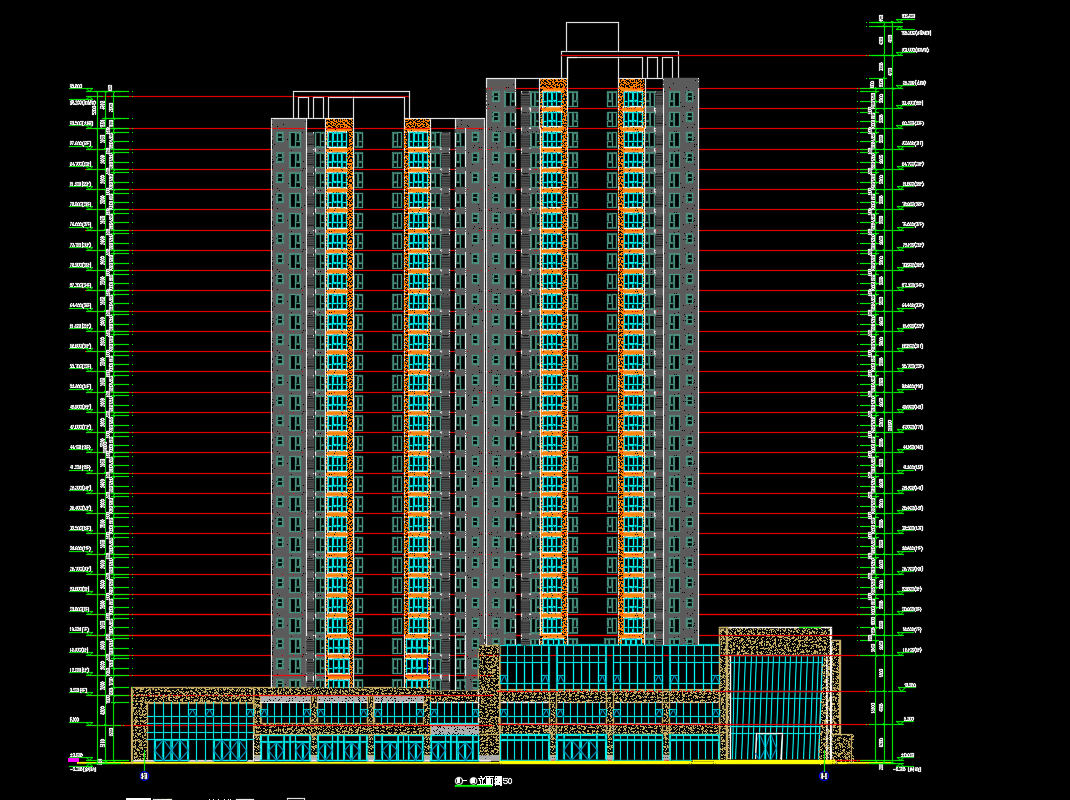

建筑结构形式:2#住宅楼为剪力墙结构,商业部分为框架结构。总建筑面积:32019.16㎡,其中地上总建筑面积29424.77㎡其中商业面积为: 6264.39㎡住宅建筑面积:23160.38㎡,地下建筑面积:2594.39m2, (其中设备夹层面积400.64m2)。高层住宅楼工程建筑施工图包括总平面位置图,地下二层平面图,地下一层平面图,设备夹层平面图,地沟平面图,一层平面图,商业二层平面图 住宅二-三层平面图,六层平面图,标准层层平面图,三十三层平面图,立面图,1-1剖面 ,户型大样平面图,楼梯详图等
资料截图
  • 高层住宅楼工程建筑施工图
  • 高层住宅楼工程建筑施工图
  • 高层住宅楼工程建筑施工图
  • 高层住宅楼工程建筑施工图
  • 高层住宅楼工程建筑施工图
