在标注尺寸同时，AutoCAD自动开设一个层叫defpoint，放置尺寸块的插入点，在该层上的图形只能显示，不能打印。
尺寸标注的形式

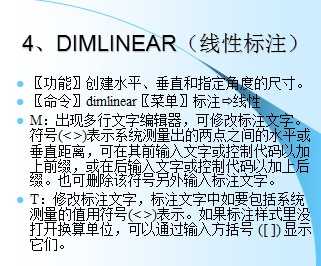

〖功能〗创建水平、垂直和指定角度的尺寸。
〖命令〗dimlinear〖菜单〗标注ð线性
M：出现多行文字编辑器，可修改标注文字。符号(<>)表示系统测量出的两点之间的水平或垂直距离，可在其前输入文字或控制代码以加上前缀，或在后输入文字或控制代码以加上后缀。也可删除该符号另外输入标注文字。
T：修改标注文字，标注文字中如要包括系统测量的值用符号(<>)表示。如果标注样式里没打开换算单位，可以通过输入方括号([])显示它们。
