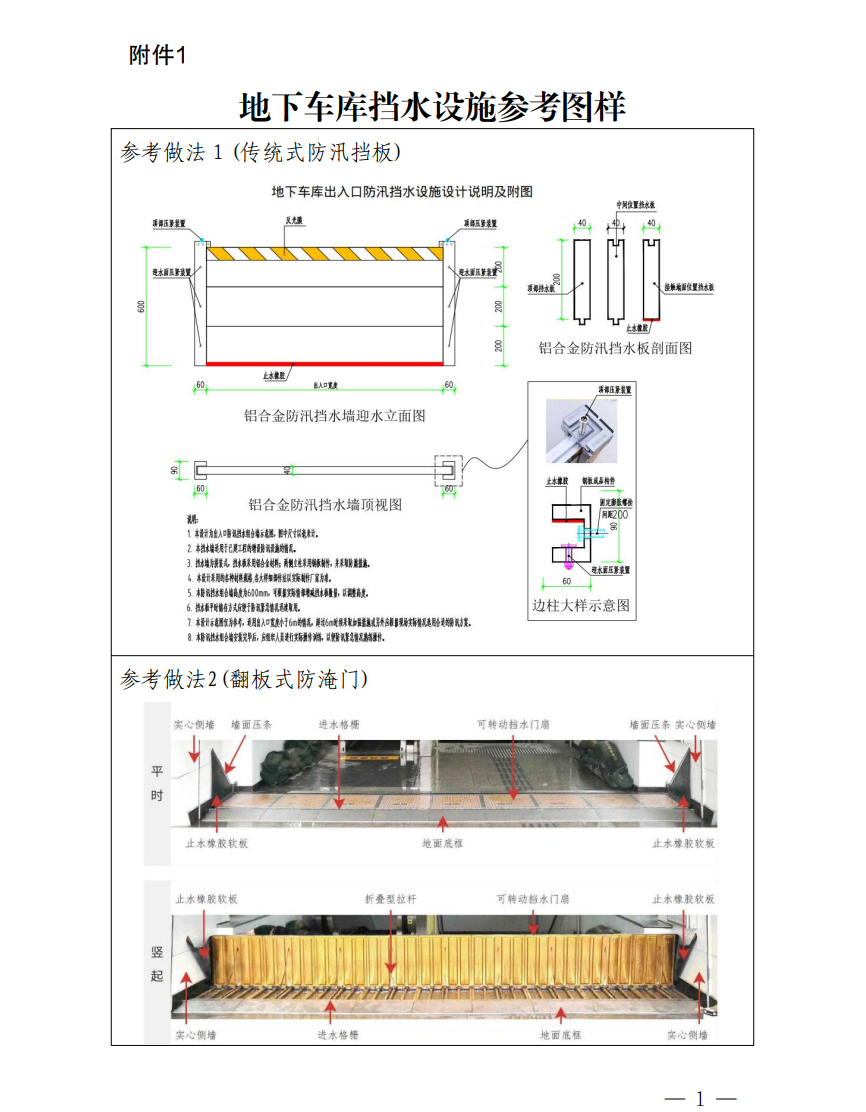

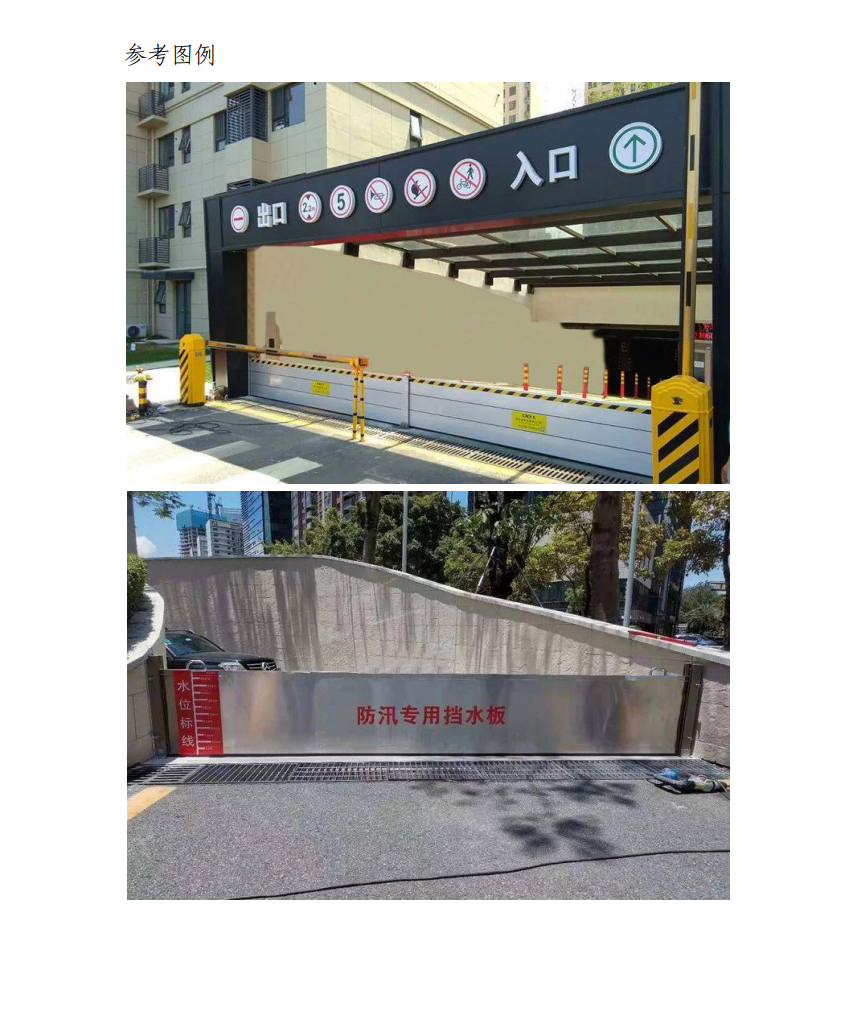

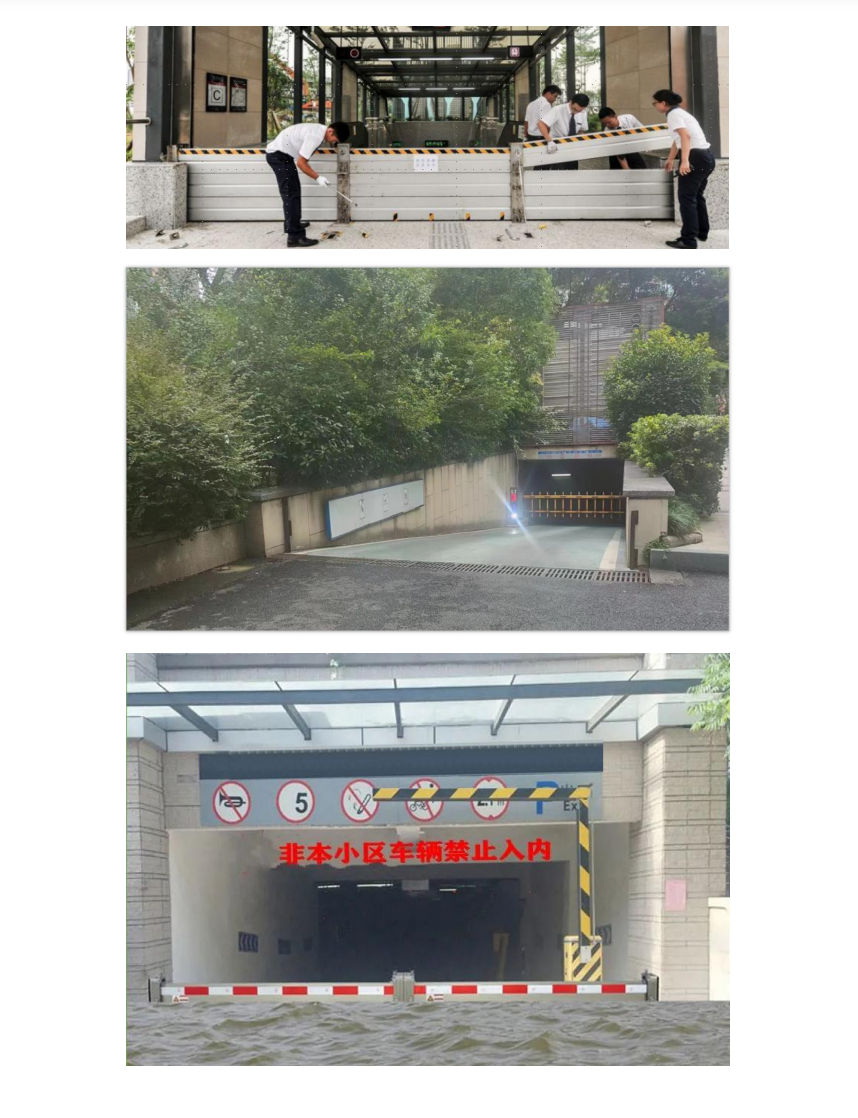

关于印发《地下车库挡水设施参考图样》等3项技术措施的通知 各市、州、直管市、神农架林区住（城）建局、城管委（局）,武汉市房管局，仙桃市、天门市住保中心，各有关单位： 为进一步提升城市防灾减灾能力，治理和防范特大暴雨对地下车库雨水倒灌及城市道路高架桥积水的影响，切实保障人民群众生命财产安全，我厅组织编制了《地下车库挡水设施参考图样》《新建城市高架桥排水管一般做法》《既有城市高架桥排水改善做法》。现印发给你们，并就有关设施设计建设要求明确如下： 一、新建地下车库出入口增设防汛挡水设施 即日起，凡新建住宅小区、公共建筑地下车库、地下公共停车场，应将出入口防汛挡水设施纳入设计和建设。设计单位应严格执行地下室、地下车库设计标准与规范，除设置防水反坡、截水沟、集水坑或排水沟和排水系统等排水防涝设施设备和措施外，还应参照《地下车库挡水设施参考图样》（见附件1），在出入口处设置防淹门或配备可插入的防汛挡板，其挡水高度不小于0.6米，形成闭环挡水体系，控制水流进入地下空间。有条件的场所可以在出入口外沿加装遮雨设施，安装智能防淹装置。施工图审查机构应将地下车库防汛挡水设施列入审查内容，对其设置的合理性、有效性进行审查把关，没有设置的不予审查通过。建设和施工单位应严格按照设计要求，正确安装防汛挡水设施，并将其列入工程验收内容，与主体工程同步施工、同步验收。建设工程质量安全监督机构应加强监督，督促落实到位，切实提高防汛应急能力。 二、规范城市高架桥排水系统建设 （一）适当提高新建城市高架桥排水系统设计标准 即日起，新建城市高架桥排水系统设计，应在考虑正常设计暴雨强度基础上适当提高标准，按照不低于《新建城市高架桥排水管一般做法》（附件2）的标准，参照《市政公用工程细部构造做法》（中南标17ZZ04）进行排水系统设计，在凹曲线段、超高段、匝道衔接段等易造成桥面积水的部位，适当增设桥面泄水口，设置纵向排水管，确保积水及时排入市政管网。做好桥台和道路衔接处的坡度处理，在衔接处适当增加雨水口。 （二）规范既有城市高架桥排水系统改造设计 既有城市高架桥排水系统改造项目，可参照《既有城市高架桥排水改善做法》（附件3）进行改造设计，结合项目实际情况，通过现场查验，分析高架桥面积水产生的原因。针对泄水口数量少、排水管管径小、桥面坡度不够、管道堵塞等问题分别采取相应的改造措施。通过适当增设泄水口、增大管径、调整桥面坡度、疏通管道等，加强完善排水系统建设，确保雨水顺利排放。 附件： 1.地下车库挡水设施参考图样 2.新建城市高架桥排水管一般做法 3.既有城市高架桥排水改善做法 湖北省住房和城乡建设厅 2023年9月13日
