市政道路排水施工组织设计 87P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-04-09
  • 资料类型:RAR
  • 资料大小:483 KB
  • 资料分类:路桥工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
市政道路排水施工组织设计 87P

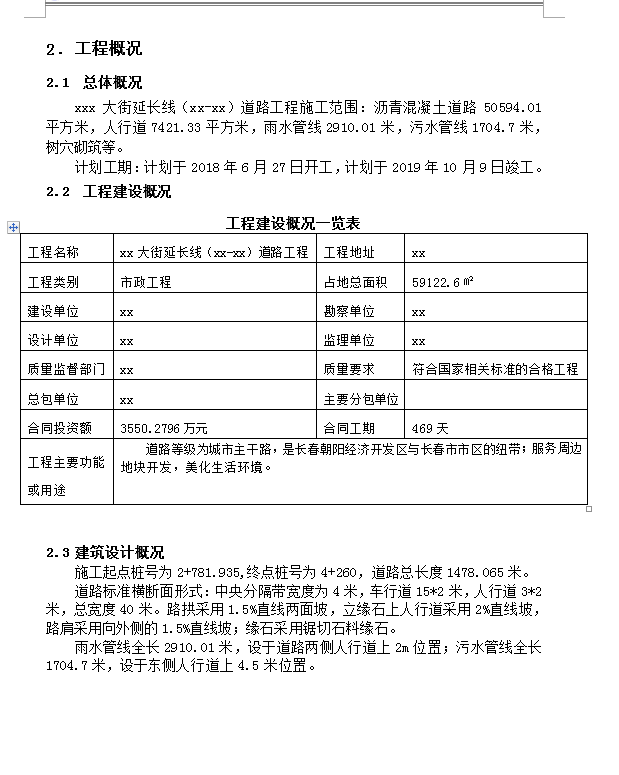

道路工程施工范围:沥青混凝土道路50594.01平方米,人行道7421.33平方米,雨水管线2910.01米,污水管线1704.7米,树穴砌筑等。道路总长度1478.065米。

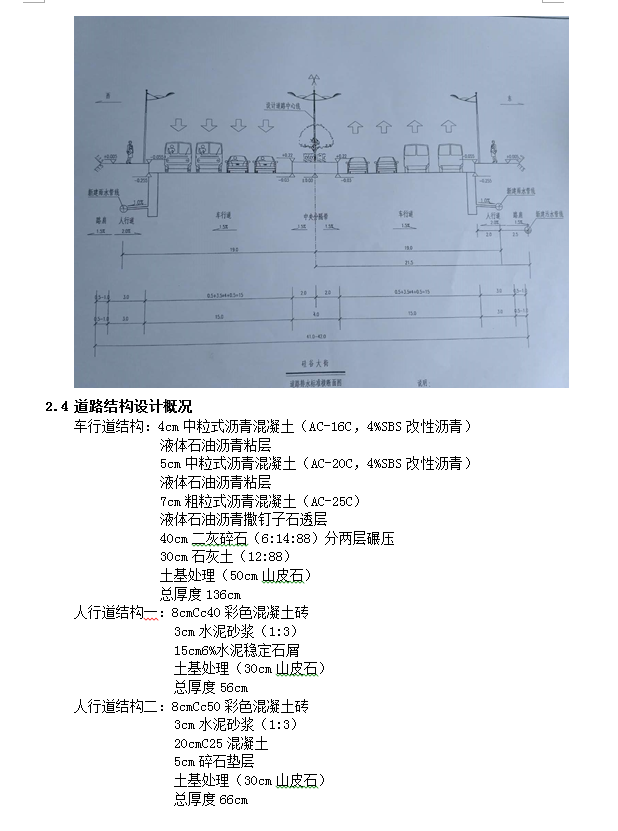

道路标准横断面形式:中央分隔带宽度为4米,车行道15*2米,人行道3*2米,总宽度40米。路拱采用1.5%直线两面坡,立缘石上人行道采用2%直线坡,路肩采用向外侧的1.5%直线坡;缘石采用锯切石料缘石。
雨水管线全长2910.01米,设于道路两侧人行道上2m位置;污水管线全长1704.7米,设于东侧人行道上4.5米位置。
资料截图
  • 市政道路排水施工组织设计 87P
  • 市政道路排水施工组织设计 87P
  • 市政道路排水施工组织设计 87P
