互通立交工程钻孔桩基专项施工方案 51P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-04-22
  • 资料类型:RAR
  • 资料大小:392 KB
  • 资料分类:路桥工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
互通立交工程钻孔桩基专项施工方案 51P

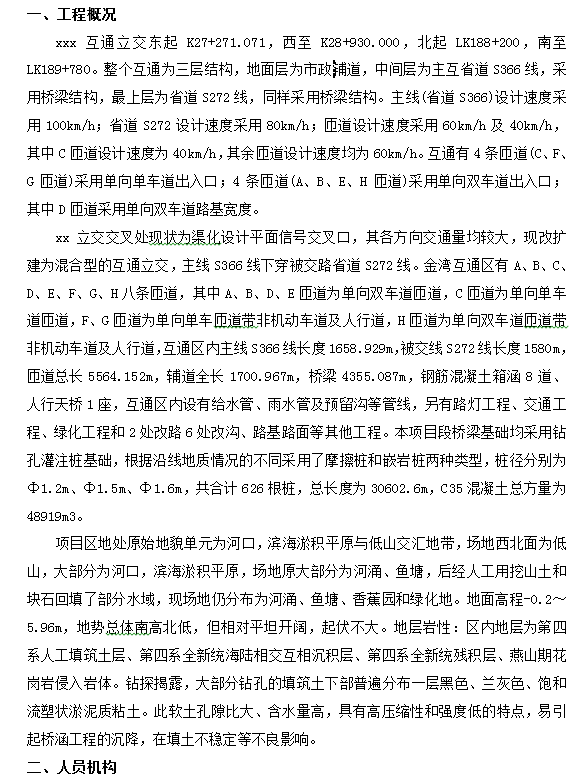

整个互通为三层结构,地面层为市政辅道,中间层为主互省道S366线,采用桥梁结构,最上层为省道S272线,同样采用桥梁结构。主线(省道S366)设计速度采用100km/h;省道S272设计速度采用80km/h;匝道设计速度采用60km/h及40km/h,其中C匝道设计速度为40km/h,其余匝道设计速度均为60km/h。互通有4条匝道(C、F、G匝道)采用单向单车道出入口;4条匝道(A、B、E、H匝道)采用单向双车道出入口;其中D匝道采用单向双车道路基宽度。
xx立交交叉处现状为渠化设计平面信号交叉口,其各方向交通量均较大,现改扩建为混合型的互通立交,主线xx线下穿被交路省道xx线。xx互通区有A、B、C、D、E、F、G、H八条匝道,其中A、B、D、E匝道为单向双车道匝道,C匝道为单向单车道匝道,F、G匝道为单向单车匝道带非机动车道及人行道,H匝道为单向双车道匝道带非机动车道及人行道,互通区内主线S366线长度1658.929m,被交线S272线长度1580m,匝道总长5564.152m,辅道全长1700.967m,桥梁4355.087m,钢筋混凝土箱涵8道、人行天桥1座,互通区内设有给水管、雨水管及预留沟等管线,另有路灯工程、交通工程、绿化工程和2处改路6处改沟、路基路面等其他工程。本项目段桥梁基础均采用钻孔灌注桩基础,根据沿线地质情况的不同采用了摩擦桩和嵌岩桩两种类型,桩径分别为Φ1.2m、Φ1.5m、Φ1.6m,共合计626根桩,总长度为30602.6m,C35混凝土总方量为48919m3。
项目区地处原始地貌单元为河口,滨海淤积平原与低山交汇地带,场地西北面为低山,大部分为河口,滨海淤积平原,场地原大部分为河涌、鱼塘,后经人工用挖山土和块石回填了部分水域,现场地仍分布为河涌、鱼塘、香蕉园和绿化地。地面高程-0.2~5.96m,地势总体南高北低,但相对平坦开阔,起伏不大。地层岩性:区内地层为第四系人工填筑土层、第四系全新统海陆相交互相沉积层、第四系全新统残积层、燕山期花岗岩侵入岩体。钻探揭露,大部分钻孔的填筑土下部普遍分布一层黑色、兰灰色、饱和流塑状淤泥质粘土。此软土孔隙比大、含水量高,具有高压缩性和强度低的特点,易引起桥涵工程的沉降,在填土不稳定等不良影响。

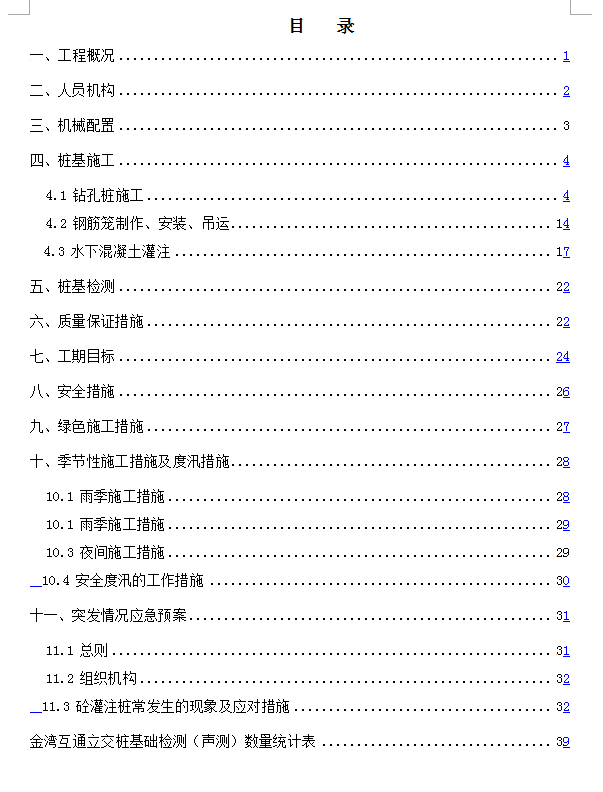

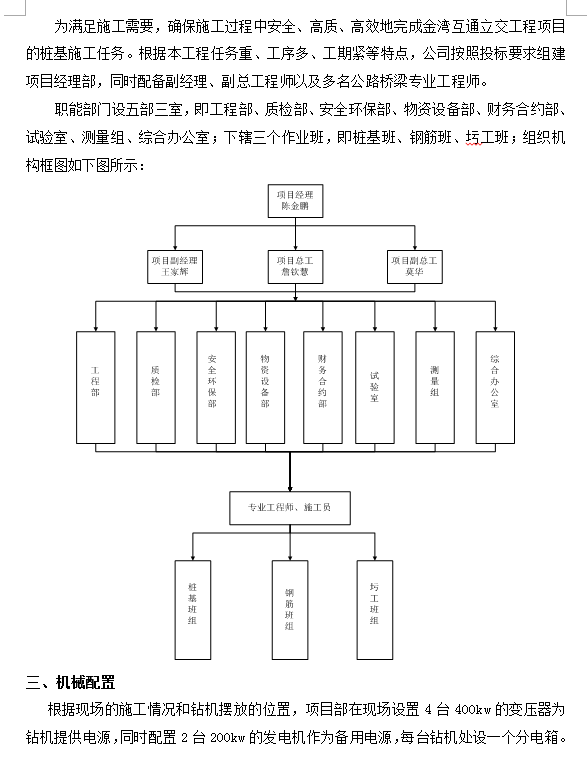

资料截图
