特大桥钻孔灌注桩施工组织设计
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-06
  • 资料类型:RAR
  • 资料大小:123 KB
  • 资料分类:路桥工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
特大桥钻孔灌注桩施工组织设计
根据本桥的地质情况,陆地上的钻孔桩采用6台GPS-20正循环钻机钻进,水中墩钻孔桩采用8台GPS-20正循环钻机钻进。桥台钻孔桩要在台后填土完成后并且填土相对稳定,无明显塑性流变后进行,以保证台后填土的密实度和台后路基的稳定。
钻机布置见:图3-1《射阳河特大桥施工平面布置图》。
3.1陆地上钻孔桩施工方案
1、场地平整
一般施工场地采用推土机进行平整、压实,然后铺垫枕木作钻孔平台; 11#、12#墩分别位于芦苇地中,水深0.5米左右。采用草袋围堰、填土、整平、压实,然后铺垫枕木作钻孔平台;
2、施工测量
全线控制桩复测成果和大桥控制网经监理组复测合格,我项目部根据设计图纸坐标对射阳河特大桥各桩位进行测量放样并用白灰线画出护筒预埋位置,保证护筒预埋正确,为保证能在桩基钻进过程和成桩后能检查桩位偏差及护筒位移情况,在护筒四周预埋四个护桩,保证桩基钻进准确无误。用钢尺复测各桩位间距,保证开钻前测量工作全部到位,并经监理组复核。
3、施工方法
(1)护筒的制作和埋设
①护筒采用4~5mm钢板制作,直径大于钻孔桩径20--40cm。
②为便于泥浆循环,在护筒顶端设高400mm、宽200mm的出浆口。
③护筒高出地下水位2.0m,并高出地面0.5m。
④护筒埋设采用挖孔埋设的方法,在挖孔至一定深度符合要求后,分层对称夯填护筒四周粘土。护筒中心与桩中心线重合,平面误差控制在50mm,倾斜度控制不大于1%。

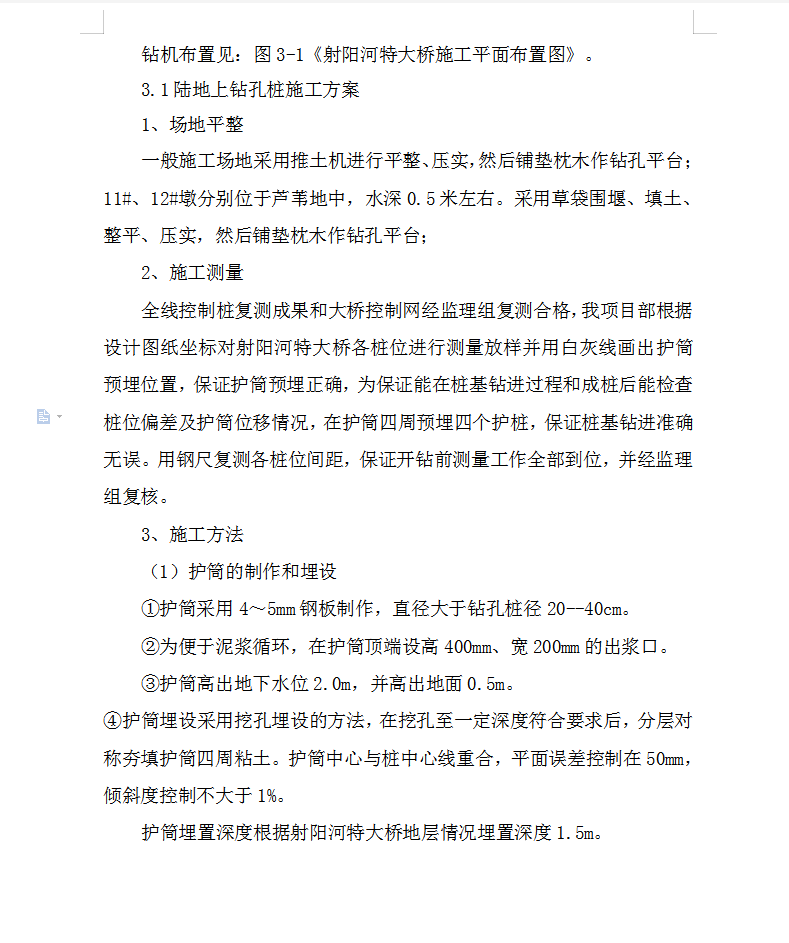

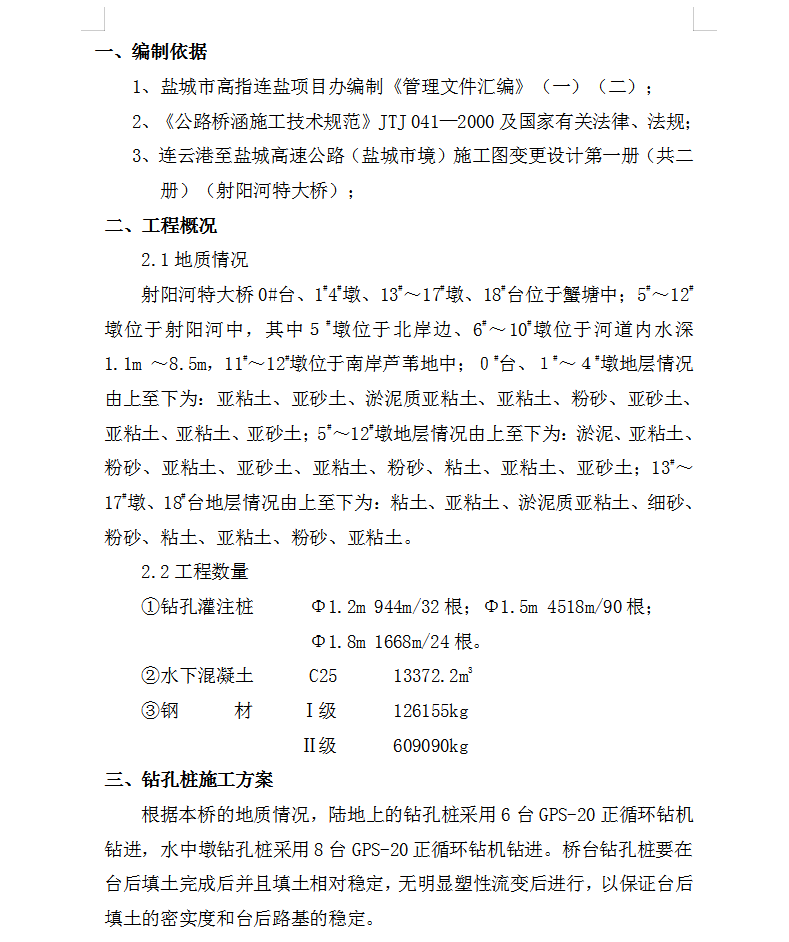

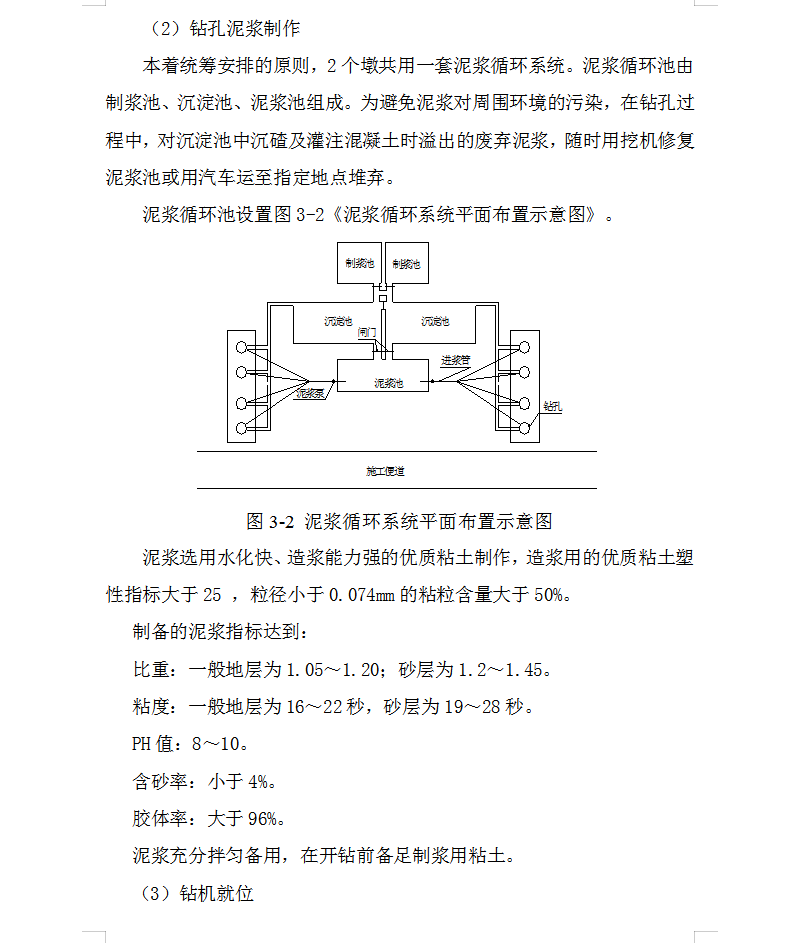

资料截图
