某市西外新区南北干道北延线工程地处某市通川区西外镇龙灌村、赵角垭村居委会，起于东西与南北干道交汇处 K0+40 处，止于达万路车站处 K0+880 处，全长 840 米。此干道路基宽 60 米，其中快车道宽 30 米，绿化带 2 x 3.0m,慢车道为 2x6.0m，人行道为 2 x 6m。路拱横坡 1.5% ，最大纵坡 2.995% 。最小纵坡 0.5% 。曲率半径为 1000m。

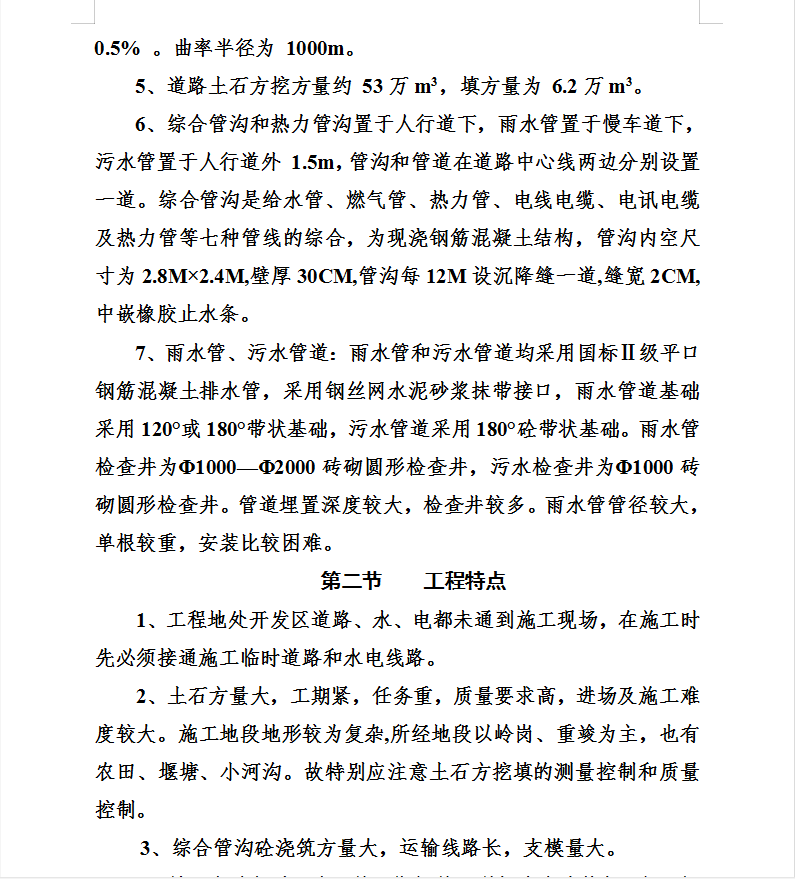

5、道路土石方挖方量约 53万m3，填方量为 6.2万m3。
6、综合管沟和热力管沟置于人行道下，雨水管置于慢车道下，污水管置于人行道外 1.5m，管沟和管道在道路中心线两边分别设置一道。综合管沟是给水管、燃气管、热力管、电线电缆、电讯电缆及热力管等七种管线的综合，为现浇钢筋混凝土结构，管沟内空尺寸为2.8M×2.4M,壁厚30CM,管沟每12M设沉降缝一道,缝宽2CM,中嵌橡胶止水条。
7、雨水管、污水管道：雨水管和污水管道均采用国标Ⅱ级平口钢筋混凝土排水管，采用钢丝网水泥砂浆抹带接口，雨水管道基础采用120°或180°带状基础，污水管道采用180°砼带状基础。雨水管检查井为Φ1000—Φ2000砖砌圆形检查井，污水检查井为Φ1000砖砌圆形检查井。管道埋置深度较大，检查井较多。雨水管管径较大，单根较重，安装比较困难。
