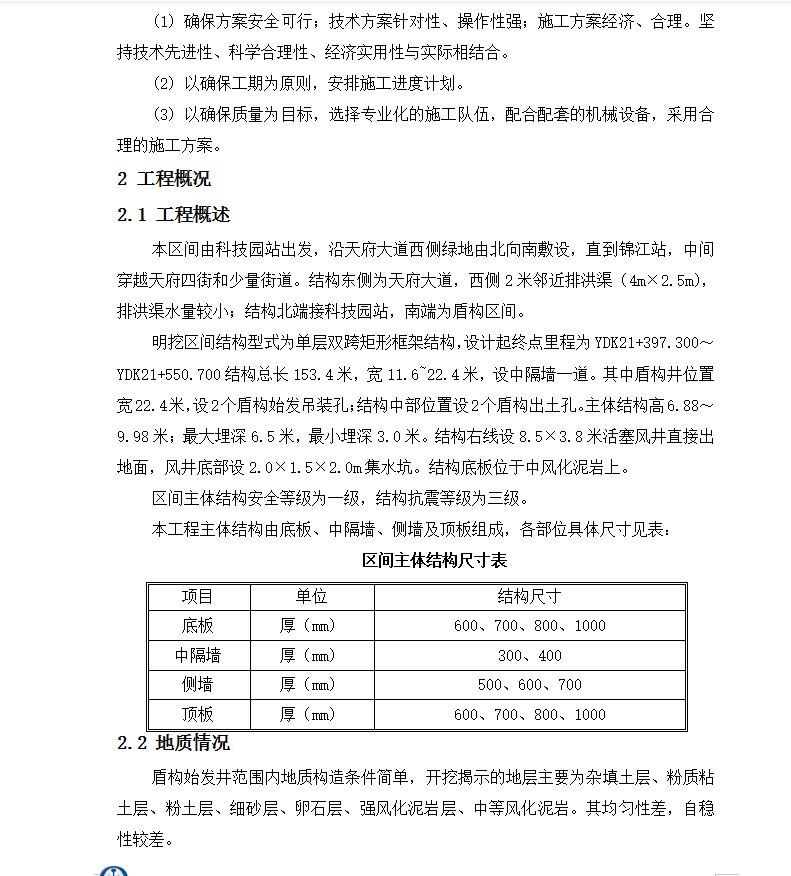

明挖区间结构型式为单层双跨矩形框架结构，设计起终点里程为YDK21+397.300～YDK21+550.700结构总长153.4米，宽11.6~22.4米，设中隔墙一道。其中盾构井位置宽22.4米，设2个盾构始发吊装孔；结构中部位置设2个盾构出土孔。主体结构高6.88～9.98米；最大埋深6.5米，最小埋深3.0米。结构右线设8.5×3.8米活塞风井直接出地面，风井底部设2.0×1.5×2.0m集水坑。结构底板位于中风化泥岩上。
