道路边坡景观工程及路灯亮化工程施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-19
  • 资料类型:RAR
  • 资料大小:31.2 MB
  • 资料分类:路桥图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
道路边坡景观工程及路灯亮化工程施工图纸
道路边坡景观工程:
大道边坡治理面积共43889m2, 主要包括框架梁护坡边坡等,在此基础上对未做过生态修复措施及效果较差的区域进行生态修复提升设计,旨在打造五彩斑斓的景观效果。
道路路灯亮化工程:
本设计的道路照明灯具布置在人行道靠机动车道侧的路边缘石上,根据道路特点,主路采用 16 米高玉兰灯,路灯主杆高度高 12 米,灯头高度为 4 米,灯头最大直径为 3 米,灯具的仰角为 10°,灯具外壳使用优质钢板 Q235 外壳,主光源采用车行道方向 240W*1 套,人行道方向 80W*3 套,共 4 个 LED 主灯源,顶部为 9 只 LED30W 球泡灯。路灯采取双侧对称布灯的照明方式;间距为 24 米,迎宾大道主线(K0+321.5-K1+800),总长为 1478.5 米,安装玉兰灯的数量为 112 套,收费站路口长 320 米,安装玉兰灯的数量为 30 套,共计 142 套,局部间距视绿化带及人行道开口情况作适 当调整 。匝道采用 12 米高玉兰灯,路灯主杆高度高8.5 米,灯头高度为 3.5 米,灯头最大直径为 3 米,灯具的仰角为 10°,灯具外壳使用优质钢板 Q235 外壳,主光源采用车行道方向 120W*1 套,人行道方向 40W*3 套,共 4 个 LED 主灯源,顶部为 9 只 LED30W 球泡灯。路灯采取双侧对称布灯的照明方式;间距为 25 米,匝道
灯共计 27 套。桥面采用 8 米高的 L 型单臂路灯,光源为 60W 的灯,桥面路灯共计 28 套。本
工程路灯总数为 197 套。

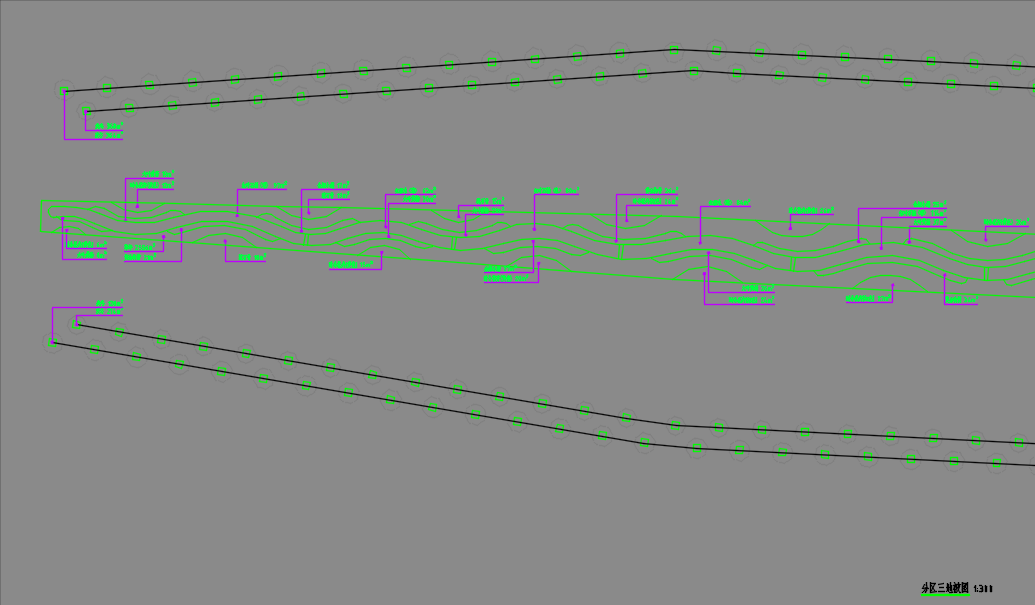

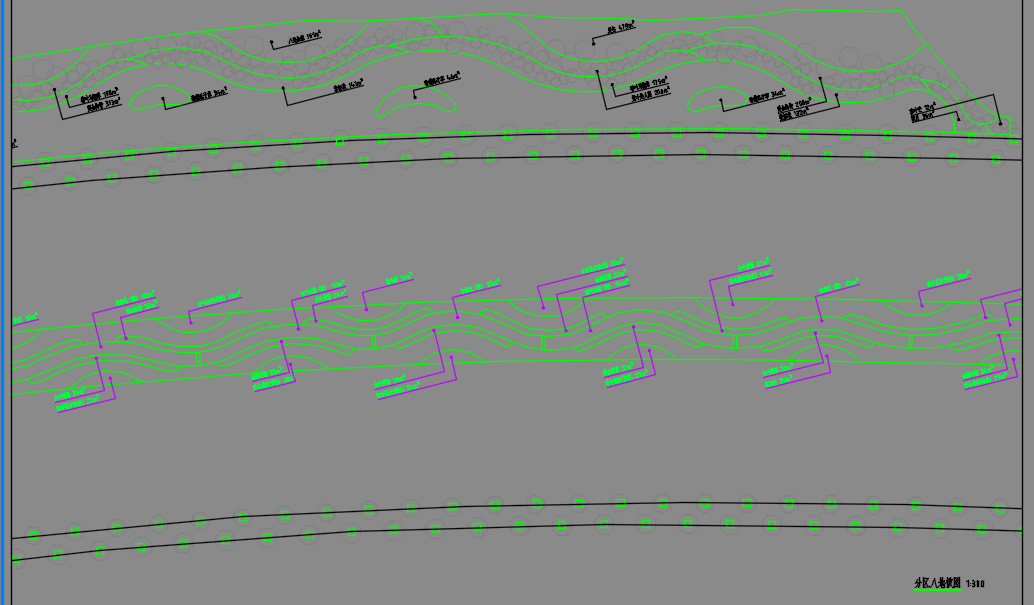

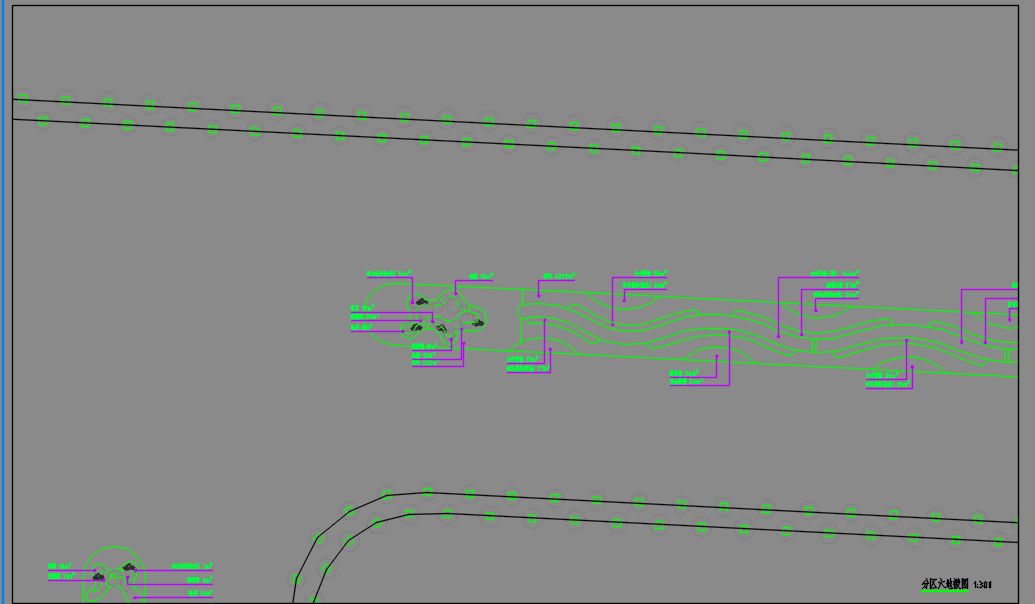

资料截图
  • 道路边坡景观工程及路灯亮化工程施工图纸
  • 道路边坡景观工程及路灯亮化工程施工图纸
  • 道路边坡景观工程及路灯亮化工程施工图纸
