高速公路服务区交通标志标线设计图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-19
  • 资料类型:RAR
  • 资料大小:15.5 MB
  • 资料分类:路桥图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
高速公路服务区交通标志标线设计图纸
高速公路服务区进入匝道后和离开匝道前的场地内,分为南北两个场区。标志工程分为禁令标志、指示标志、指路标志及为车辆及行客指示服务设施的分布及位置的标志。标线工程分为车行道边缘线、车行道分界线、加油岛地面标线、减速标线、导向箭头、路面文字。
材料:根据标志的版面尺寸、结构型式的不同,标志板分别选用2mm厚、3mm厚铝合金板。为了增加标志板强度,标志板边缘均采用折边处理,大型标志板还应加衬铝合金角铝。铝合金板和龙骨之间采用铝合金沉头铆钉连接。铝合金龙骨和钢管之间采用方头螺栓及抱箍连接,钢管和立柱之间采用双头螺栓连接。标志板面应无裂缝、撕破或其它表面缺陷,标志板边缘应整齐、光滑,标志板的尺寸误差应小于±0.5%,平面翘曲的误差应小于±3mm/m。车行道边缘线、减速标线、加油岛标线均采用热熔突起型涂料,涂层厚度为1.5mm,突出部分高为5.5mm。车行道分界线、停车位采用耐久性较强的热熔刮涂型涂料,涂层厚度为2.0~2.5mm。导向箭头、路面文字采用热熔喷涂型,涂层厚度为2.0~2.5mm。
资料截图

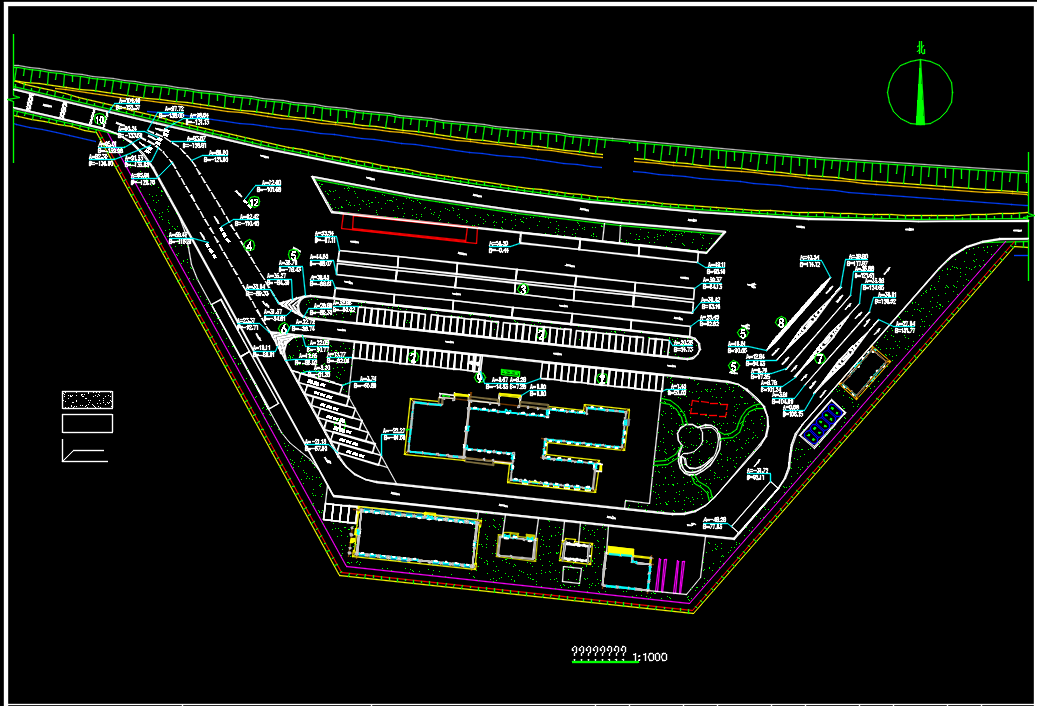

  • 高速公路服务区交通标志标线设计图纸

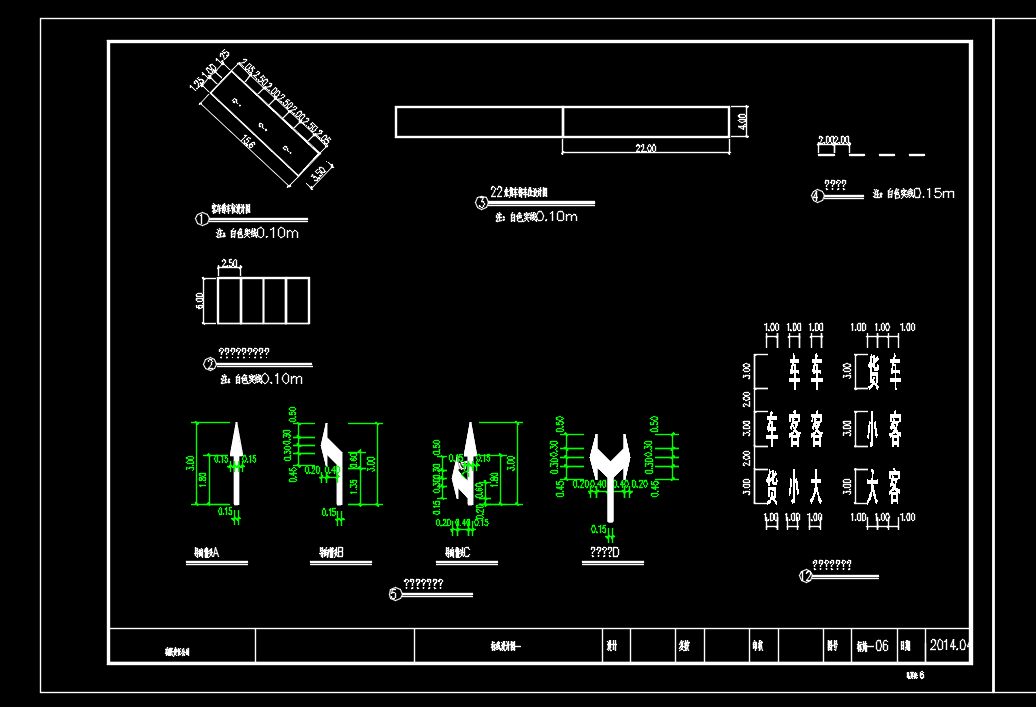

  • 高速公路服务区交通标志标线设计图纸

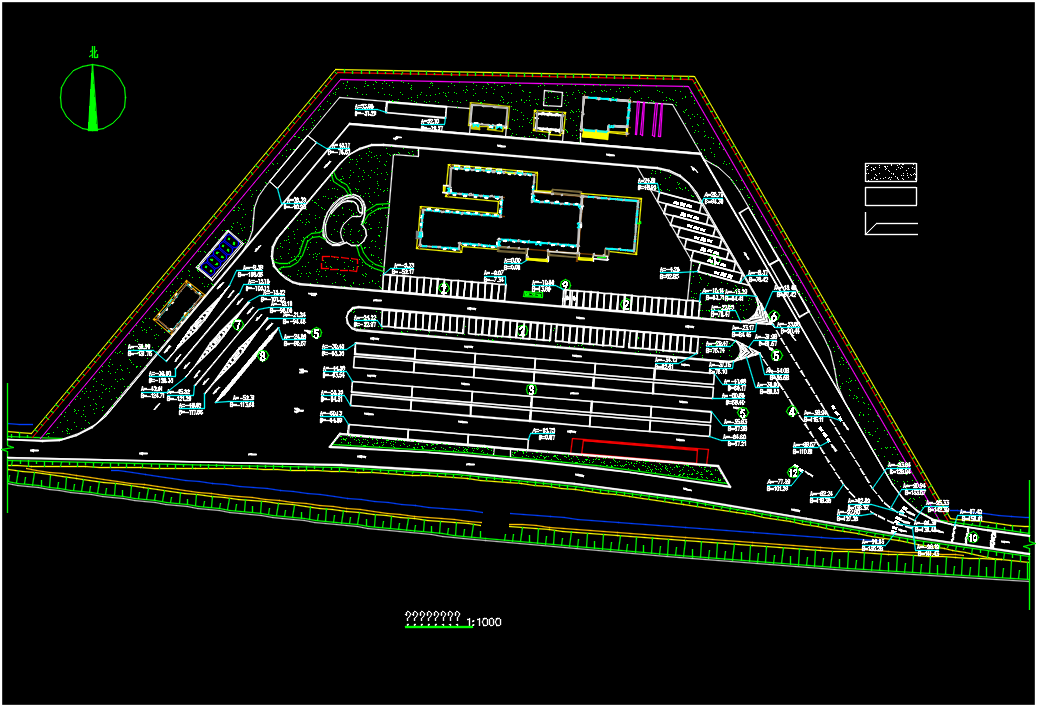

  • 高速公路服务区交通标志标线设计图纸
