车行通道及人行天桥结构施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-07-04
  • 资料类型:RAR
  • 资料大小:47.7 MB
  • 资料分类:路桥图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
车行通道及人行天桥结构施工图
本工程为城市主干路,设计车速为50km/h,标准路幅宽度为36m,双向六车道。起于xx路六纵线,止于xx路,道路呈东西走向。本次道路设计起于xx路,止于xx大道,沿道路前进方向在1+483.053处上跨xx路;在K1+940.079处下穿8-2号路(西段);在K2+267.700处下穿xx路(环形道路),在K2+661.818处与xx路(环形道路)平交;在K3+115.017处上跨xx大道,并在K3+500顺接现状机东线南线。K1+840~K2+425段为xxx隧道,全长585m。
资料截图

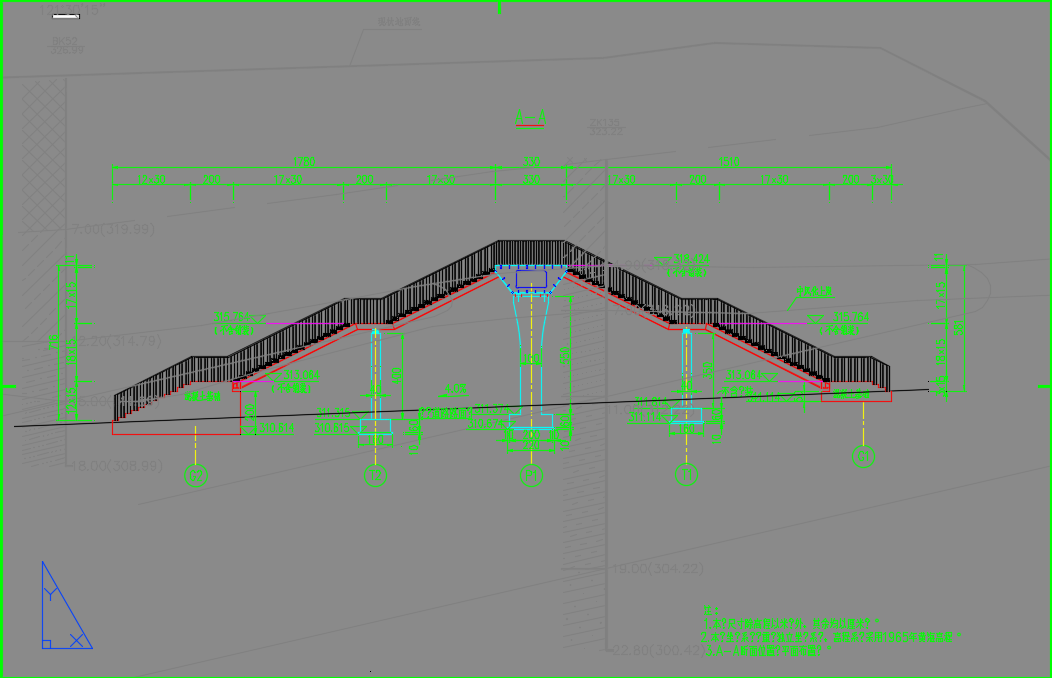

  • 车行通道及人行天桥结构施工图

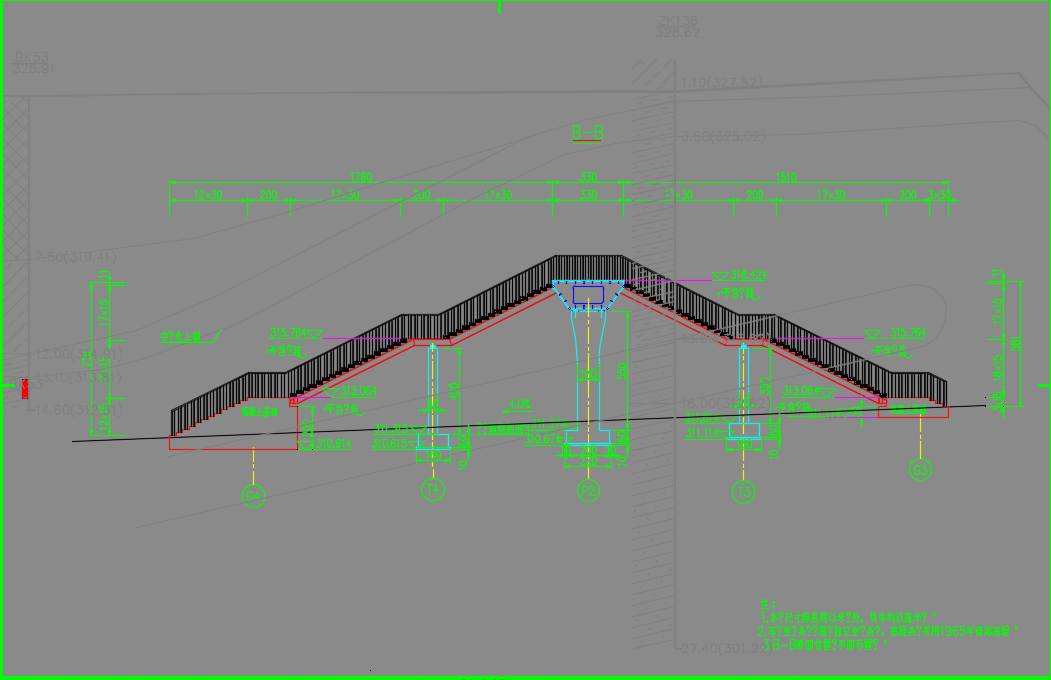

  • 车行通道及人行天桥结构施工图

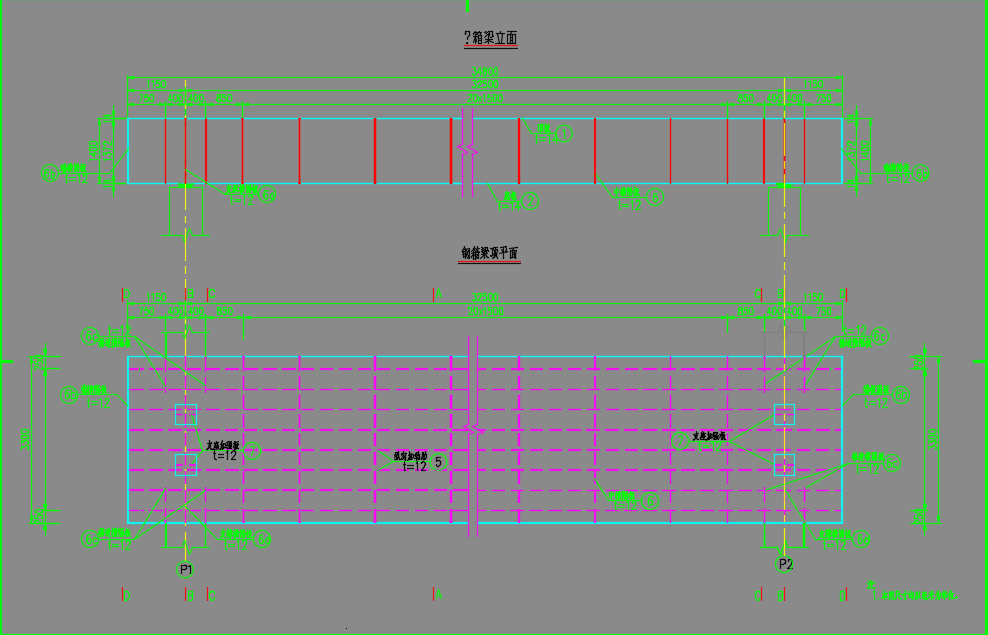

  • 车行通道及人行天桥结构施工图
