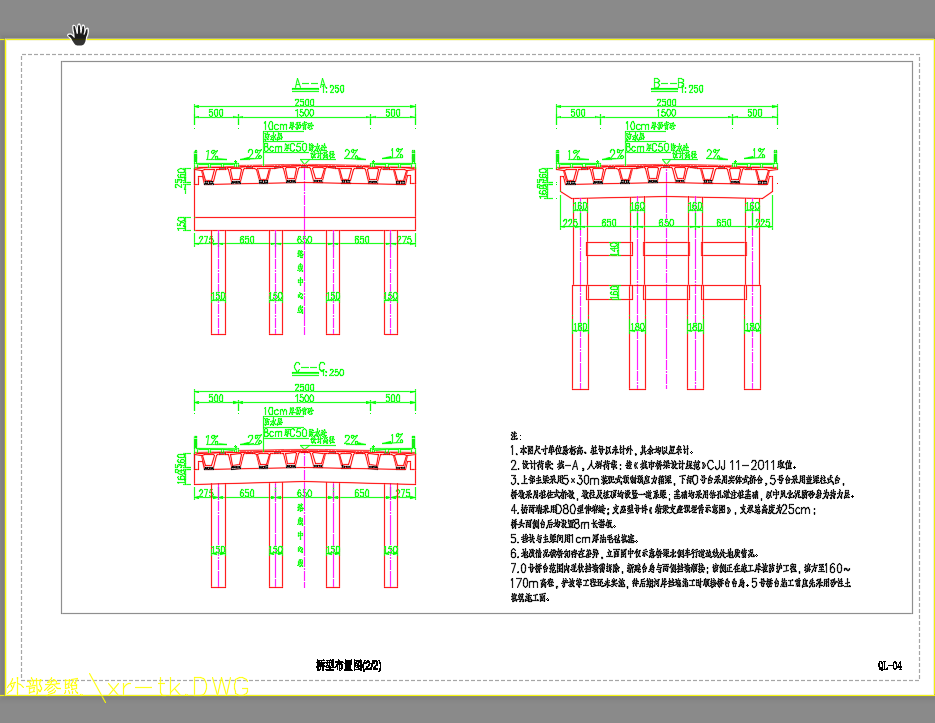

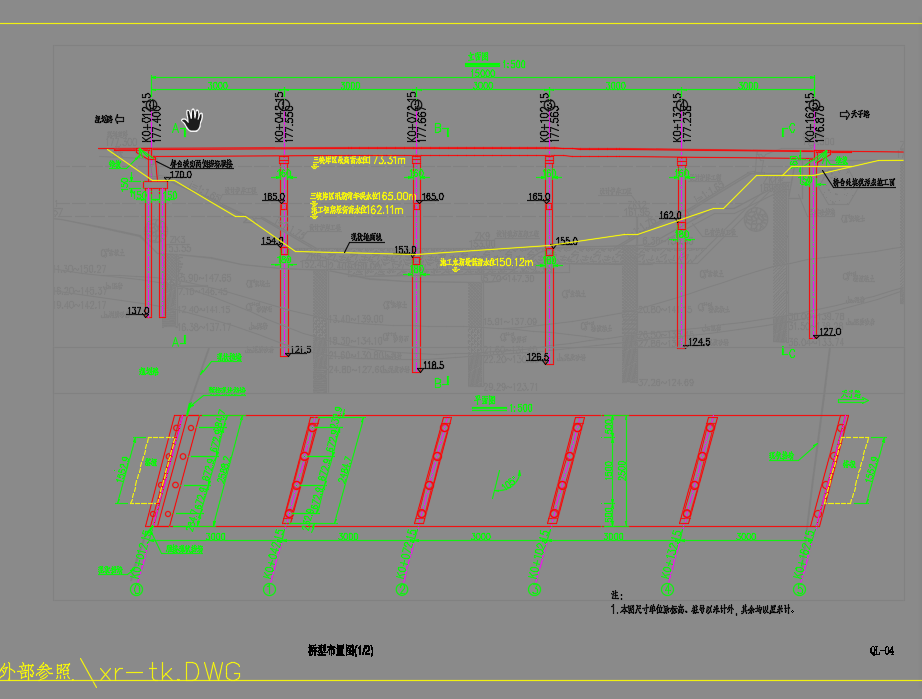

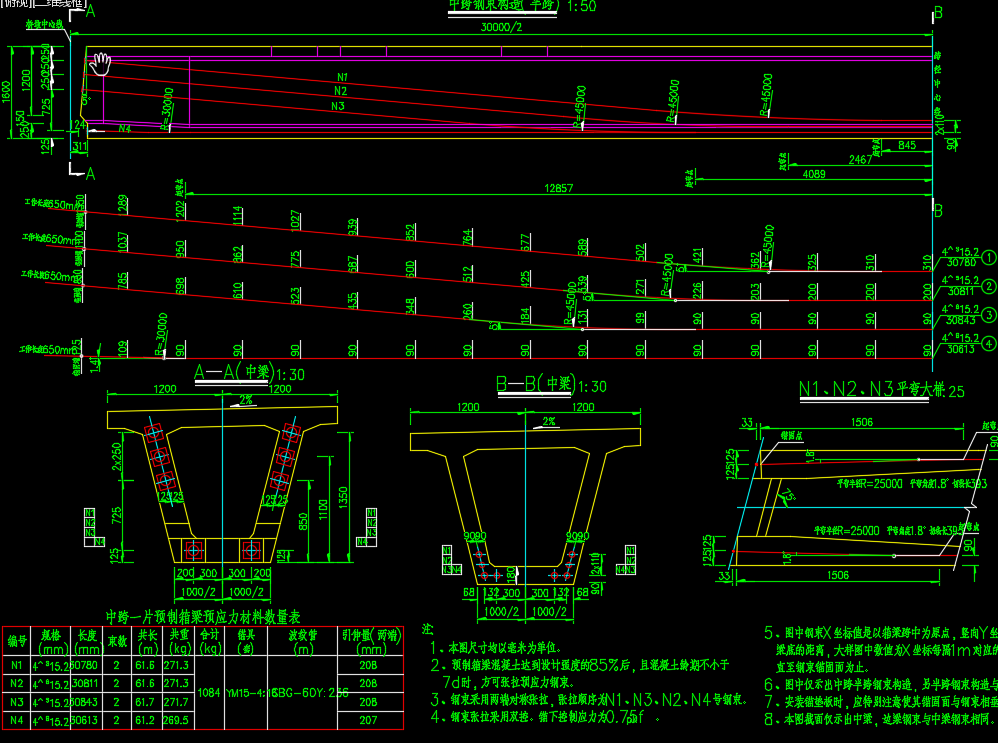

上部主梁采用5X 30m装配式预制预应力箱梁，下部 0号台采用实体式桥台，5号台采用盖梁柱式台，桥墩采用桩柱式桥墩，墩柱及桩顶均设置一道系梁;基础均采用钻孔灌注桩基础，以中风化泥质砂岩为持力层。

5X 30m装配式预制预应力箱梁桥设计图纸包括项目区位图、道路平面图、道路纵断面图、道路标准横断面图、路面结构设计图、路面管槽开挖修复设计图及工程量、新旧路面搭接图及工程量、低填浅挖路基处理设计图、道路横断面设计图、交叉口平面设计图、道路用地图等
