2×21+2×25+21m现浇箱梁-多跨径组合预应力砼连续箱梁桥全套施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-04-26
  • 资料类型:RAR
  • 资料大小:2.5 MB
  • 资料分类:路桥图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
2×21+2×25+21m现浇箱梁-多跨径组合预应力砼连续箱梁桥全套施工图
1、上部结构为预应力混凝土连续箱梁,跨径为2×21+2×25+21m。采用支架现浇的施工方法。
2、箱梁布置纵向预应力钢束。
3、预应力钢束设计张拉控制力为0.75倍的公称破断强度。本设计中计算钢束引伸量的有关参数取值为:管道摩阻系数0.25,偏差系数0.0012,一端锚具变形钢束回缩值0.006米,钢束松弛率0.035。
4、为提高预应力的耐久性和抗疲劳性能,所有纵向预应力钢束均采用塑料波纹管,并采用真空吸浆的方式压浆防护。
5、桥墩:均为独柱墩,桩柱一体。墩柱直径1.5m,桩径1.7m。桩基按嵌岩桩设计,由于缺少地质钻孔,故采用块石土容许承载力250KPa,极限摩阻力140KPa计算桩长,如与实际地质不符,重新计算桩长。
6、桥台:采用柱式桥台,每个桥台下有2根直径1.2米的钻孔桩。

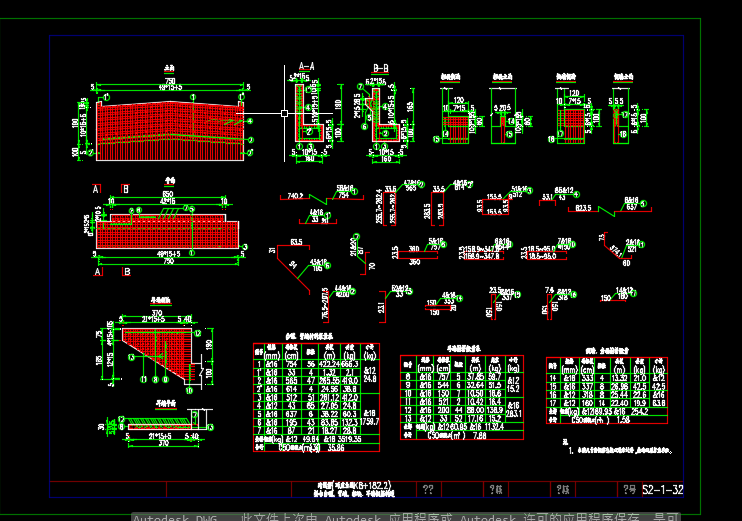

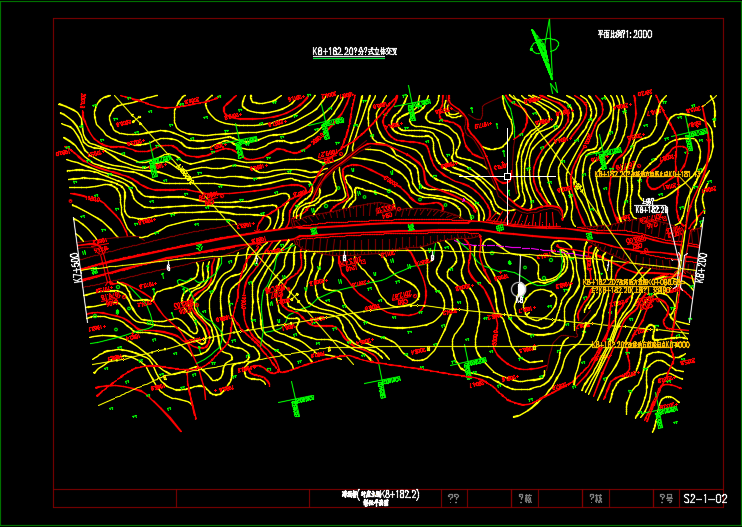

资料截图
  • 2×21+2×25+21m现浇箱梁-多跨径组合预应力砼连续箱梁桥全套施工图
  • 2×21+2×25+21m现浇箱梁-多跨径组合预应力砼连续箱梁桥全套施工图
  • 2×21+2×25+21m现浇箱梁-多跨径组合预应力砼连续箱梁桥全套施工图
