新建桥梁为一座上部采用4X13m预应力（后张）混凝土空心板桥，桥梁中心里程为K0+587，桥梁起点桩号为K0+558.48，终点桩号为K0+615.52，桥梁全长57.04m。桥梁下部构造为桥台采用柱式桥台，基础采用桩基础，桥墩采用柱式墩，基础采用桩基础。

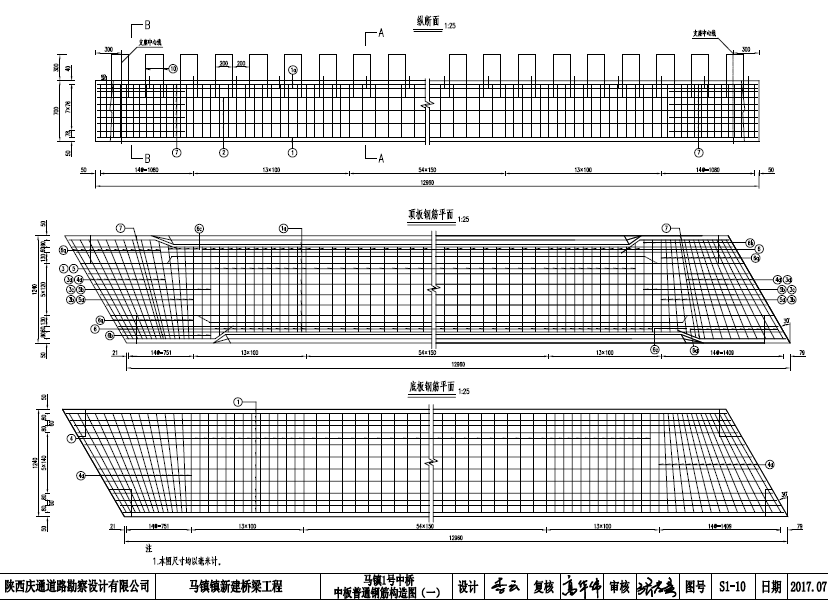

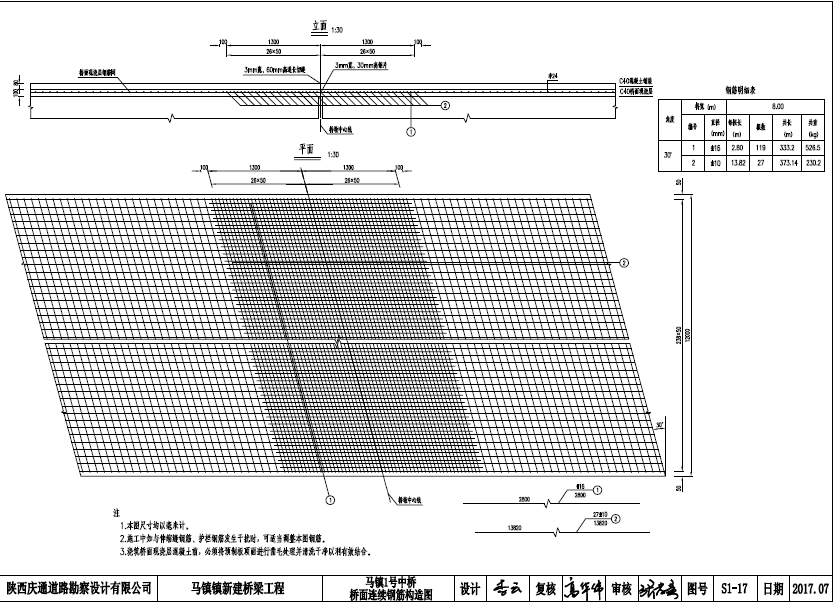

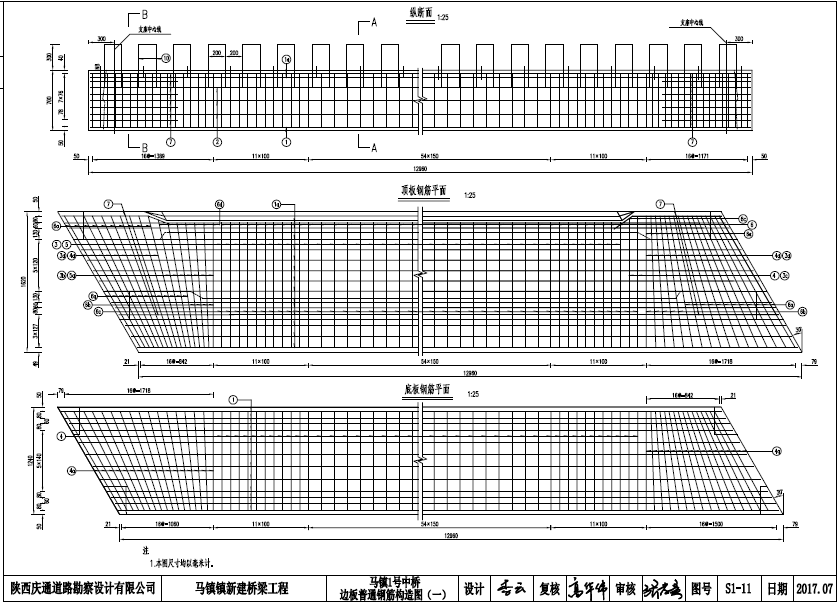

某乡镇新建桥梁工程施工图纸包括桥位平面图、工程地质纵断面图、全桥主要材料数量表、桥型布置图(一) ~ (二)、墩台基桩坐标放样图、桥梁上部标准横断面及支座构造图、空心板- 般构造图(一) ~ (二)、预应力钢束构造图、空心板 铰缝钢筋构造图、中板普通钢筋构造图、空心板底板 加强钢筋构造图、桥面钝角加强钢筋构造图、板端加强钢筋构造图、封锚端钢筋构造图、桥面铺装钢筋构造图、桥面连续构造图及数量表、支座及垫石布置图、防震锚栓构造图、GQF-C40型伸缩装置构造图、桥梁部分缘石、人行道设计图(一) ~ (四)、青石栏杆构造图、泄水管构造图、桥墩一般构造图
