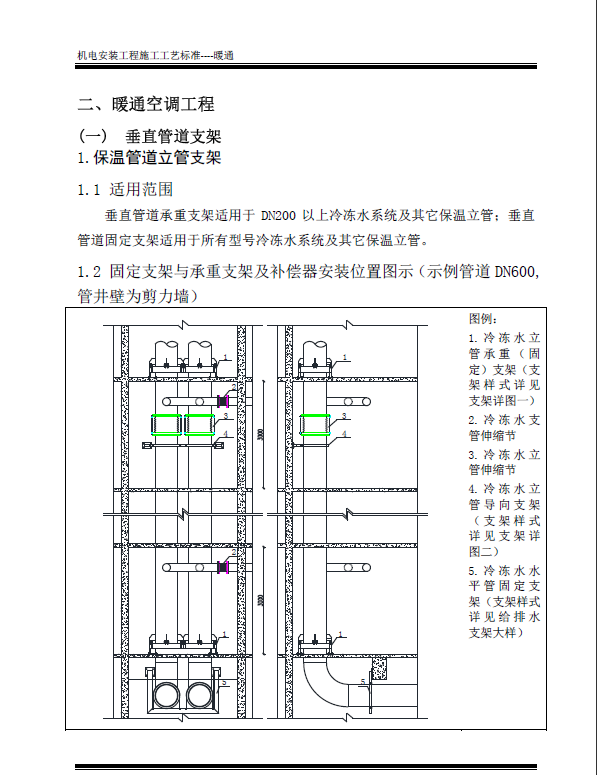

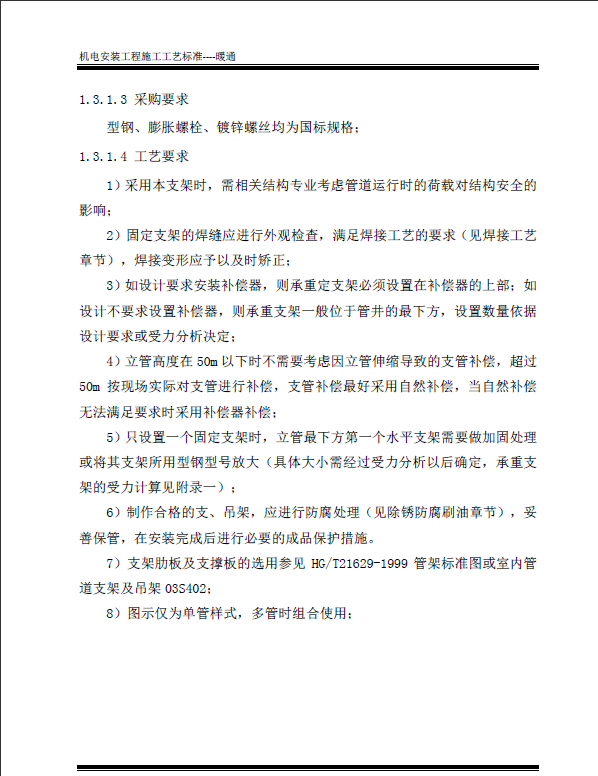

适用范围:垂直管道承重支架适用于DN200 以上冷冻水系统及其它保温立管;垂直管道固定支架适用于所有型号冷冻水系统及其它保温立管。工艺要求:1)采用本支架时,需相关结构专业考虑管道运行时的荷载对结构安全的
影响;2)固定支架的焊缝应进行外观检查,满足焊接工艺的要求(见焊接工艺章节),焊接变形应予以及时矫正;3)如设计要求安装补偿器,则承重定支架必须设置在补偿器的上部;如设计不要求设置补偿器,则承重支架一般位于管井的最下方,设置数量依据设计要求或受力分析决定;4)立管高度在50m 以下时不需要考虑因立管伸缩导致的支管补偿,超过50m 按现场实际对支管进行补偿,支管补偿最好采用自然补偿,当自然补偿无法满足要求时采用补偿器补偿;5)只设置一个固定支架时,立管最下方第一个水平支架需要做加固处理或将其支架所用型钢型号放大(具体大小需经过受力分析以后确定,承重支架的受力计算见附录一);6)制作合格的支、吊架,应进行防腐处理(见除锈防腐刷油章节),妥善保管,在安装完成后进行必要的成品保护措施。

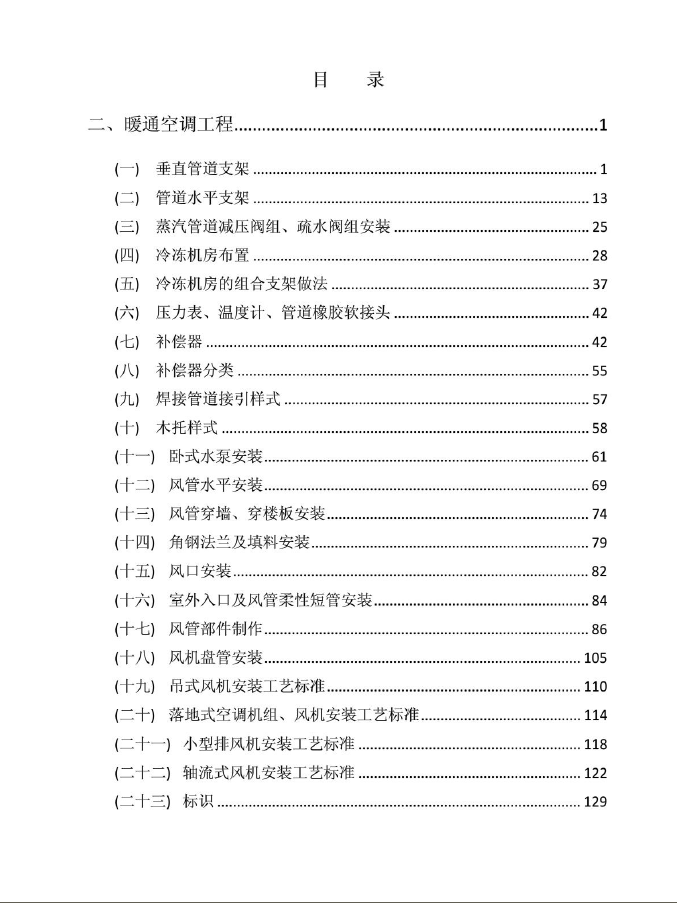

目录
二、暖通空调工程...............................................................................1
(一) 垂直管道支架.......…….......….....................................…......................... 1
(二) 管道水平支架..............…..................................................................... 13
...........
(三十) 阀门保温........................….......................….................…................ 154
(三十一) 管道橡塑保温..........….................….....................…........…......... 156
(三十二) 冷凝水管安装..............................….......…......................…......... 159
