室外燃气管道和配件的安装 82P

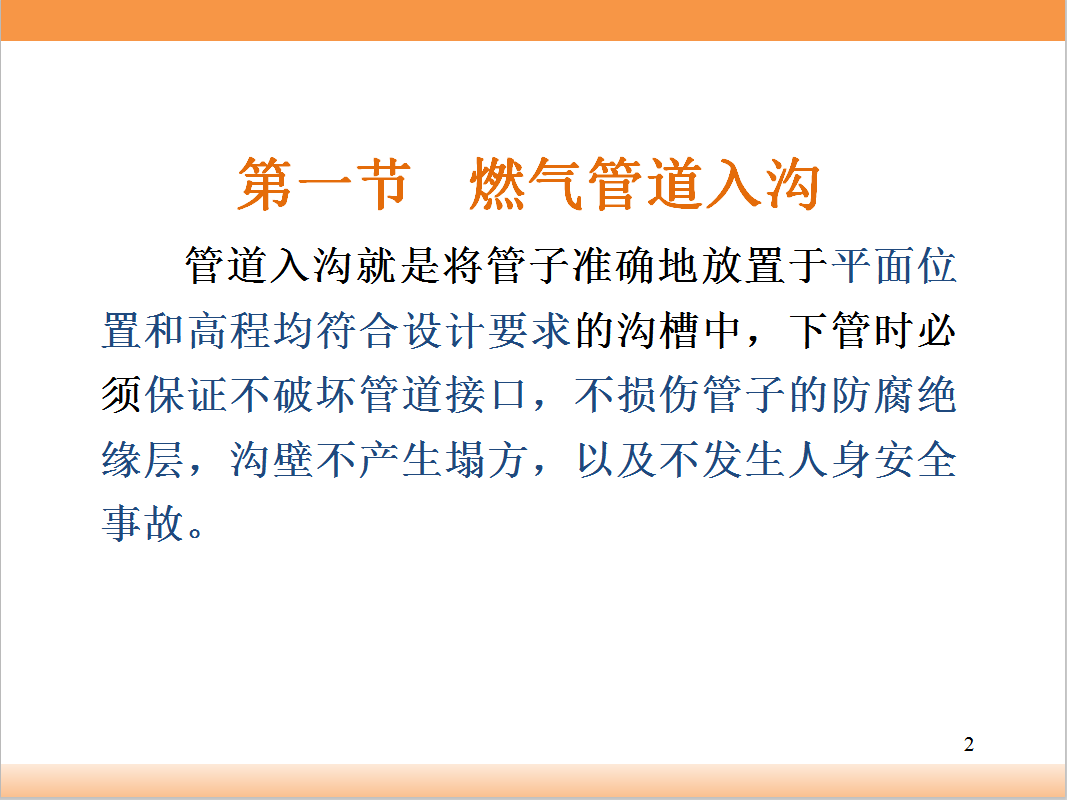

管道入沟就是将管子准确地放置于平面位置和高程均符合设计要求的沟槽中,下管时必须保证不破坏管道接口,不损伤管子的防腐绝缘层,沟壁不产生塌方,以及不发生人身安全事故。

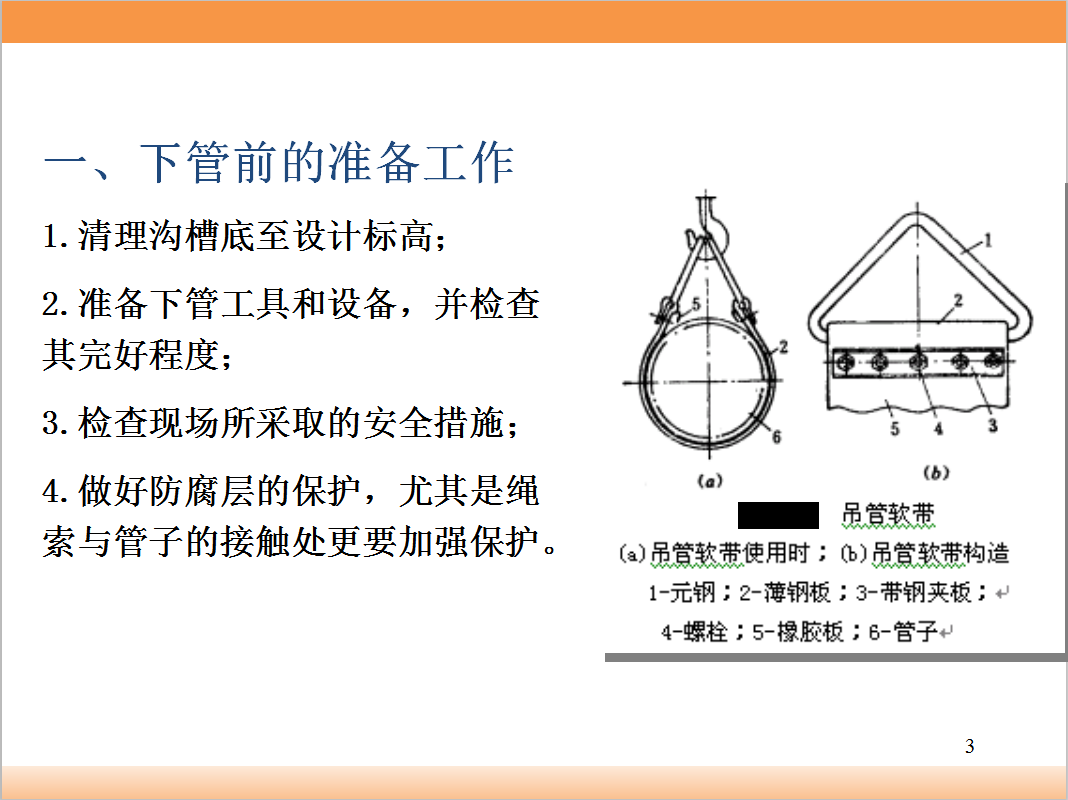

一、下管前的准备工作
1.清理沟槽底至设计标高;
2.准备下管工具和设备,并检查其完好程度;
3.检查现场所采取的安全措施;
4.做好防腐层的保护,尤其是绳索与管子的接触处更要加强保护。

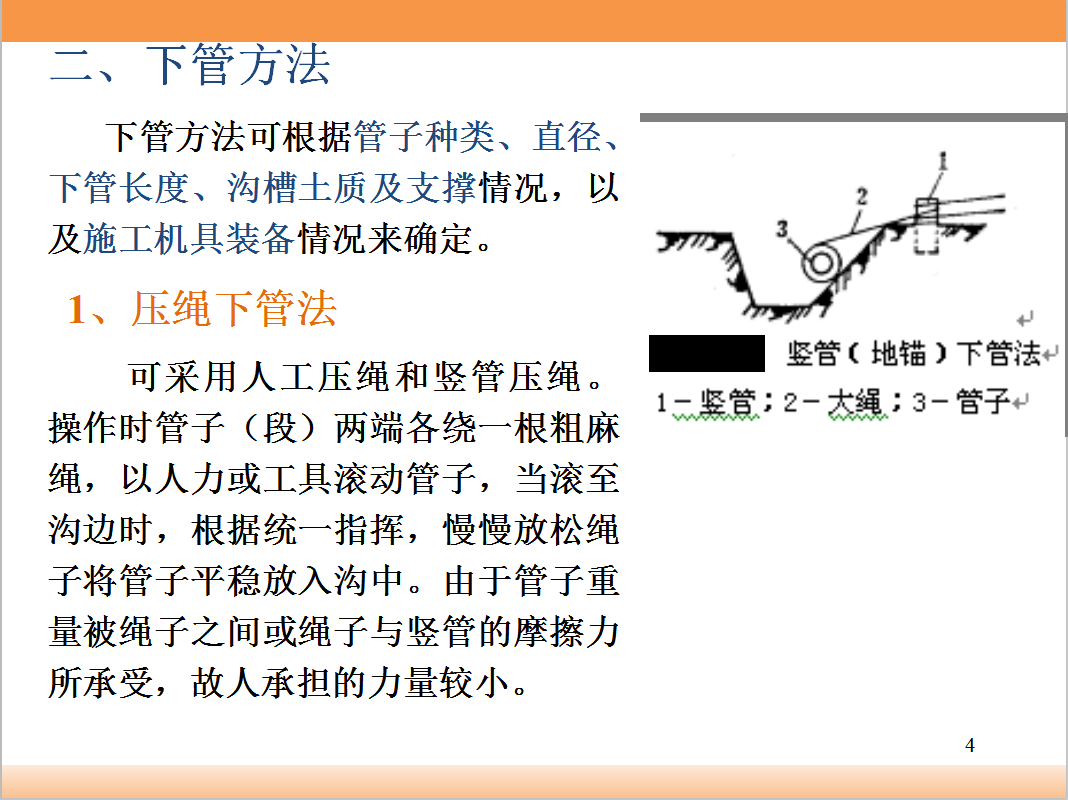

二、下管方法
下管方法可根据管子种类、直径、下管长度、沟槽土质及支撑情况,以及施工机具装备情况来确定。
1、压绳下管法
可采用人工压绳和竖管压绳。操作时管子(段)两端各绕一根粗麻绳,以人力或工具滚动管子,当滚至沟边时,根据统一指挥,慢慢放松绳子将管子平稳放入沟中。由于管子重量被绳子之间或绳子与竖管的摩擦力所承受,故人承担的力量较小。
2.搭架下管法
先将管子滚至横搭在沟槽的方木(不少于两根)或圆木上,然后用挂在搭架上的手拉葫芦将管子吊起,抽走方木,将管子缓缓放入沟槽中。
3.起重机下管法
使用轮胎式或履带式起重机。如图所示。
下管时,起重机沿沟槽移动,必须用专用的尼龙吊具。起吊高度以1m为宜。将管子起吊后,转动起重臂,使管子移至管沟上方,然后轻放至沟底。起重机的位置应与沟边保持一定距离,以免沟边土壤受压过大而塌方。管两端拴绳子,由人拉住,随时调整方向并防止管子摆动。严禁损伤防腐层。
