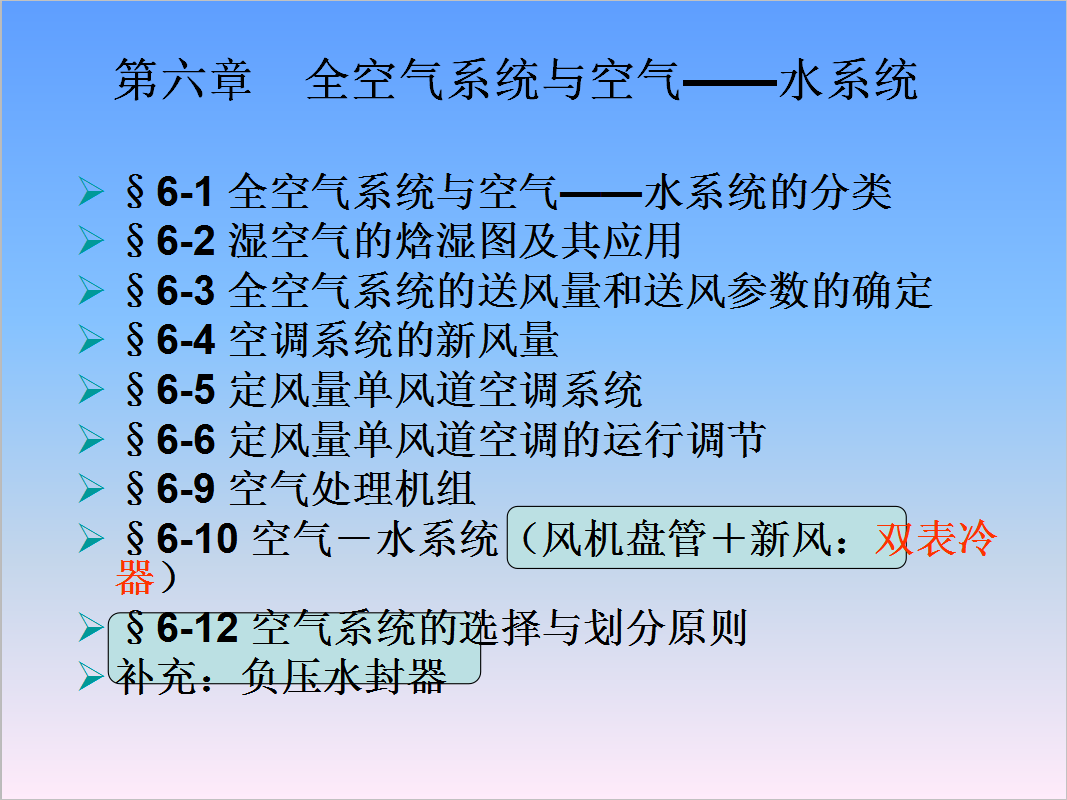

全空气系统与空气——水系统 125P

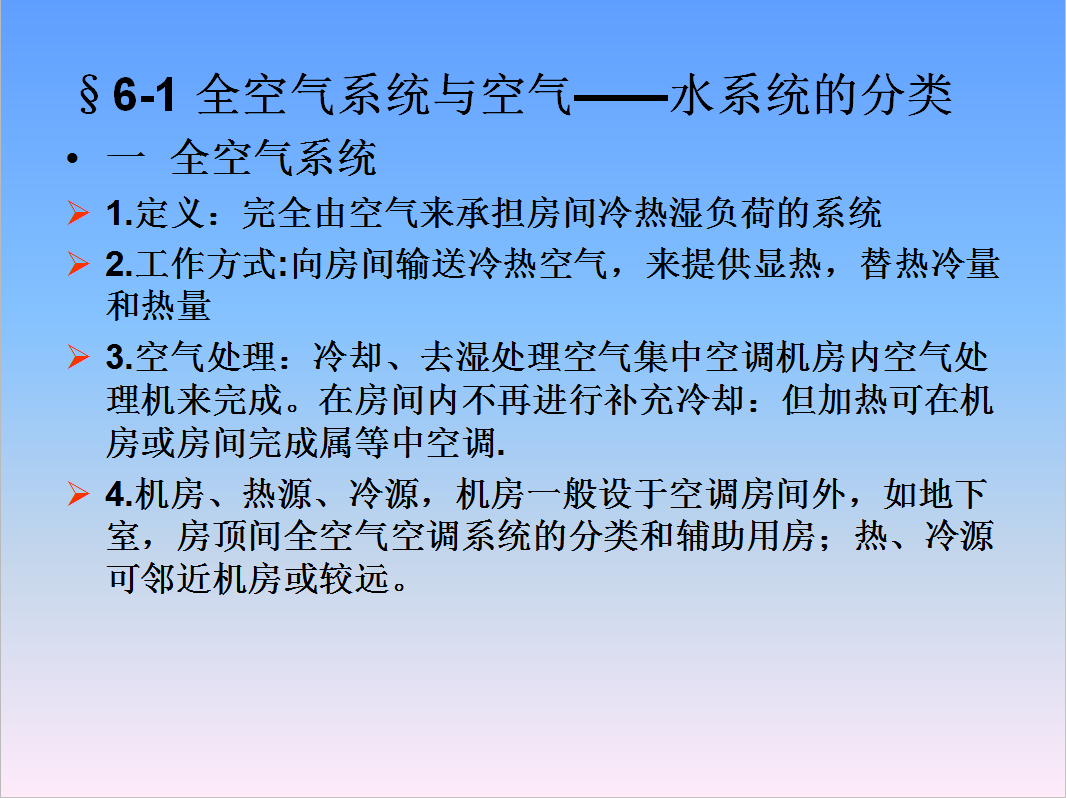

§6-1 全空气系统与空气——水系统的分类
一 全空气系统
1.定义:完全由空气来承担房间冷热湿负荷的系统
2.工作方式:向房间输送冷热空气,来提供显热,替热冷量和热量
3.空气处理:冷却、去湿处理空气集中空调机房内空气处理机来完成。在房间内不再进行补充冷却:但加热可在机房或房间完成属等中空调.
4.机房、热源、冷源,机房一般设于空调房间外,如地下室,房顶间全空气空调系统的分类和辅助用房;热、冷源可邻近机房或较远。

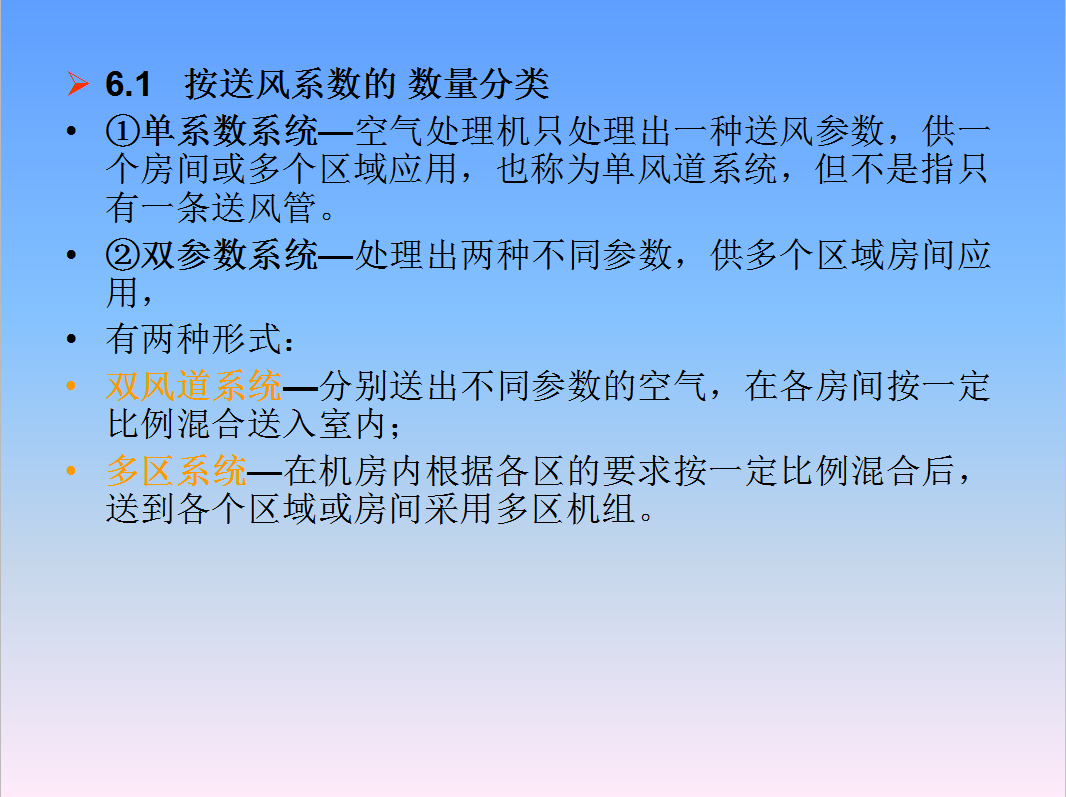

6.1 按送风系数的 数量分类
①单系数系统—空气处理机只处理出一种送风参数,供一个房间或多个区域应用,也称为单风道系统,但不是指只有一条送风管。
②双参数系统—处理出两种不同参数,供多个区域房间应用,
有两种形式:
双风道系统—分别送出不同参数的空气,在各房间按一定比例混合送入室内;
多区系统—在机房内根据各区的要求按一定比例混合后,送到各个区域或房间采用多区机组。
2)按送风量是否恒定分类

定风量系统——送风量恒定的系统
变风量系统——送风量根据要求而变化的全空气系统。
3)按所使用的来源分类

① 全新风系统(又称直流系统)—全部采用室外新鲜
空气(新风)的系统,新风经处理后送入室内,消除冷
热湿负荷直接排走。
②再循环式系统(又称封闭式系统)—全部采用再循
环空气的系统,即室内空气经处理后,再送向室内。
③回风式系统(又称混合式系统)—一部分新风和室内
空气混合介于上述两系统之间。
