某流域小水电站工程规划设计报告书

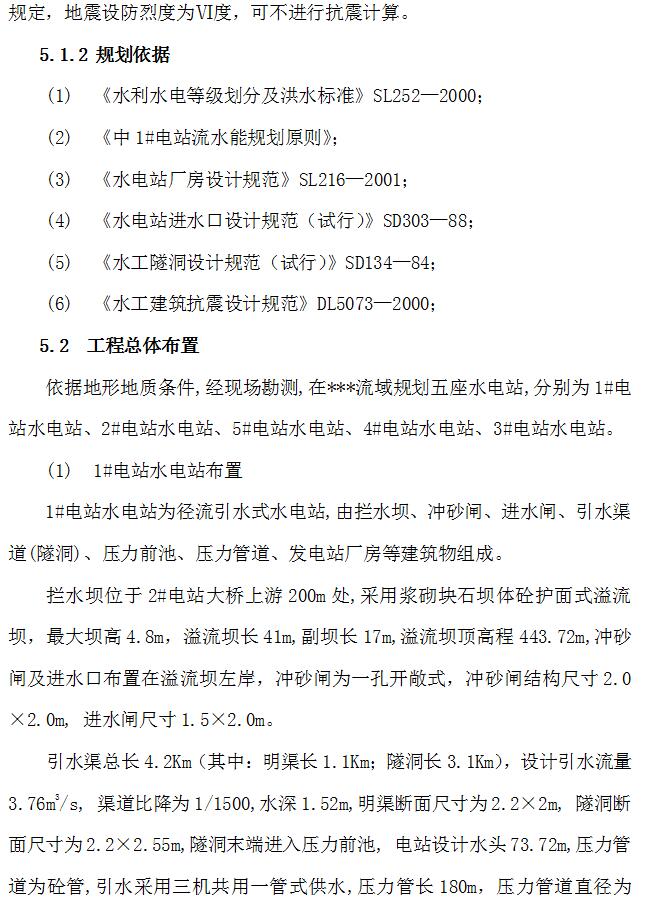

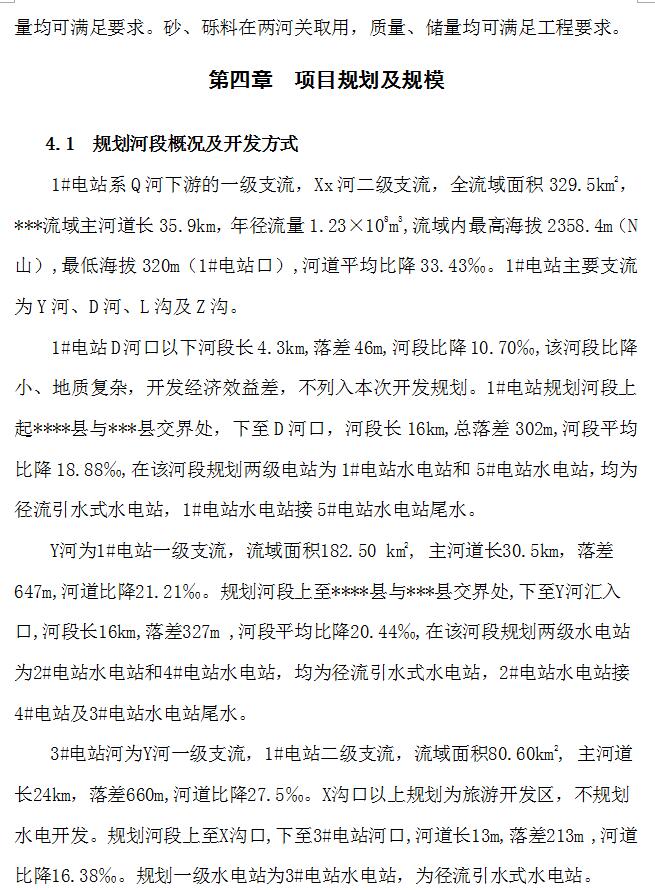

依据地形地质条件,经现场勘测,在***流域规划五座水电站,分别为1#电站水电站、2#电站水电站、5#电站水电站、4#电站水电站、3#电站水电站。
(1)1#电站水电站布置
1#电站水电站为径流引水式水电站,由拦水坝、冲砂闸、进水闸、引水渠道(隧洞)、压力前池、压力管道、发电站厂房等建筑物组成。
拦水坝位于2#电站大桥上游200m处,采用浆砌块石坝体砼护面式溢流坝,最大坝高4.8m,溢流坝长41m,副坝长17m,溢流坝顶高程443.72m,冲砂闸及进水口布置在溢流坝左岸,冲砂闸为一孔开敞式,冲砂闸结构尺寸2.0×2.0m, 进水闸尺寸1.5×2.0m。
引水渠总长4.2Km(其中:明渠长1.1Km;隧洞长3.1Km),设计引水流量3.76m3/s, 渠道比降为1/1500,水深1.52m,明渠断面尺寸为2.2×2m, 隧洞断面尺寸为2.2×2.55m,隧洞末端进入压力前池, 电站设计水头73.72m,压力管道为砼管,引水采用三机共用一管式供水,压力管长180m,压力管道直径为1.2m。
电站厂房布置在D河口上,为地面式厂房, 厂房尺寸为:25.2×9.9×5.7m(长×宽×高),结构型式为砖砼结构,尾水面高程为366.00m。
(2)2#电站水电站布置
2#电站水电站工程为径流引水式电站,由拦水坝、冲砂闸、进水闸、引水渠道(隧洞)、压力前池、压力管道、发电站厂房等建筑物组成。
拦水坝位于3#电站河与Y河交汇口下游10m,拦水坝采用浆砌块石坝体砼护面式溢流坝,最大坝高5m,溢流坝长22m, 坝顶高程515.53m,溢流坝下游设20×22m(长×宽)底流式消力池。冲砂闸及进水口布置在坝的左岸,冲砂闸为一孔开敞式,孔口断面尺寸为:1.8×2.5m,进水闸孔口尺寸为:1.5×1.5m。
引水渠总长1.37Km(其中:砼暗渠长0.25Km;隧洞长1.12Km),设计引水流量2.398m3/s,渠道比降为1/1500, 水深1.33m,暗渠断面尺寸为:1.8×1.6m,隧洞断面尺寸为:1.8×2.43m,隧洞末端进入压力前池,压力管道为钢管,供水方式为二机共用一管, 电站设计水头为69.90m,压力钢管长92 m ,钢管直径为1m,管壁厚8mm。
