小(2)型病险水库除险加固初步设计报告 116P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-30
  • 资料类型:RAR
  • 资料大小:2.06 MB
  • 资料分类:水利工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
小(2)型病险水库除险加固初步设计报告 116P

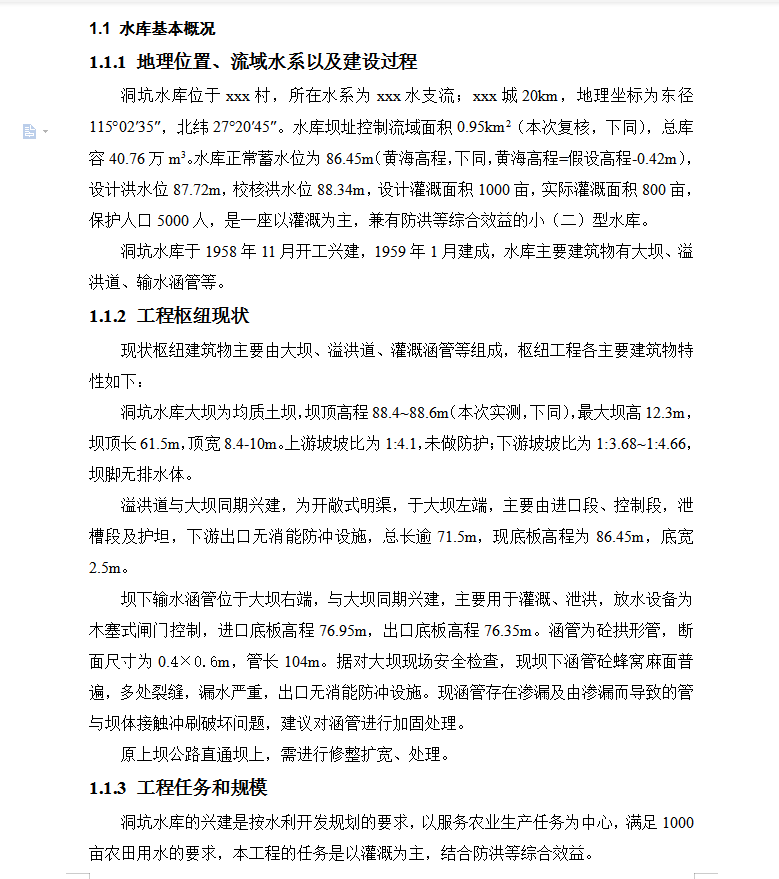

现状枢纽建筑物主要由大坝、溢洪道、灌溉涵管等组成,枢纽工程各主要建筑物特性如下:
洞坑水库大坝为均质土坝,坝顶高程88.4~88.6m(本次实测,下同),最大坝高12.3m,坝顶长61.5m,顶宽8.4-10m。上游坡坡比为1:4.1,未做防护;下游坡坡比为1:3.68~1:4.66,坝脚无排水体。
溢洪道与大坝同期兴建,为开敞式明渠,于大坝左端,主要由进口段、控制段,泄槽段及护坦,下游出口无消能防冲设施,总长逾71.5m,现底板高程为86.45m,底宽2.5m。
坝下输水涵管位于大坝右端,与大坝同期兴建,主要用于灌溉、泄洪,放水设备为木塞式闸门控制,进口底板高程76.95m,出口底板高程76.35m。涵管为砼拱形管,断面尺寸为0.4×0.6m,管长104m。据对大坝现场安全检查,现坝下涵管砼蜂窝麻面普遍,多处裂缝,漏水严重,出口无消能防冲设施。现涵管存在渗漏及由渗漏而导致的管与坝体接触冲刷破坏问题,建议对涵管进行加固处理。
原上坝公路直通坝上,需进行修整扩宽、处理。

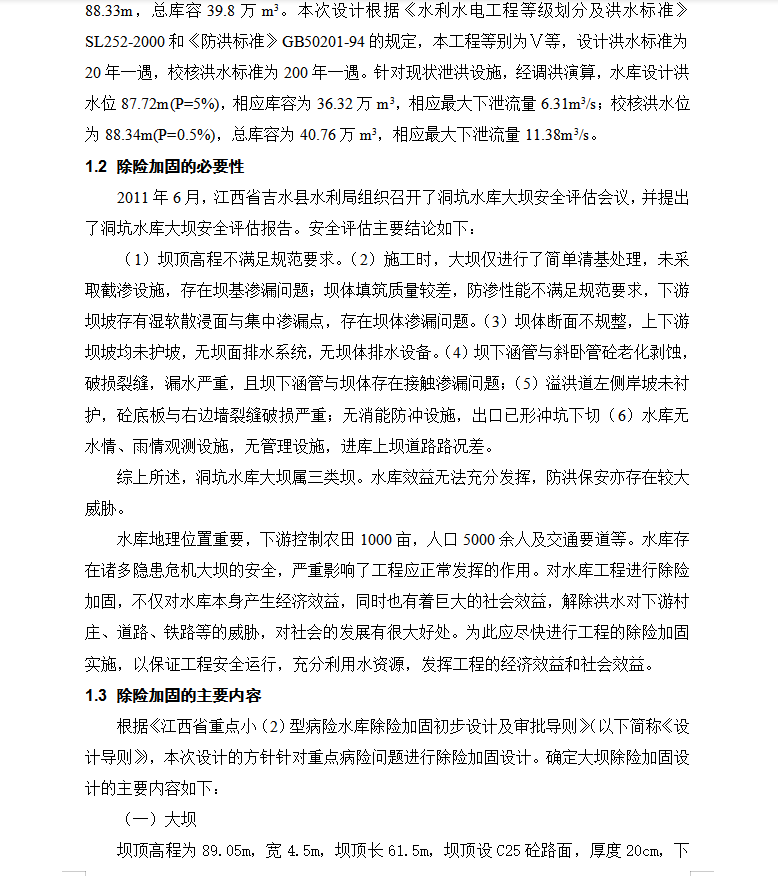

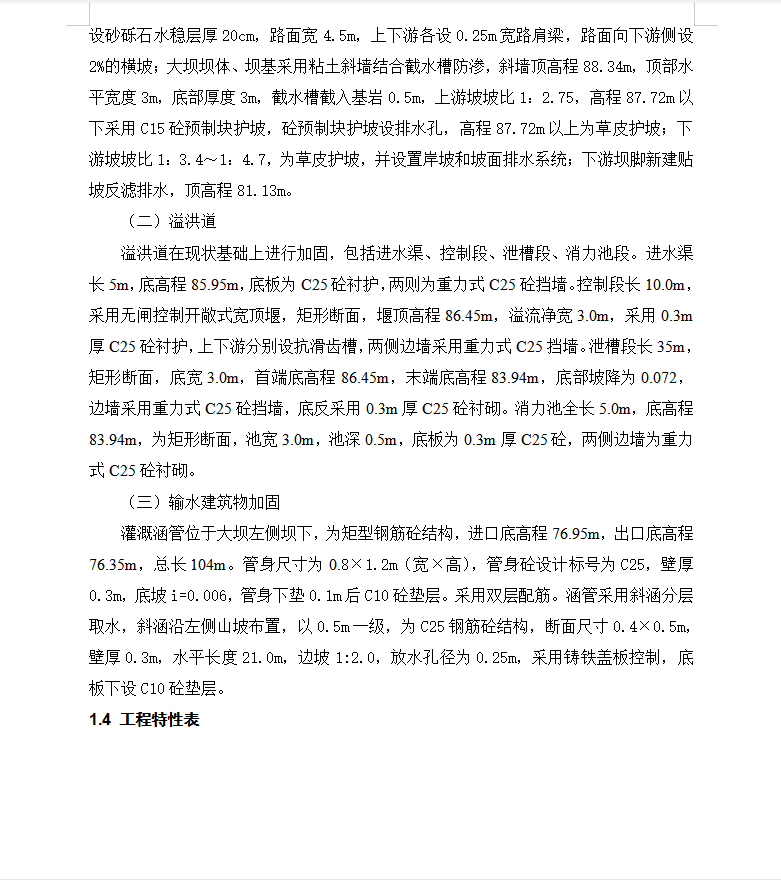

资料截图
