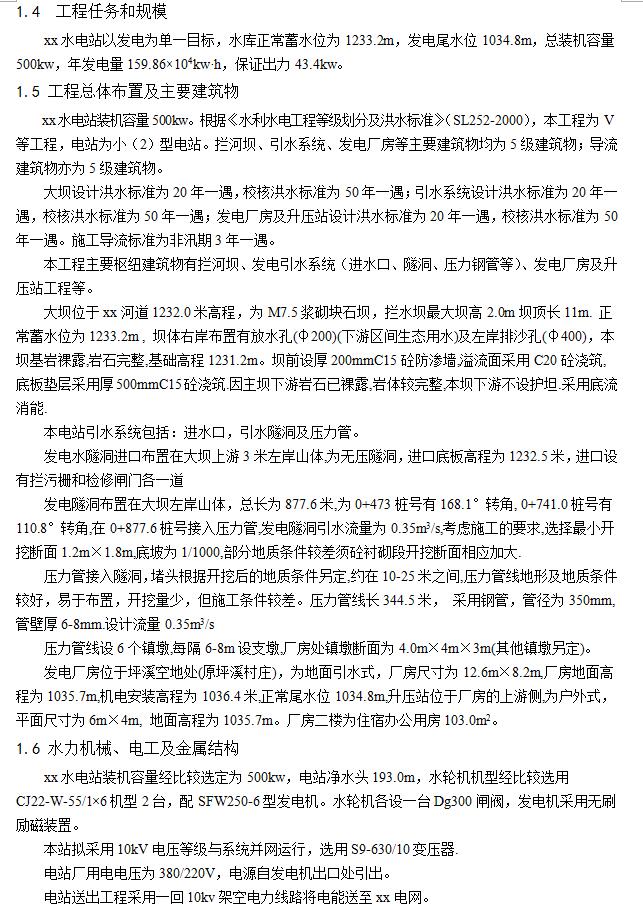

xx水电站以发电为单一目标，水库正常蓄水位为1233.2m，发电尾水位1034.8m，总装机容量500kw，年发电量159.86×104kw·h，保证出力43.4kw。
1.5 工程总体布置及主要建筑物
xx水电站装机容量500kw。根据《水利水电工程等级划分及洪水标准》（SL252-2000），本工程为V等工程，电站为小（2）型电站。拦河坝、引水系统、发电厂房等主要建筑物均为5级建筑物；导流建筑物亦为5级建筑物。
大坝设计洪水标准为20年一遇，校核洪水标准为50年一遇；引水系统设计洪水标准为20年一遇，校核洪水标准为50年一遇；发电厂房及升压站设计洪水标准为20年一遇，校核洪水标准为50年一遇。施工导流标准为非汛期3年一遇。
本工程主要枢纽建筑物有拦河坝、发电引水系统（进水口、隧洞、压力钢管等）、发电厂房及升压站工程等。
大坝位于xx河道1232.0米高程，为M7.5浆砌块石坝，拦水坝最大坝高2.0m坝顶长11m. 正常蓄水位为1233.2m , 坝体右岸布置有放水孔(φ200)(下游区间生态用水)及左岸排沙孔(φ400)，本坝基岩裸露,岩石完整,基础高程1231.2m。坝前设厚200mmC15砼防渗墙,溢流面采用C20砼浇筑,底板垫层采用厚500mmC15砼浇筑.因主坝下游岩石已裸露,岩体较完整,本坝下游不设护坦.采用底流消能.
本电站引水系统包括：进水口，引水隧洞及压力管。
发电水隧洞进口布置在大坝上游3米左岸山体,为无压隧洞，进口底板高程为1232.5米，进口设有拦污栅和检修闸门各一道
发电隧洞布置在大坝左岸山体，总长为877.6米,为0+473桩号有168.1°转角, 0+741.0桩号有110.8°转角,在0+877.6桩号接入压力管,发电隧洞引水流量为0.35m3/s,考虑施工的要求,选择最小开挖断面1.2m×1.8m,底坡为1/1000,部分地质条件较差须砼衬砌段开挖断面相应加大.
压力管接入隧洞，堵头根据开挖后的地质条件另定,约在10-25米之间,压力管线地形及地质条件较好，易于布置，开挖量少，但施工条件较差。压力管线长344.5米， 采用钢管，管径为350mm,管壁厚6-8mm.设计流量0.35m3/s
压力管线设6个镇墩,每隔6-8m设支墩,厂房处镇墩断面为4.0m×4m×3m(其他镇墩另定)。
发电厂房位于坪溪空地处(原坪溪村庄)，为地面引水式，厂房尺寸为12.6m×8.2m,厂房地面高程为1035.7m,机电安装高程为1036.4米,正常尾水位1034.8m,升压站位于厂房的上游侧,为户外式，平面尺寸为6m×4m, 地面高程为1035.7m。厂房二楼为住宿办公用房103.0m2。
1.6 水力机械、电工及金属结构
xx水电站装机容量经比较选定为500kw，电站净水头193.0m，水轮机机型经比较选用CJ22-W-55/1×6机型2台，配SFW250-6型发电机。水轮机各设一台Dg300闸阀，发电机采用无刷励磁装置。
本站拟采用10kV电压等级与系统并网运行，选用S9-630/10变压器.
电站厂用电电压为380/220V，电源自发电机出口处引出。
电站送出工程采用一回10kv架空电力线路将电能送至xx电网。
冲砂底孔布置在大坝左岸，进口底高程为1232.5m，内径0.4m。出口处设有工作闸门(闸阀)一个，运行方式为动水启闭。
从发电引水隧洞进水口顺水流方向依次有拦污栅、检修门、事故门。拦污栅的孔口尺寸为1.8×2.5m（b×h），与底板成75°夹角放置，为一孔。拦污栅采用人工清污，启闭设备采用HS10型手拉葫芦。事故门是为了在发电引水系统发生事故时封闭孔口而设置，孔口尺寸为1.6×2.5m，闸门为平面定轮钢闸门，可在水库最高水位下关闭，运行方式为动水关闭，静水开启，启闭设备为螺杆启闭机，闸门检修考虑预留门槽。
xx水电站钢管直径450mm，长344.5m。钢管总重约26.8t。
