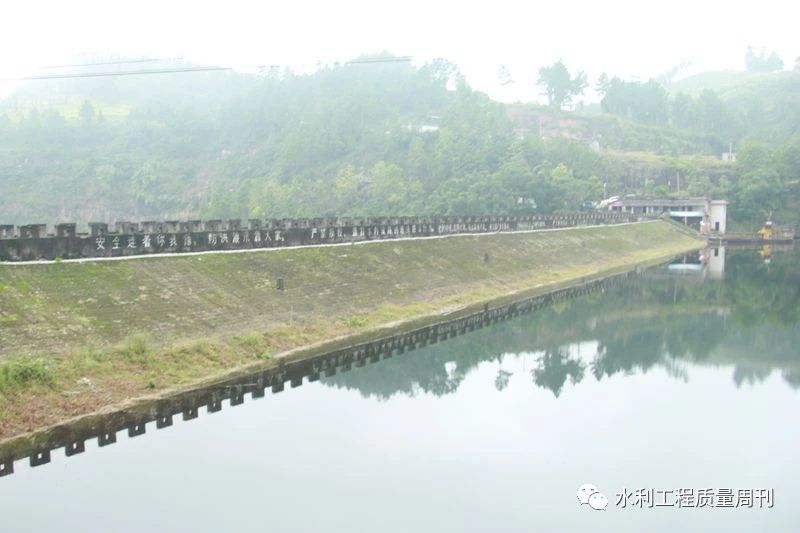

1．用护坡和护底形式的护岸工程来保护堤坝



    护坡和护底是用能抵抗水流冲刷的材料覆盖在受到冲刷的堤坝上，防止水流对堤坝的直接冲刷。护坡和护底的种类很多，通常在堤坝的水上部分可采用干砌块石或浆砌块石，在河岸的水下部分则采用抛石、沉排、沉柳石枕或石笼等进行保护。
沉排又名柴排，用上下两层梢枕作成网格，其间填以捆扎成方形或矩形的梢料(多采用桔料或苇料)，上面再压石块的排状物，其厚度根据需要而定，约为0．45～1．0m，长度一般为40～50m，宽度约为8～30m。


 柳石枕是在梢料内裹以石块，捆扎成直径为0．8～1．0m的柱状物体，长度可根据需要
而定，是一种常用的护岸和护底的基本构件。
    石笼是用梢料、木条、竹条或铅丝编成的笼子，内填以石块做成的护坡和护底材料，石笼常做成矩形和圆柱形两种，如图7—7所示。




2．用护岸建筑物来保护堤坝



    用高于洪水位的下挑丁坝来保护堤坝，在水流湍急，冲刷严重的地方，通常采用不透水的永久性丁坝；在水流较缓，冲刷不十分严重的地方，则常采用透水丁坝。丁坝的长度视需要而定，如果仅仅为了保护堤坝，不需要将水流挑开时，丁坝可短一些，否则丁坝则需要略长一些。在保护堤坝不受冲刷的情况下，往往需要连续使用若干个丁坝，丁坝与丁坝之间的距离一般约为坝身长度的1．5倍。


 3．用植柳、沉树等方法保护堤坝



    这种方法主要是通过减缓流速，使泥沙淤积的办法来保护岸滩，防止冲刷，这在多沙河流上效果是比较明显的，，但在水流较急的地方，则只能作为一种辅助性的护岸措施。


4．用其他方法来保护堤坝



    (1)在受冲刷的堤坝的对岸河漫滩上或边滩上开拓新的引河，或者是疏浚原有叉道，将主流引走，以防止冲刷。
    (2)用导流屏或挖泥船将逼近受冲堤坝的江心滩或边滩挖除一部分，以减小水流的弯曲程度，并且增大水流的过水断面，以减轻水流的冲刷程度。导流屏是一组飘浮在水上或沉没在水底的一种导流建筑物，其作用是在水中引起人工环流，利用水流本身的力量来控制泥沙运动的方向和河床冲淤的变化。一组飘浮在水上的导流屏，其作用是使河道内的表面清水流向河中央，而河底含沙较多的浑水流向两侧，起到疏浚河槽的作用。一组沉没在水中的导流屏，其作用是使河底挟沙较多的浑水流向河道中央，而河道表面的清水则流向两侧，以使桥墩前形成淤积，避免冲刷，以保护桥墩的安全。
    护岸建筑物在布置上的一般原则如下：
    (1)护岸工程应按河道整治线布置，布置的长度应大于受冲刷或要保护的堤坝长度。
    (2)在弯曲河道的凹岸，一般都应用护坡建筑物加以保护。
    (3)护岸建筑物的布置应根据不同水位时水流冲刷的情况区别对待，对于冲刷严重的河段，应采用坚固耐冲的护岸建筑物。
    (4)在河道宽阔，水流横向摆动大，水势变化剧烈的游荡性河段上，应将丁坝和护坡护底结合使用，而以较长的丁坝为主起挑流作用，较短的丁坝为辅，护坡和护底则建在丁坝与丁坝之间，以免坝的根部受到冲刷。在河道狭窄，水流横向摆动不大的河段上或堤的布置线路凸出的游荡性河段上，则应以短丁坝为主，护坡护底建筑物为辅；而在水流变化不剧烈的河段上，则以护坡护底为主，以短丁坝为辅，甚至仅采用护坡和护底。
