目 录
一、 工程概况 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
二、 编制依据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
三、 已知成果 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
四、 测量仪器及人员配备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
五、 准备工作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
六、 测量施工 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
七、 桥梁施工放样 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
八、 施工测量的质量保证措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
九、 测量控制措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
十、 测量资料 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
十一、 注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
一、 工程概况
本工程是由广州市荔湾区河涌管理所出资兴建， 工程位于荔湾区东沙围， 部分整治岸线位于西塱村内（桩号： K0+948～K2+091）。整治范围： 本期工程主要整治桩号从 K0+948～K2+091， 整治岸线长1152 米（包括左右岸） 。
整治内容： 河涌堤防整治、 沿河涌排水箱涵及暗涵， 排水箱涵共 1处， 生活码头 22 处， 堤后路面排水暗涵 19 座， 桥梁 4 座。由于沿线有很多住宅楼和树木绿化， 道路窄小、 弯曲， 视距较短，影响测量视距及视线的准确性， 给测量工作带来了 一定的难度。
建设单位： 广州市荔湾区河涌管理所
建设地点： 荔湾区东沙围， 部分整治岸线位于西塱村内
设计单位： 武汉市水利规划设计研究院
监理单位： 濮阳天信工程咨询监理有限公司
施工单位： 淮安市淮河水利建设工程有限公司。
二、 编制依据
1、 甲方提供的本工程有关设计图纸
2、 《城市测量规范》
3、 《工程测量规范》
4、 《水电水利工程施工测量规范》
4、 根据本工程的特点， 施工现场环境、 条件及自然条件的分析。
三、 已知成果

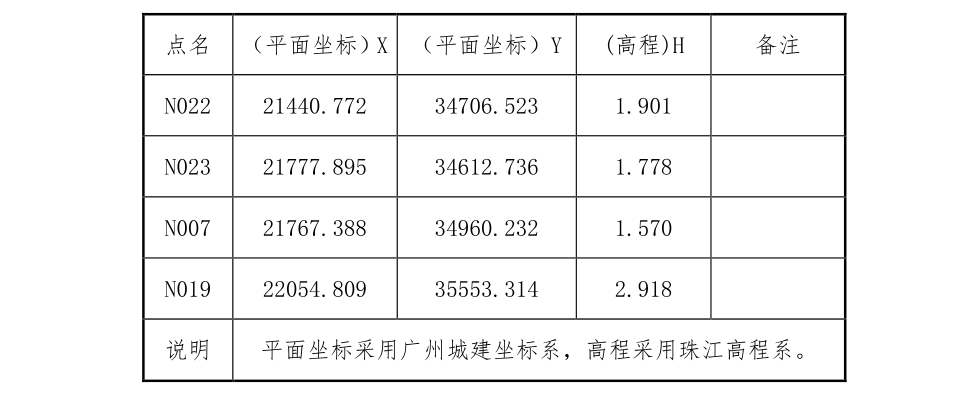

1、 东塱涌二期整治起算成果
说明 平面坐标采用广州城建坐标系， 高程采用珠江高程系。
四、 测量仪器及人员配备

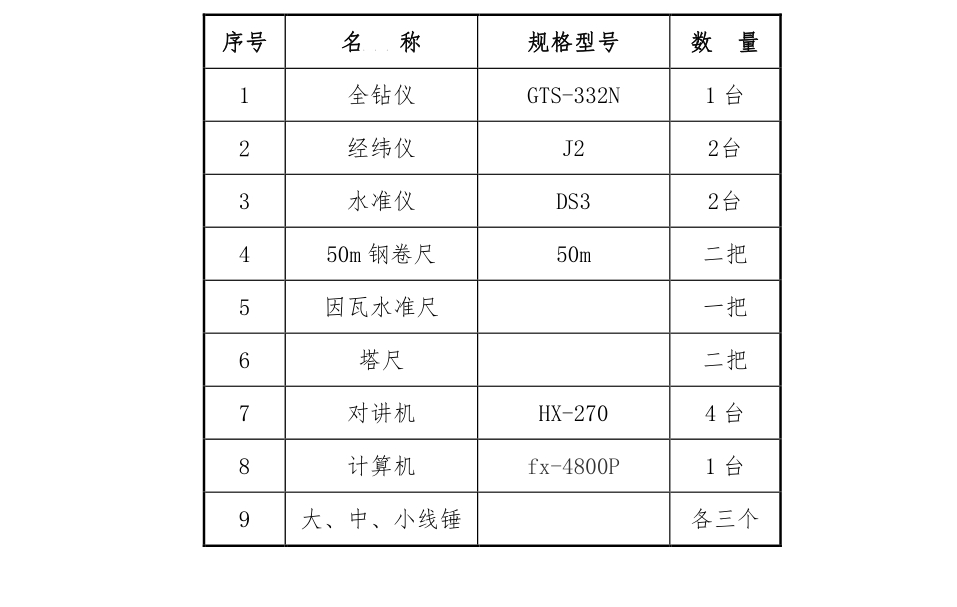

1、 本工程施工测量拟配备如下测量设备及配套设施：

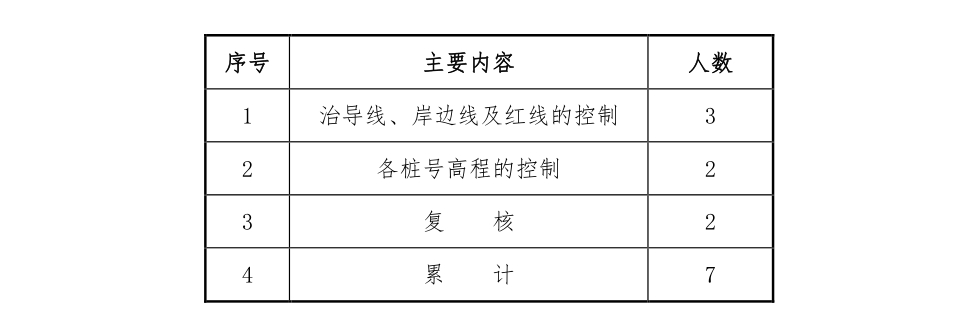

2、 测量人员配备
五、 准备工作
1、 办理与建设单位的桩点交接手续， 现场交接引测点位。
2、 根据设计意图、 工程总体布局、 工程特点与施工部署等， 确定控制导线并进行内业计算。
3、 熟悉和核对图纸设计中及各部位之间的关系及尺寸、 各坐标点之间的直线、 曲线距离及方位间关系。
4、 处理好各放样的理论数据， 根据极坐标放线法可计算出各桩号治导线、 岸边线及红线的理论性。
六、 测量施工
根据业主提供的测量坐标控制点及施工现场总平面的布置， 按照使用方便、 通视条件好和点位固定可靠的原则沿河涌的走向， 在基坑开挖线的两侧的合适地段选好控制点设置的位置， 防止事后与其它工序互相干扰波动， 以保证各控制点的永久性及准确性， 并布设测量闭合导线控制点， 控制点可布设成平面和高程共用点。
1、 控制测量
根据要求， 我部对业主提供的坐标控制点（包括平面和高程两部分）进行复测， 并将复测结果提交业主、 监理， 经确认后， 结合本工程的地面现场实际情况进行加密控制测量、 施工测量。
1) 、 控制点复测
根据业主提供的平面及高程控制点， 并结合现场实际情况， 对业主提供的控制点进行平面及高程复测。对于平面控制测量， 应满足以下下条件：
①、 外业水平角观测， Ⅱ 级全站仪不少于一测回；
②、 导线方位角闭合差不超过±10 n；
③、 往返测距一测回， 同一边长往返互差不超过±10ｍｍ；
④、 导线相对闭合差少于 1/3000。
2) 、 高程测量的控制及传递。
①、 高程的控制
本工程高程的控制主要是以导线点的高程作为控制高程。
②、 高程的传递

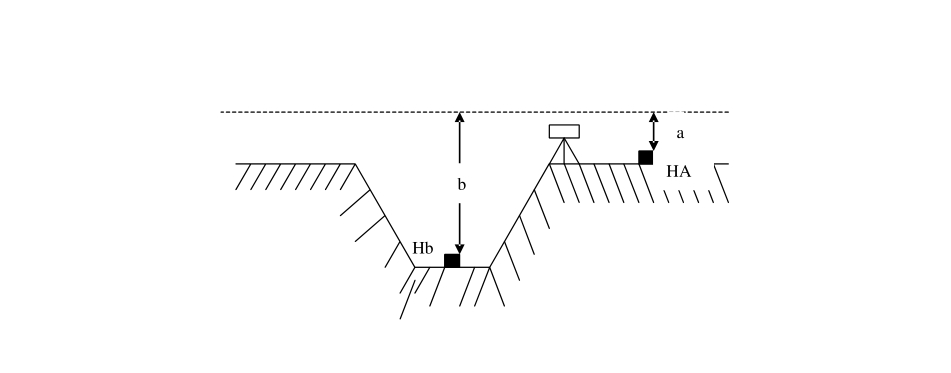

基础工程中高程的传递（如图所示）， 在基坑与基准点之间架立仪器设站， 后视基准点得读数 a， 再将仪器前视基坑内被测点得读数 b， 根据公式Ｈb=ＨＡ+a-b 便得出了 基坑内被测点的标高Ｈb。
③、 应不低于以下精度指标要求：
A、 外业采用往返观测；
B、 闭合差少于±20 Ｌ ；
C、 观测数据超限时， 重测整个测回； 重测又超限时， 应分析原因并采取相应的措施重新观测。
3) 、 控制点加密测量
①、 为满足施工测量放线， 进行了 加密控制测量。 加密控制测量在已有的控制点下进行加密， 作业精度要求应符合测量《规范》 要求。 根据实际情况本工程采用拓普康 GTS-332N 全站仪施测， 其作业精度可满足规范要求。
②、 本高程加密测量是为满足地面施工及基坑开挖施工要求而进行的， 应先对高程进行检测， 对其高程值确认后方可进行， 可按普通水准作业要求而进行， 往返高差闭合差应不超过±20 Ｌ 。 高程测量的施测方法为： 后→前→前→后， 其作业精度按相关测量《规范》 执行。
③、 所有加密控制点须报业主、 监理检测， 合格后方可使用。
2、 根据导线控制点对分项工程进行测量放线工作， 并报监理单位进行复核批准后方可进行下道工序的施工。
七、 桥梁施工放样
1、 钻孔桩施工定位放线
1) 、 依据已布设的平面控制加密导线控制点坐标和经复核计算无误的各钻孔桩中心坐标， 反算出待测桩位至测站控制点的水平距离及方位角， 然后安置全站仪检测站控制点、 精确定向， 采用极坐标法放样出待定桩位的中心桩。
2) 、 采用正交线法检定出该桩位的外方向线控制桩， 供护筒安装及机具定位使用。
3) 、 每个钻孔桩的护筒安装就位后， 应测量护筒顶标高， 供检测孔深度桩底标高使用。
2、 基础承台、 墩柱施工定位放线
1) 、 当桥抬承台基坑开挖时， 应及时进坑底标高测量放线， 确保基坑不致超挖。
2) 、 基坑垫层施工完后， 根据施工图给定承台和墩桩的平面几何尺寸用墨线标定出承台边线于垫层面， 供承台模板、 钢筋安装定位时使用。
3、 桥梁支座及支座垫石施工定位放线
1) 、 依据设计施工图给定的支座在盖空心板上的平面位置几何尺寸，放出支座位置。
2) 、 支座垫石及支座顶面标高及水平度控制： 所有支座安装就位后其顶面标高需与设计标高一致， 其误差不得大于±5mm。
八、 施工测量的质量保证措施
为使本标段施工各项技术指标符合设计及相关规范要求， 确保施工测量质量和精度要求， 制定本标段施工测量质量的保证措施：
1、 施工测量严格按设计图及相关技术规范、 标准规定的技术要求进行施测， 满足规定的精度要求。
2、 施工测量人员在施工测量放线前， 须熟悉与施工测量放线有关的施工图纸及说明， 并对施工设计图给出的放样定位数据认真复核， 无误后， 方用于施工测量放线。
3、 加强复核制， 做到放样数据要反复核实， 放样点位应进行换人复测， 确保放样出的平面及高程点位准确性。
4、 各项测量严格健全测量记录， 现场测量按统一和表式进行记录和计算， 做到清晰、 签署齐全， 原始记录不得涂擦更改。
5、 每项测量放线工作完成之后， 及时按工程监理部规定的报验表式及程序申请报验和办理监理工程师签认。
6、 做好各项施工测量成果资料的整理、 保管和归档。
九、 测量控制措施
1、 平面与高程控制网的测定
①、 为确保在施工阶段控制网点坐标和高程的数据稳定， 现场实测，确认红线点的精度， 在此基础上根据现场情况布置主轴线控制网； 再根据控制网分别测设轴线与标高控制点。
②、 在布放基线、 主轴线控制网与各控制点时， 选用经纬仪和水准仪； 测水平角或延长直线时均采用正倒镜测回法观测： 取其平均值。 在高程控制中采用“两次高程法” 保证精度。
2、 轴线及竖直方向的测定
为保证相对位置及轴线的准确性， 从轴线定位至轴线传递由全站仪及经检验的钢卷尺进行引测。
①、 轴线传递采用轴线控制桩， 以此作为放线定位依据， 进行放线，确保轴线位置准确。
②、 每次测量、 放线完工后， 应由主管技术工程师协同其他人员进行复测， 确定无误后双方签字认可。
3、 沉降观测
为保证观测精度与施工方便， 沉降水准点设置在堤岸附近， 但为了防止堤岸施工时对它的影响， 沉降水准点要经常与施工现场的其它水准点闭合。 观测要做到三固定。 即固定人员观测和整理成果， 固定水准仪及水准尺， 使用固定水准点。 观测结果及时向业主、 监理和设计单位通报， 共同掌握现场动态。
十、 测量资料
本工程采用各种测量记录表格及各种机械仪器工具的合格证、 检测证书是测量资料的一部分， 所以在施工过程中应认真注意收集资料， 确保竣工后交资料准确完整无误。 施测人员对施测结果整理和填写资料报送监理单位时， 一定坚持“及时、 准确、 完整” 的原则。
十一、 注意事项
1、 测量的内外业必须执行闭合制、 复核及检算制。 控制网点平差及其他数据应由两组人员独立进行计算， 并及时校核。 重要部位的放样宜采用不同的方法或不同的路线检核测设， 以确保正确。
2、 应采用专业记录簿在现场逐项记录测量数据， 禁止使用易洇水的圆珠笔或钢笔书写。 测量记录不得涂改、 撕毁， 如有误可用明显的记号标识。 记录中参加人员、 设备、 日期、 地点等事项应完备、 清楚并签字。记录数据应及时检核， 录入计算资料的数据应核对无误。
3、 引用控制点坐标及桥墩台坐标时， 应仔细核对， 避免抄错数据。定期对控制点高程点进行复测。
4、 控制点水平角观测采用拓普康 GTS-332N 全站仪观测一个测回，边长均往返各一测回、 每测回四次读数。 观测边长在计算前均进行加、乘常数及倾斜改正， 各项观测值的各项限差均应满足《规范》 要求。
5、 高程控制与平面控制为二合一点， 进行施测时其观测精度应符合相关测量《规范》 的要求。
6、 每次进行测量观测前， 先对仪器的性能进行检测， 使仪器能在良好状态下有效的工作。
7、 控制点的计算成果作为细部放样的基准点， 应做好资料的提交和点位的保护。
8、 控制加密前， 首先按照先复核后利用的原则与监理共同检测已知控制点精度， 并复核其资料和数据的准确性。
9、 施工期间， 根据工程的实际需要， 进行加密控制点的测量精度应满足工程施工对控制测量的要求。
