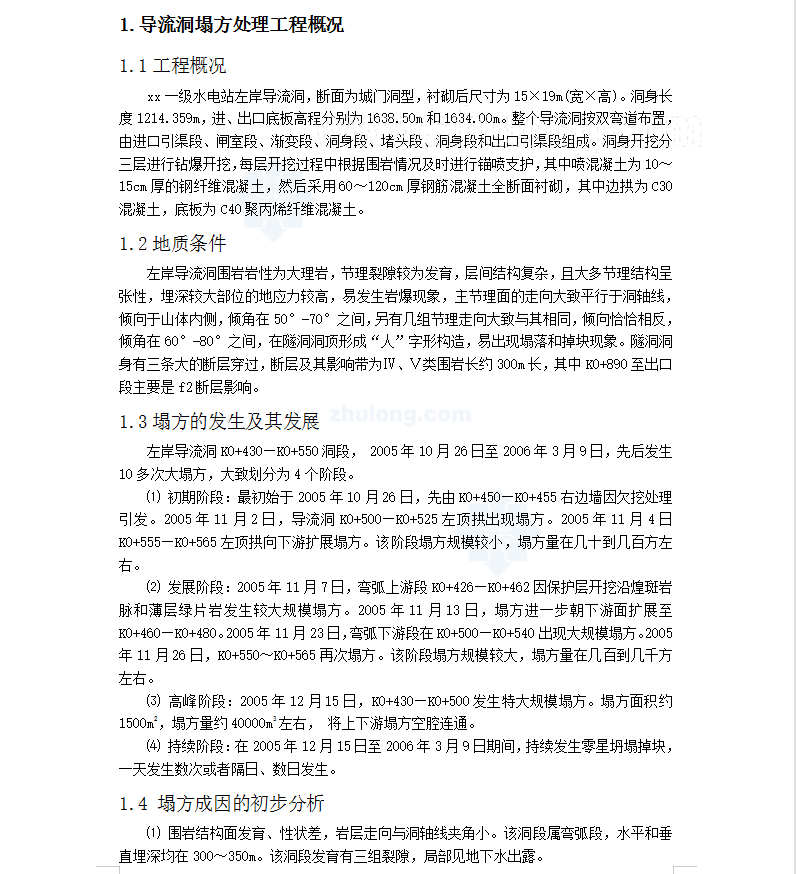

xx一级水电站左岸导流洞，断面为城门洞型，衬砌后尺寸为15×19m(宽×高)。洞身长度1214.359m，进、出口底板高程分别为1638.50m和1634.00m。整个导流洞按双弯道布置，由进口引渠段、闸室段、渐变段、洞身段、堵头段、洞身段和出口引渠段组成。洞身开挖分三层进行钻爆开挖，每层开挖过程中根据围岩情况及时进行锚喷支护，其中喷混凝土为10～15cm厚的钢纤维混凝土，然后采用60～120cm厚钢筋混凝土全断面衬砌，其中边拱为C30混凝土，底板为C40聚丙烯纤维混凝土。
